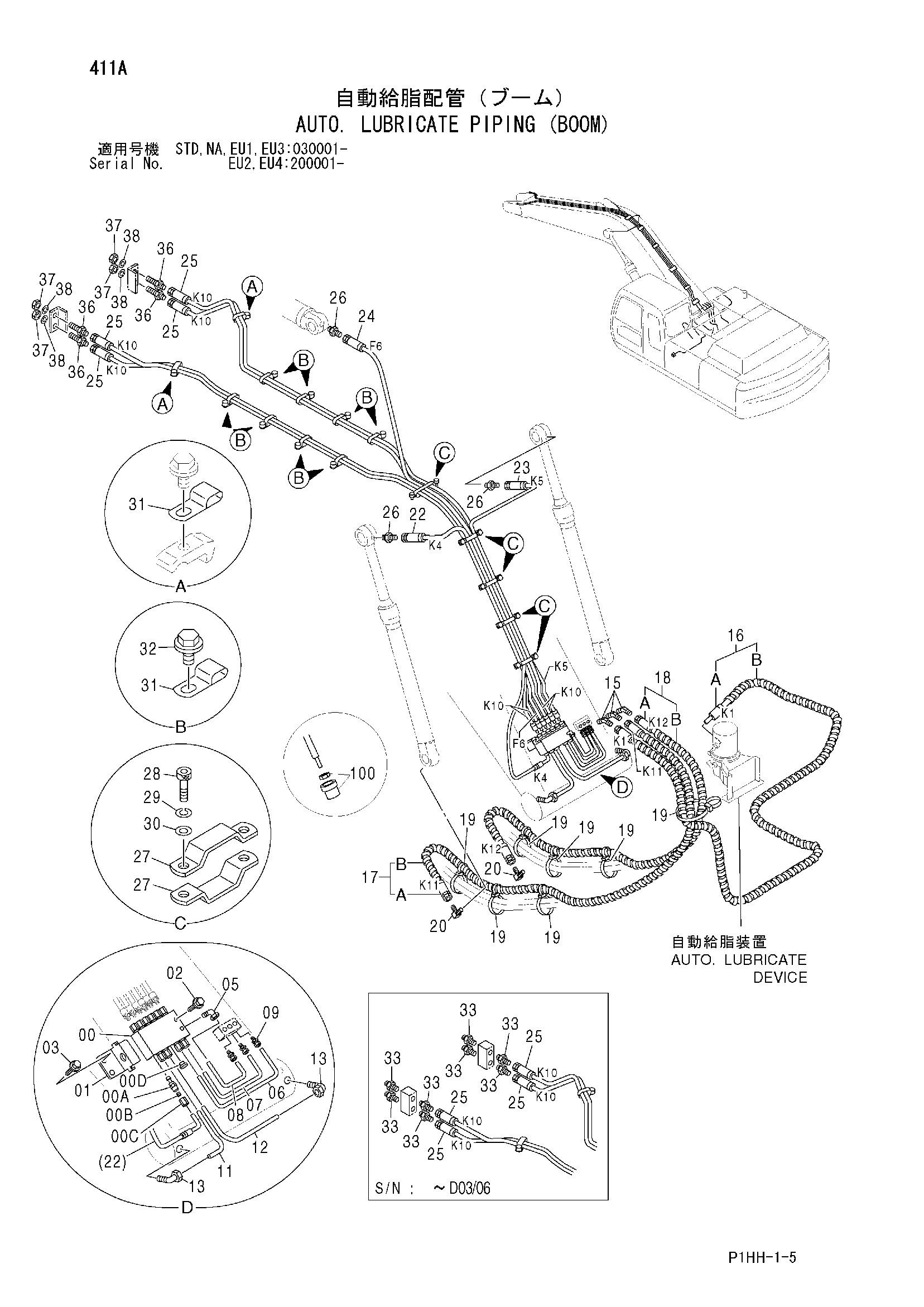

Автоматический. трубопроводы системы смазки (стрела) — HITACHI ZX350H

Заводская схема «Автоматический. трубопроводы системы смазки (стрела)» для HITACHI ZX350H. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4369423	Клапан	1
00A	4612349	Клапан	11
00B	4612351	Втулка	11
00C	4612352	Гайка	11
00D	4612353	Пробка	1
01	4361320	Хомут	1
02	J010640	Болт с шайбой	2
02	J260640 замена: J900640	Болт с шайбой	2
03	J021020	Болт с шайбой	2
03	J271020 замена: J901020	Болт с шайбой	2
05	4352674	Штуцер трубки	1
06	4374260	Трубка	1
07	4374259	Трубка	1
08	4374255	Трубка	1
09	4352673	Штуцер трубки	3
11	4401534	Трубка	1
12	4401535	Трубка	1
13	4352674	Штуцер трубки	2
15	4154655	Угловой штуцер	3
16	9170014	Шланг в сборе	1
16A	4401540	Шланг (K1)	1
16B	4327293	Защитный кожух	6
17	9205903	Шланг в сборе	1
17A	4461279	Шланг (K11)	1
17B	4327293	Защитный кожух	5
18	9205904	Шланг в сборе	1
18A	4461280	Шланг (K12)	1
18B	4327293	Защитный кожух	5
19	4373212	Ленточный зажим	7
20	4298746	Угловой штуцер	2
22	4398367	Пластиковый шланг (K4)	1
23	4407364	Пластиковый шланг (K5)	1
24	4374427	Пластиковый шланг (F6)	1
25	4401234	Пластиковый шланг (K10)	4
26	4154651	Адаптер	3
27	4367283	Хомут шланга	10
28	J780620	Болт с внутренним шестигранником	10
29	A590906	Пружинная шайба	10
30	A590106	Плоская шайба	10
31	4192018	Зажим	10
32	J011016	Болт с шайбой	8
32	J271016 замена: J901016	Болт с шайбой	8
33	4154651	Адаптер	8
36	4248117	Адаптер	4
37	4209198	Гайка	4
38	A590912	Пружинная шайба	4
100	4364387	Штуцер трубки	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX350H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
