HSB общий трубопроводы (гидромолот, гидроножницы)(2P-BOOM)<350> — HITACHI ZX350H

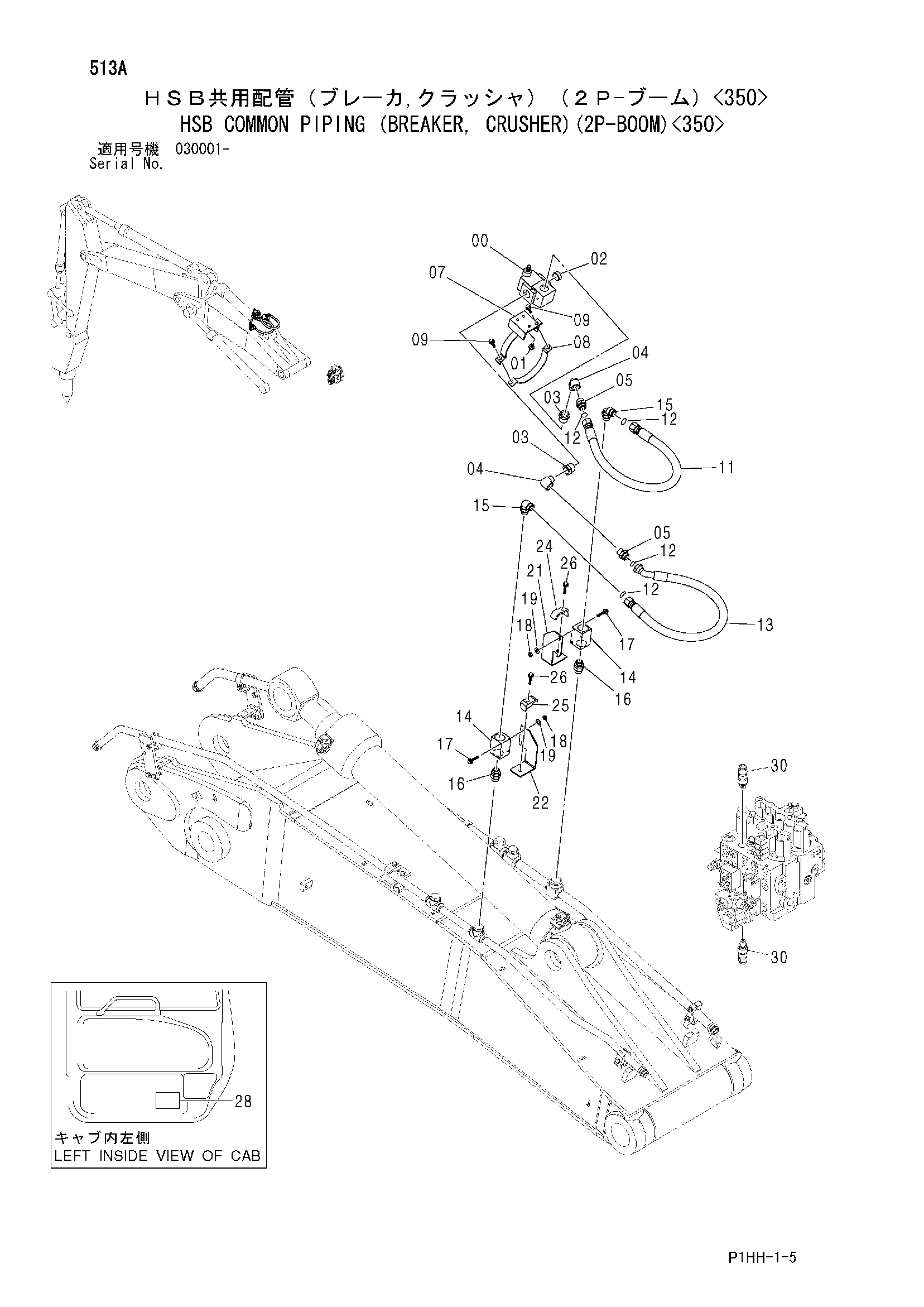

Заводская схема «HSB общий трубопроводы (гидромолот, гидроножницы)(2P-BOOM)<350>» для HITACHI ZX350H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4216292 | Предохранительный клапан | 1 |
| 01 | J271020 | Болт с шайбой | 3 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Плоская шайба | 1 |
| 02 | 94-2016 | Пробка | 1 |
| 03 | 94-1605 | Переходник | 2 |
| 04 | 94-0634 | Угловой штуцер | 2 |
| 05 | 4208659 | Адаптер | 2 |
| 07 | 8094599 | Хомут | 1 |
| 08 | 9761811 | Хомут | 1 |
| 09 | J271035 | Болт с шайбой | 2 |
| 09A | J901035 | Болт | 1 |
| 09B | J222010 | Плоская шайба | 1 |
| 11 | 4250888 | Шланг | 1 |
| 12 | 4187328 | Уплотнительное кольцо | 4 |
| 13 | 4297177 | Шланг | 1 |
| 14 | 4447675 | Запорный клапан | 2 |
| 15 | A853388 | Угловой штуцер | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4436616 | Адаптер | 2 |
| 16A | 4506429 | Уплотнительное кольцо | 2 |
| 17 | J271090 | Болт с шайбой | 4 |
| 17A | J901090 | Болт | 1 |
| 17B | J222010 | Плоская шайба | 1 |
| 18 | J950010 | Гайка | 4 |
| 19 | A590110 | Плоская шайба | 4 |
| 21 | 8092022 | Кронштейн | 1 |
| 22 | 8092023 | Кронштейн | 1 |
| 24 | 4053698 | Хомут трубки | 1 |
| 25 | 4190127 | Хомут трубки | 1 |
| 26 | J271270 | Болт с шайбой | 2 |
| 26A | J901270 | Болт | 1 |
| 26B | J222012 | Плоская шайба | 1 |
| 28 | 4301977 | Информационная табличка | 1 |
| 28 | 4301979 | Информационная табличка | 1 |
| 28 | 3094251 | Информационная табличка (дуткх) | 1 |
| 28 | 3094254 | Информационная табличка (герман) | 1 |
| 28 | 3094252 | Информационная табличка (френкх) | 1 |
| 28 | 3094253 | Информационная табличка (италиан) | 1 |
| 28 | 3095518 | Информационная табличка (спанисх) | 1 |
| 28 | 3095516 | Информационная табличка (данисх) | 1 |
| 28 | 3094255 | Информационная табличка (португуесе) | 1 |
| 28 | 4330058 | Информационная табличка (норвегиан) | 1 |
| 28 | 3094256 | Информационная табличка (сведисх) | 1 |
| 28 | 3095520 | Информационная табличка (финнисх) | 1 |
| 30 | 4419373 | Предохранительный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
