Пилотные гидролинии (9) — HITACHI ZX350H

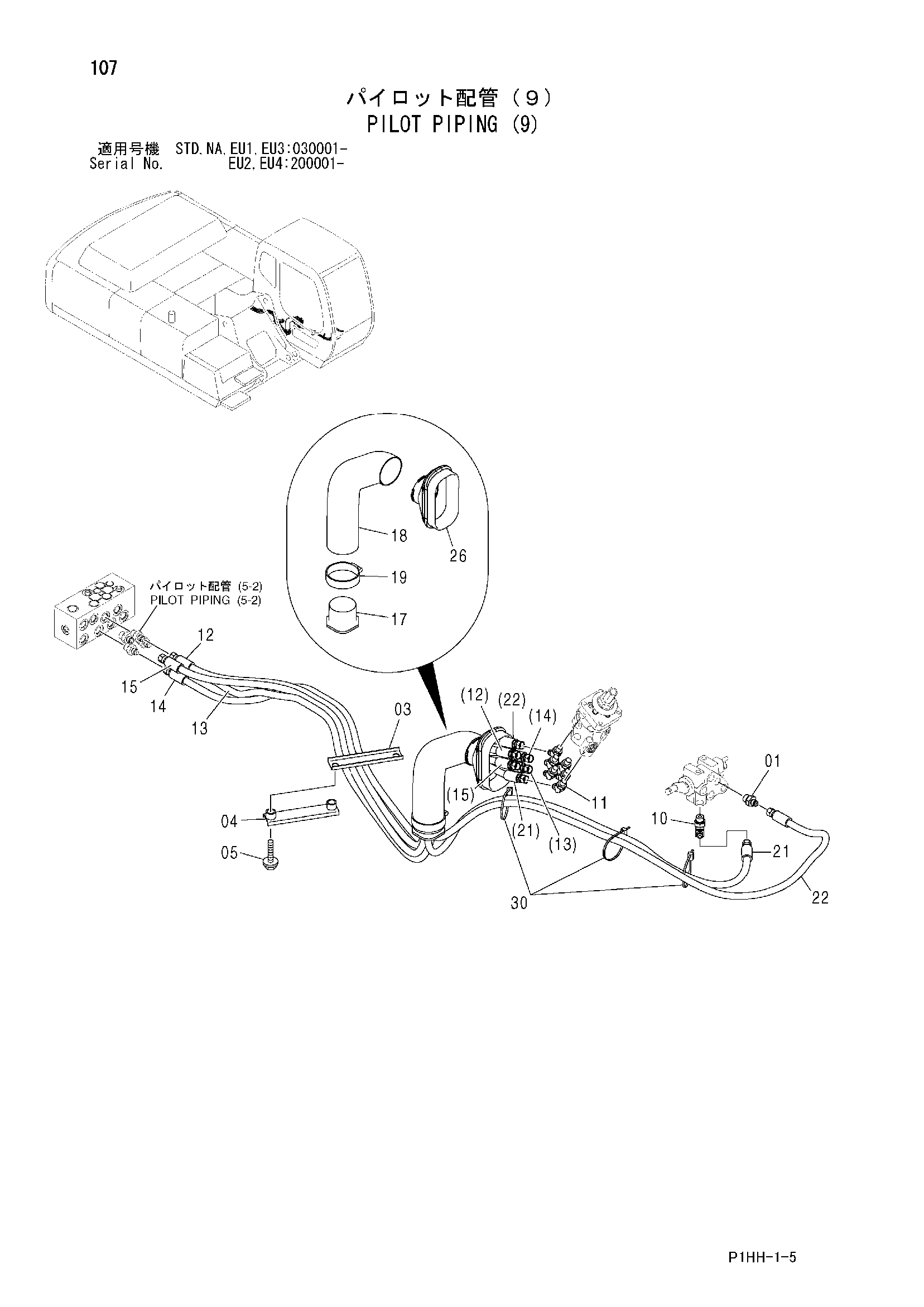

Заводская схема «Пилотные гидролинии (9)» для HITACHI ZX350H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4261938 | Фильтр | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4412666 | Хомут шланга | 1 |
| 04 | 9751787 | Хомут шланга | 1 |
| 05 | J021040 | Болт с шайбой | 2 |
| 05 | J271040 замена: J901040 | Болт с шайбой | 2 |
| 10 | A852333 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852223 | Угловой штуцер | 6 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4456555 | Шланг (A) | 1 |
| 13 | 4456556 | Шланг (B) | 1 |
| 14 | 4456546 | Шланг (G) | 1 |
| 15 | 4456547 | Шланг (H) | 1 |
| 17 | 3079728 | Втулка | 1 |
| 18 | 4351175 | Шланг | 1 |
| 19 | 4351774 | Хомут провод | 1 |
| 21 | 4438288 | Пластиковый шланг (T6) | 1 |
| 22 | 4438290 | Пластиковый шланг (P3) | 1 |
| 26 | 2045998 | Резиновая втулка | 1 |
| 30 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
