Гидробак <K> — HITACHI ZX350H

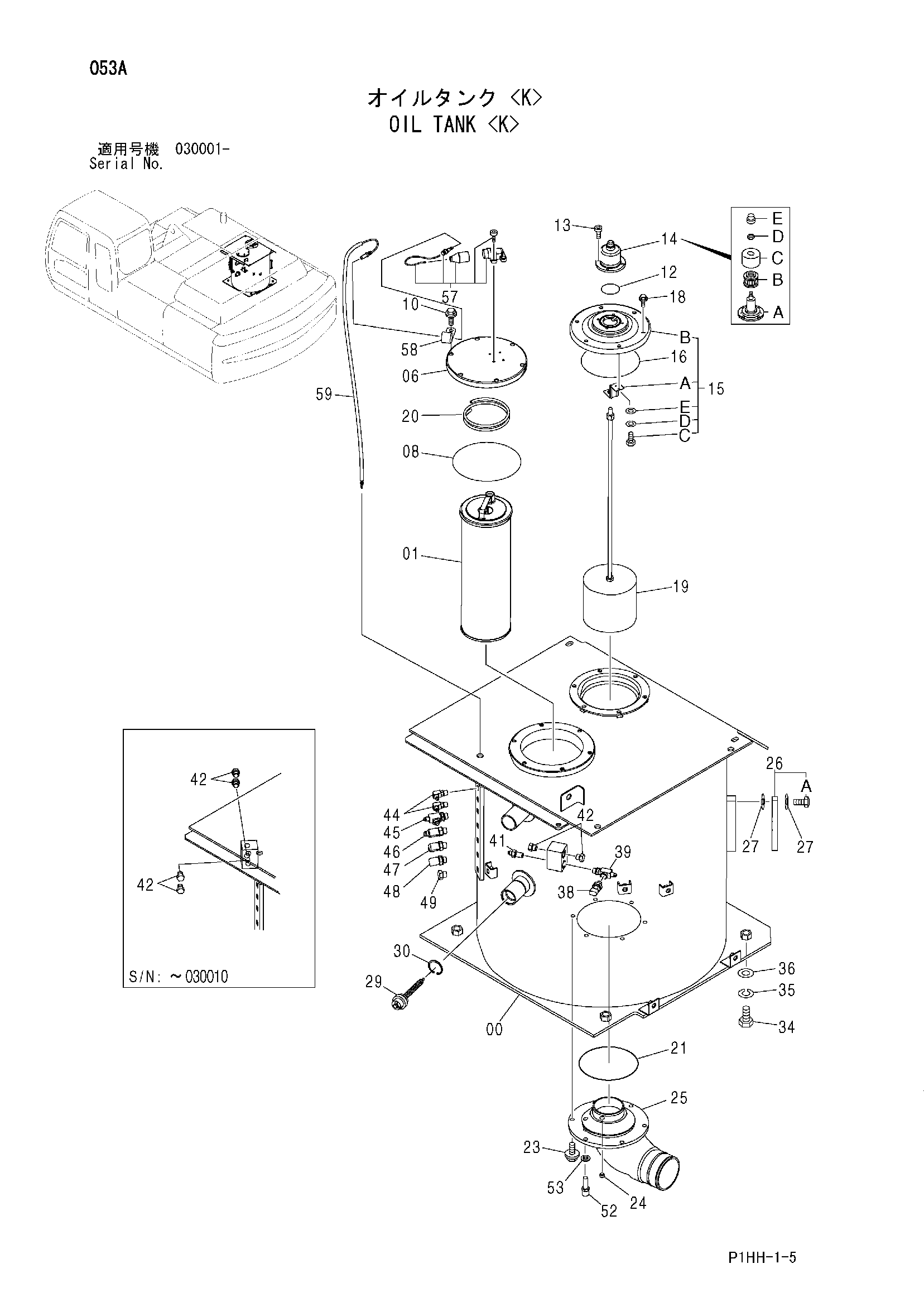

Заводская схема «Гидробак <K>» для HITACHI ZX350H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007082 | Гидробак | 1 |
| 01 | 4448160 | Фильтрующий элемент | 1 |
| 06 | 4448161 | Крышка | 1 |
| 08 | A810190 | Уплотнительное кольцо | 1 |
| 10 | J021035 | Болт с шайбой | 6 |
| 10 | J271035 замена: J901035 | Болт с шайбой | 6 |
| 12 | A810060 | Уплотнительное кольцо | 1 |
| 13 | J770616 замена: J780616 | Болт с внутренним шестигранником | 4 |
| 13 | J780616 | Болт с внутренним шестигранником | 4 |
| 14 | 4434017 | Сапун воздушный в сборе | 1 |
| 14A | 4437833 | Корпус | 1 |
| 14B | 4437838 | Элемент | 1 |
| 14C | 4437837 | Крышка | 1 |
| 14D | 4371825 | Гайка | 1 |
| 14E | 4437836 | Колпачок | 1 |
| 15 | 9184556 | Крышка в сборе | 1 |
| 15A | 4408661 | Кронштейн | 1 |
| 15B | 1025093 | Крышка | 1 |
| 15C | 4350623 | Болт | 1 |
| 15D | 4225466 | Пружинная шайба | 1 |
| 15E | 4225472 | Плоская шайба | 1 |
| 16 | A810160 | Уплотнительное кольцо | 1 |
| 18 | J021025 | Болт с шайбой | 6 |
| 18 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 19 | 4385915 | Всасывающий фильтр | 1 |
| 20 | 4472673 | Пружина | 1 |
| 21 | A810160 | Уплотнительное кольцо | 1 |
| 23 | J011030 | Болт с шайбой | 6 |
| 23 | J271030 замена: J901030 | Болт с шайбой | 6 |
| 24 | 94-2011 | Пробка | 1 |
| 25 | 2045864 | Всасывающая трубка | 1 |
| 26 | 8053499 | Указатель уровня | 1 |
| 26A | 4100967 | Болт | 2 |
| 27 | 449558 | Уплотнительная шайба | 4 |
| 29 | 4387143 | Клапан | 1 |
| 30 | 991718 | Стопорное кольцо | 1 |
| 34 | J921850 | Болт | 4 |
| 35 | J257218 | Пружинная шайба | 4 |
| 36 | J222018 | Шайба | 4 |
| 38 | 4436535 | Датчик давления | 1 |
| 39 | 4364784 | Тройник | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4255792 | Адаптер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | A885002 | Пробка | 6 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 42 | A885002 | Пробка | 2 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 44 | A852322 | Угловой штуцер | 2 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 4239713 | Тройник | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | A852433 | Тройник | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | A852334 | Угловой штуцер | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | A852332 | Угловой штуцер | 1 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | A885003 | Пробка | 1 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | 4250260 | Датчик | 1 |
| 53 | 4250261 | Прокладка | 1 |
| 57 | 4449478 | Индикатор | 1 |
| 58 | 4190261 | Зажим | 1 |
| 59 | 4464122 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
