Топливные трубопроводы — HITACHI ZX35

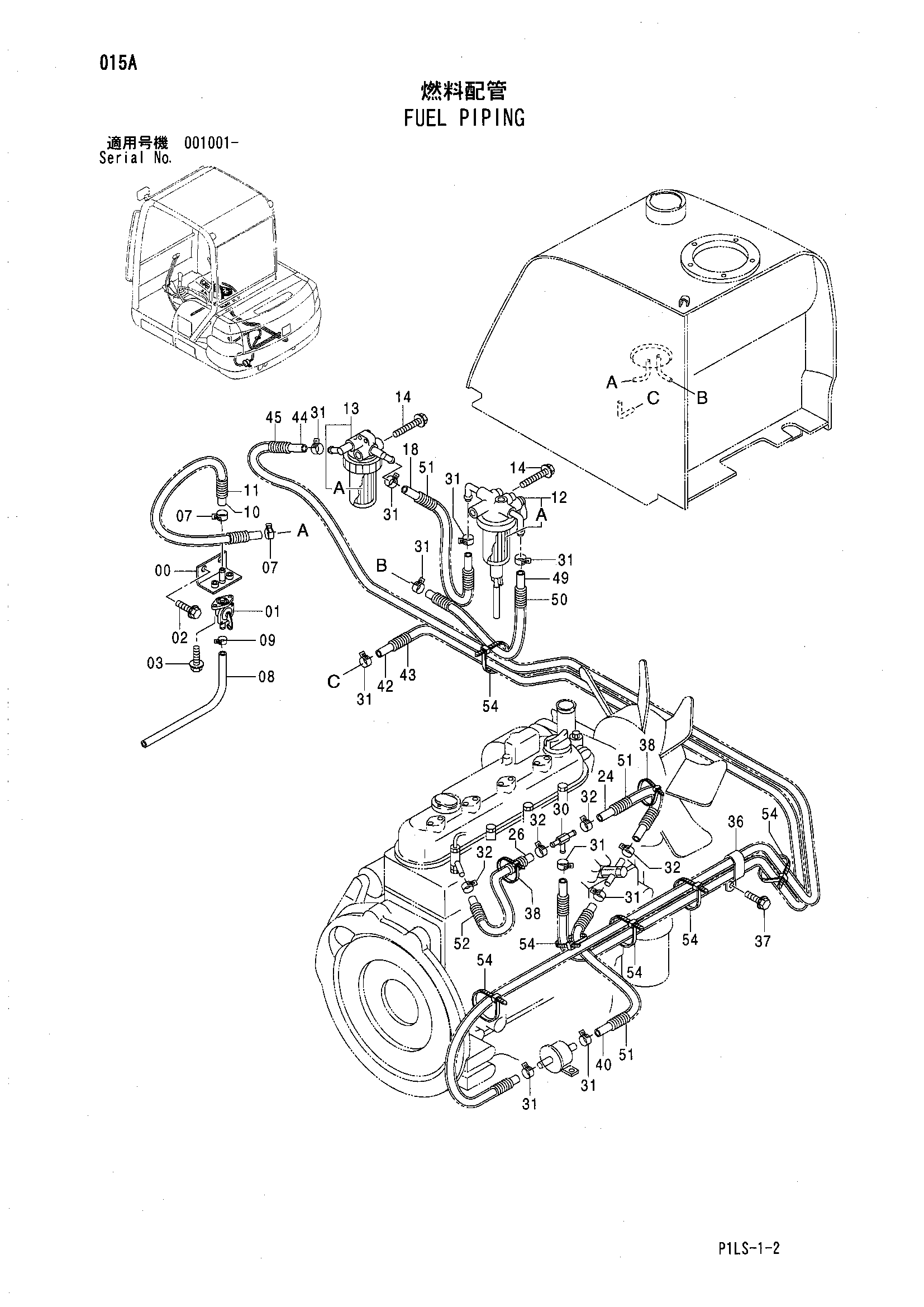

Заводская схема «Топливные трубопроводы» для HITACHI ZX35. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9760188 | Кронштейн | 1 |
| 01 | 4358947 | Кран | 1 |
| 02 | J090820 | Болт с шайбой | 2 |
| 02 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 03 | J090620 | Болт с шайбой | 2 |
| 03 | J260620 замена: J900620 | Болт с шайбой | 2 |
| 07 | 4339258 | Хомут шланга | 2 |
| 08 | 4442450 | Топливный шланг | 1 |
| 09 | 4351486 | Хомут шланга | 1 |
| 10 | 4427933 | Топливный шланг | 1 |
| 11 | 4447557 | Трубка | 1 |
| 12 | 4468770 | Фильтр | 1 |
| 12A | 4418776 | Фильтрующий элемент | 1 |
| 13 | 4388458 | Фильтр | 1 |
| 13A | 4413286 замена: 4454529 | Фильтрующий элемент | 1 |
| 13A | 4454529 | Комплект элемент | 1 |
| 14 | J090865 | Болт с шайбой | 2 |
| 14 | J260865 замена: J900865 | Болт с шайбой | 2 |
| 18 | 4355362 | Топливный шланг | 1 |
| 24 | 4403628 | Топливный шланг | 1 |
| 26 | 4403627 | Топливный шланг | 1 |
| 30 | 4348594 | Тройник | 1 |
| 31 | 4339258 | Хомут шланга | 10 |
| 32 | 4394363 | Хомут шланга | 4 |
| 36 | 4190266 | Зажим | 1 |
| 37 | J051020 | Болт с шайбой | 1 |
| 37 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 38 | 4326365 | Ленточный зажим | 2 |
| 40 | 4602755 | Топливный шланг | 1 |
| 42 | 4403915 | Топливный шланг | 1 |
| 43 | 4403913 | Трубка | 1 |
| 44 | 4602600 | Топливный шланг | 1 |
| 45 | 4311649 | Трубка | 1 |
| 49 | 4427933 | Топливный шланг | 1 |
| 50 | 4447557 | Трубка | 1 |
| 51 | 4427926 | Трубка | 3 |
| 52 | 4400458 замена: 4422674 | Трубка | 1 |
| 52 | 4422674 | Трубка | 1 |
| 54 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
