Гидроцилиндр рукояти <30> — HITACHI ZX35

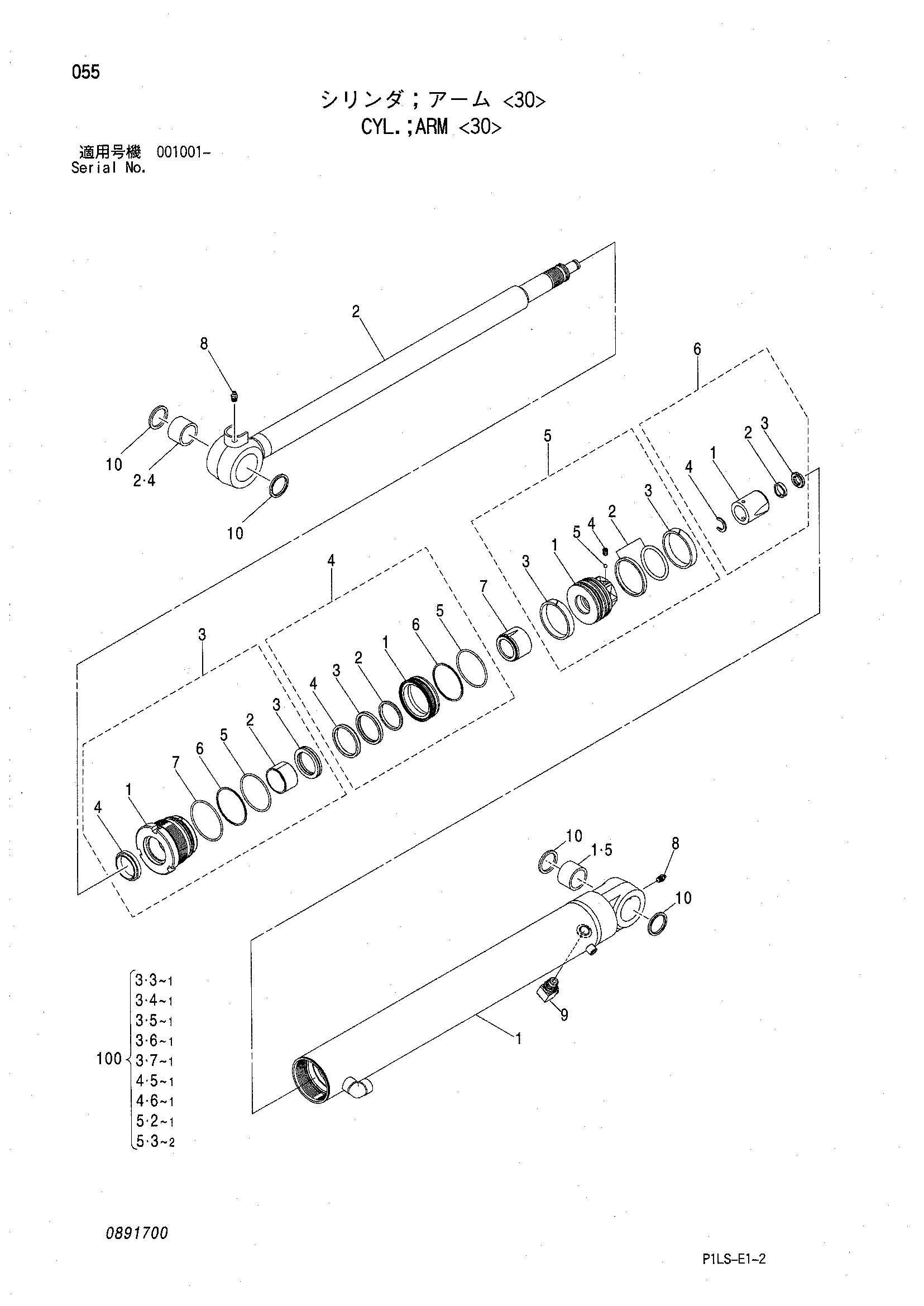

Заводская схема «Гидроцилиндр рукояти <30>» для HITACHI ZX35. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4607365 | Гидроцилиндр рукояти | 1 | |
| 1 | 0891701 | Труба гидроцилиндра в сборе | 1 |
| 1-5 | 4332740 | Втулка | 1 |
| 2 | 0891702 | Шток гидроцилиндр. | 1 |
| 2-4 | 4332740 | Втулка | 1 |
| 3 | 0891703 | Головка гидроцилиндра | 1 |
| 3-1 | 0891704 | Головка гидроцилиндра | 1 |
| 3-2 | 0892005 | Втулка | 1 |
| 3-3 | 0481202 | U-образная манжета | 1 |
| 3-4 | 0658606 | Грязесъёмное кольцо | 1 |
| 3-5 | 0656707 | Уплотнительное кольцо | 1 |
| 3-6 | 0891705 | Опорное кольцо | 1 |
| 3-7 | 0656705 | Уплотнительное кольцо | 1 |
| 4 | 0891706 | Фиксатор в сборе | 1 |
| 4-1 | 0891707 | Фиксатор | 1 |
| 4-2 | 0891708 | Проставка | 1 |
| 4-3 | 0891709 | Уплотнение амортизатор | 1 |
| 4-4 | 0891710 | Втулка | 1 |
| 4-5 | 0656707 | Уплотнительное кольцо | 1 |
| 4-6 | 0891711 | Опорное кольцо | 1 |
| 5 | 0891712 | Поршень в сборе | 1 |
| 5-1 | 0891713 | Поршень | 1 |
| 5-2 | 0479011 | Уплотнительное кольцо | 1 |
| 5-3 | 0891714 | Направляющее кольцо | 2 |
| 5-4 | 0478720 | Установочный винт | 1 |
| 5-5 | 0478719 | Стальной шарик | 1 |
| 6 | 0891715 | Амортизирующий подшипник в сборе | 1 |
| 6-1 | 0891716 | Амортизирующий подшипник | 1 |
| 6-2 | 0891717 | Уплотнение амортизатор | 1 |
| 6-3 | 0891718 | Ограничитель | 2 |
| 6-4 | 0891719 | Стопорное кольцо | 1 |
| 7 | 0891720 | Амортизирующий подшипник | 1 |
| 8 | 0429920 | Пресс-маслёнка | 2 |
| 9 | 0891721 | Адаптер | 1 |
| 10 | 0480915 | Пылезащитное уплотнение | 4 |
| 100 | 4614057 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
