Консоль (левый) — HITACHI ZX35

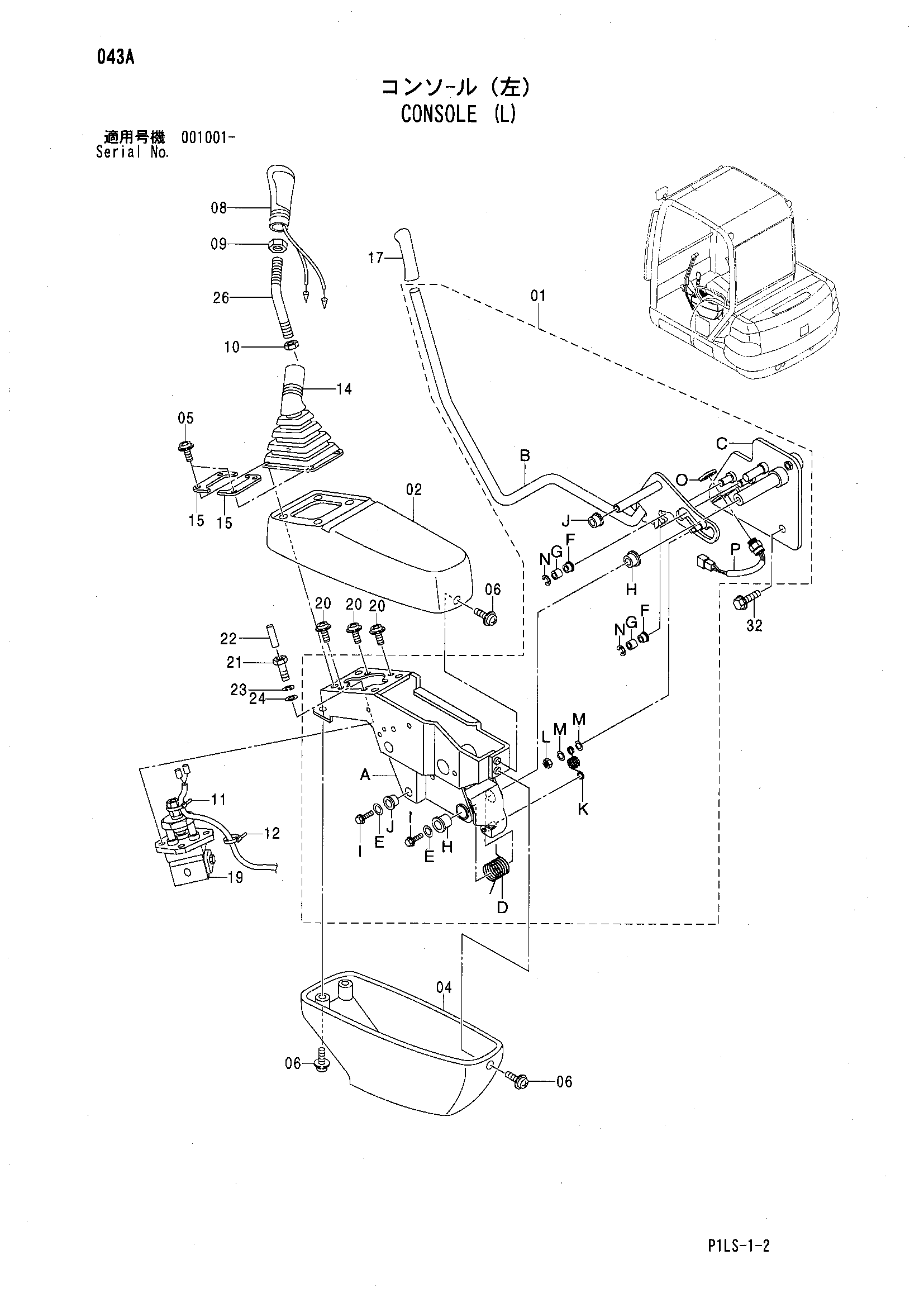

Заводская схема «Консоль (левый)» для HITACHI ZX35. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4610618 | Рама в сборе | 1 |
| 01A | 4601475 | Рама | 1 |
| 01B | 4601476 | Рычаг | 1 |
| 01C | 4610716 | Рама базовый | 1 |
| 01D | 4601477 | Пружина | 1 |
| 01E | 4435368 | Шайба | 2 |
| 01F | 4435377 | Втулка | 2 |
| 01G | 4393842 | Втулка | 2 |
| 01H | 4482926 | Втулка | 2 |
| 01I | 4372337 | Болт | 2 |
| 01J | 4479635 | Втулка пальца | 2 |
| 01K | 4479636 | Пружина | 1 |
| 01L | 4372328 | Гайка | 1 |
| 01M | 4383006 | Шайба | 2 |
| 01N | 4435378 | Стопорное кольцо | 2 |
| 01O | 4601905 | Гайка | 1 |
| 01P | 4392059 | Выключатель | 1 |
| 02 | 4458283 | Крышка | 1 |
| 04 | 4458284 | Крышка | 1 |
| 05 | J680625 | Винт с шайбой | 4 |
| 06 | J680616 | Винт с шайбой | 4 |
| 08 | 2045472 | Рукоятка | 1 |
| 09 | J952012 | Гайка | 1 |
| 10 | J950014 | Гайка | 1 |
| 11 | 4055312 | Ленточный зажим | 1 |
| 12 | 4326365 | Ленточный зажим | 1 |
| 14 | 2045470 | Защитный чехол | 1 |
| 15 | 4458366 | Пластина | 2 |
| 17 | 4377660 | Рукоятка | 1 |
| 19 | 4462567 | Пилотный клапан | 1 |
| 20 | J020816 | Болт с шайбой | 3 |
| 20 | J260816 замена: J900816 | Болт с шайбой | 3 |
| 21 | 4438279 | Болт | 1 |
| 22 | 4144011 | Пружинный штифт | 1 |
| 23 | A590908 | Пружинная шайба | 1 |
| 24 | A590108 | Плоская шайба | 1 |
| 26 | 4488460 | Рычаг | 1 |
| 32 | J090835 | Болт с шайбой | 3 |
| 32 | J260835 замена: J900835 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
