Гидроцилиндр отвала — HITACHI ZX35

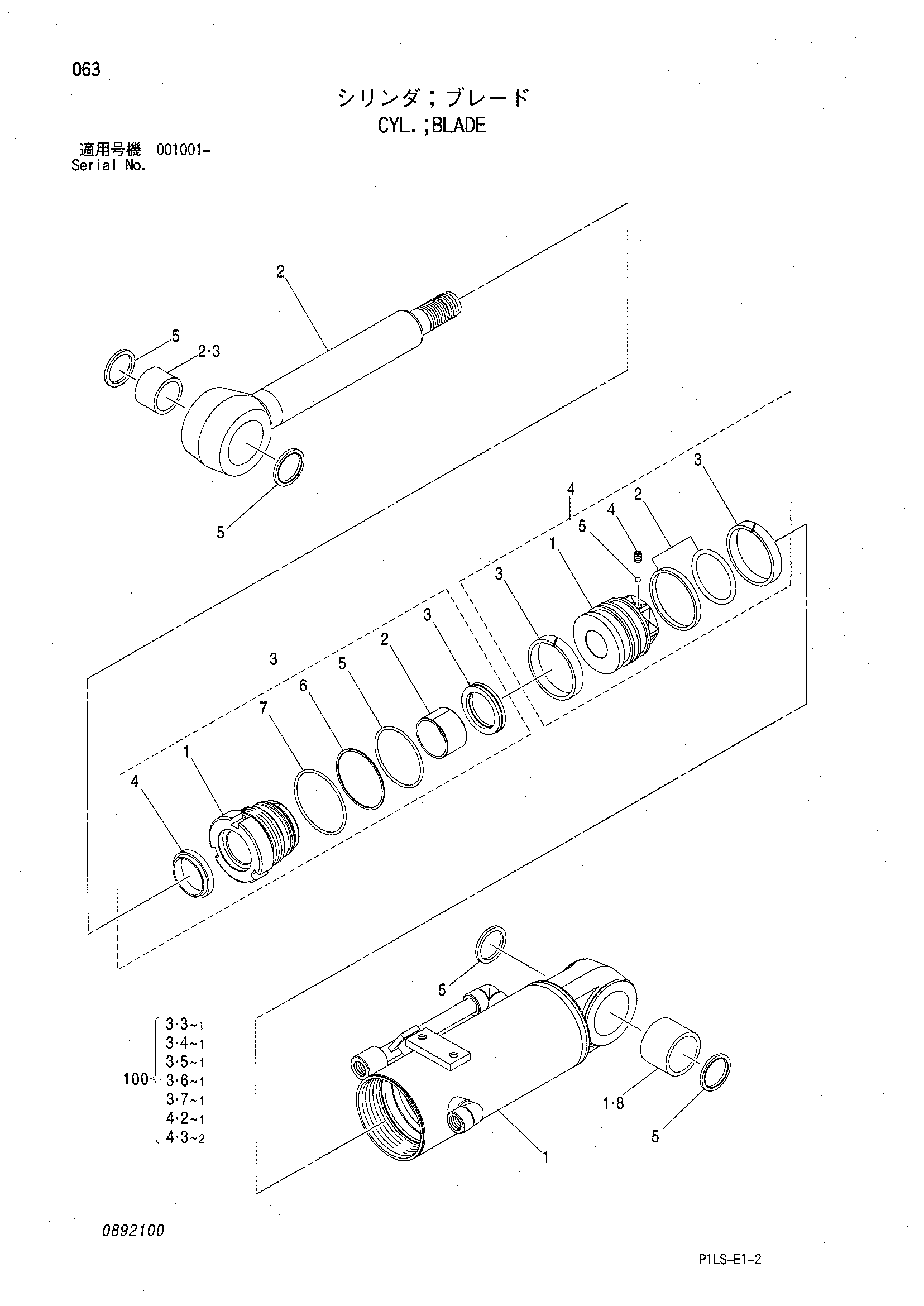

Заводская схема «Гидроцилиндр отвала» для HITACHI ZX35. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4489841 | Гидроцилиндр отвала | 1 | |
| 1 | 0892101 | Труба гидроцилиндра в сборе | 1 |
| 1-8 | 4332744 | Втулка | 1 |
| 2 | 0892102 | Шток поршня в сборе | 1 |
| 2-3 | 4332744 | Втулка | 1 |
| 3 | 0892103 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0892104 | Головка гидроцилиндра | 1 |
| 3-2 | 0891605 | Втулка | 1 |
| 3-3 | 0480903 | U-образная манжета | 1 |
| 3-4 | 0663001 | Грязесъёмное кольцо | 1 |
| 3-5 | 0654206 | Уплотнительное кольцо | 1 |
| 3-6 | 0892105 | Опорное кольцо | 1 |
| 3-7 | 0663104 | Уплотнительное кольцо | 1 |
| 4 | 0892106 | Поршень в сборе | 1 |
| 4-1 | 0892107 | Поршень | 1 |
| 4-2 | 0478718 | Уплотнительное кольцо | 1 |
| 4-3 | 0892108 | Направляющее кольцо | 2 |
| 4-4 | 0478720 | Установочный винт | 1 |
| 4-5 | 0478719 | Стальной шарик | 1 |
| 5 | 0478912 | Пылезащитное уплотнение | 4 |
| 100 | 4614060 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
