Масляный радиатор трубопроводы (3) — HITACHI ZX35

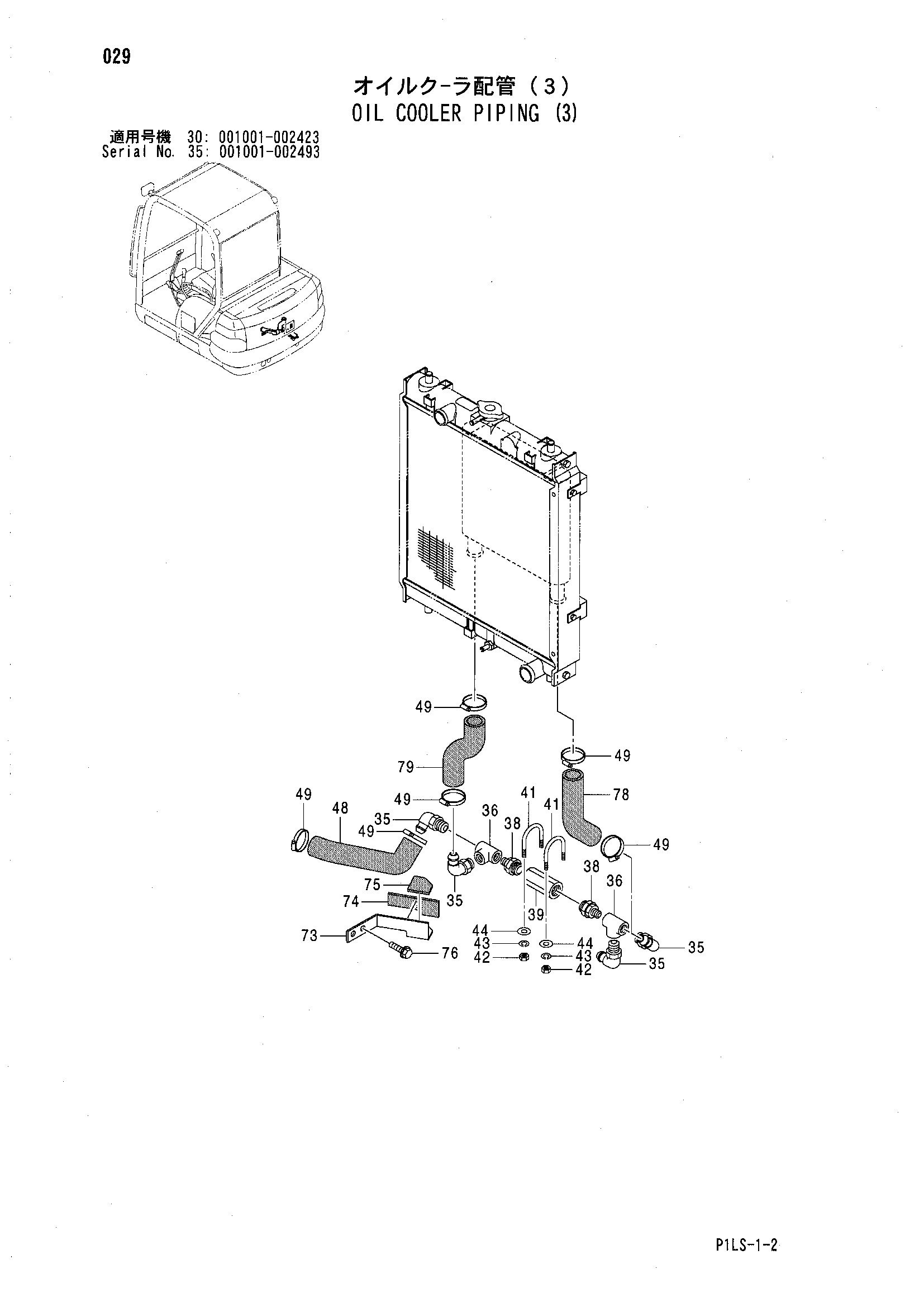

Заводская схема «Масляный радиатор трубопроводы (3)» для HITACHI ZX35. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 35 | 4276854 | Угловой штуцер | 4 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4345970 | Тройник | 2 |
| 38 | 4346101 | Адаптер | 2 |
| 38A | 4506424 | Уплотнительное кольцо | 1 |
| 38B | 4506429 | Уплотнительное кольцо | 1 |
| 39 | 4330478 | Обратный клапан | 1 |
| 41 | 4340395 | U-образный болт | 2 |
| 42 | J231108 замена: M500807 | Гайка | 4 |
| 42 | M500807 | Гайка | 4 |
| 43 | J252108 замена: A590908 | Пружинная шайба | 4 |
| 43 | A590908 | Пружинная шайба | 4 |
| 44 | J253108 замена: A590108 | Плоская шайба | 4 |
| 44 | A590108 | Плоская шайба | 4 |
| 48 | 3096850 | Резиновый шланг | 1 |
| 49 | 4505243 | Хомут шланга | 6 |
| 73 | 4604825 | Кронштейн | 1 |
| 74 | 4604809 | Резиновая прокладка | 1 |
| 75 | 4604893 | Резиновая прокладка | 1 |
| 76 | J090816 | Болт с шайбой | 1 |
| 76 | J260816 замена: J900816 | Болт с шайбой | 1 |
| 78 | 4605606 | Резиновый шланг | 1 |
| 79 | 4605609 | Резиновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
