Пилотные гидролинии (2-2) — HITACHI ZX35

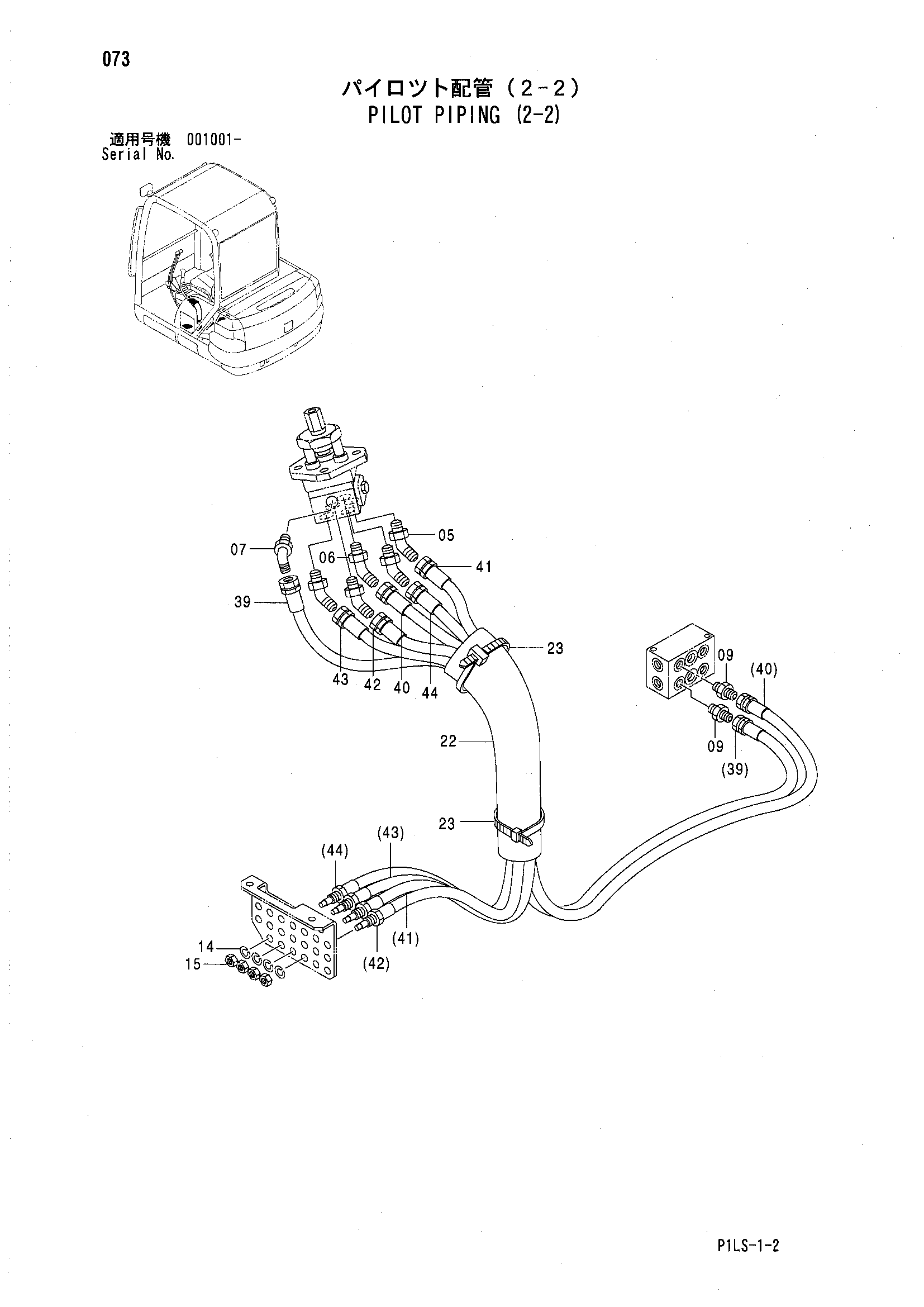

Заводская схема «Пилотные гидролинии (2-2)» для HITACHI ZX35. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4108100 | Угловой штуцер | 4 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4423863 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4434981 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4042030 | Адаптер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 14 | J252212 замена: A590912 | Пружинная шайба | 4 |
| 14 | A590912 | Пружинная шайба | 4 |
| 15 | J231212 замена: J950012 | Гайка | 4 |
| 15 | J950012 | Гайка | 4 |
| 22 | 4475439 | Защитный кожух | 1 |
| 23 | 4055312 замена: 4055311 | Ленточный зажим | 2 |
| 23 | 4055311 | Ленточный зажим | 2 |
| 39 | 4602887 | Шланг | 1 |
| 40 | 4602888 | Шланг | 1 |
| 41 | 4602889 | Шланг | 1 |
| 42 | 4602890 | Шланг | 1 |
| 43 | 4602891 | Шланг | 1 |
| 44 | 4602892 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
