Электрооборудование (1-1) — HITACHI ZX35

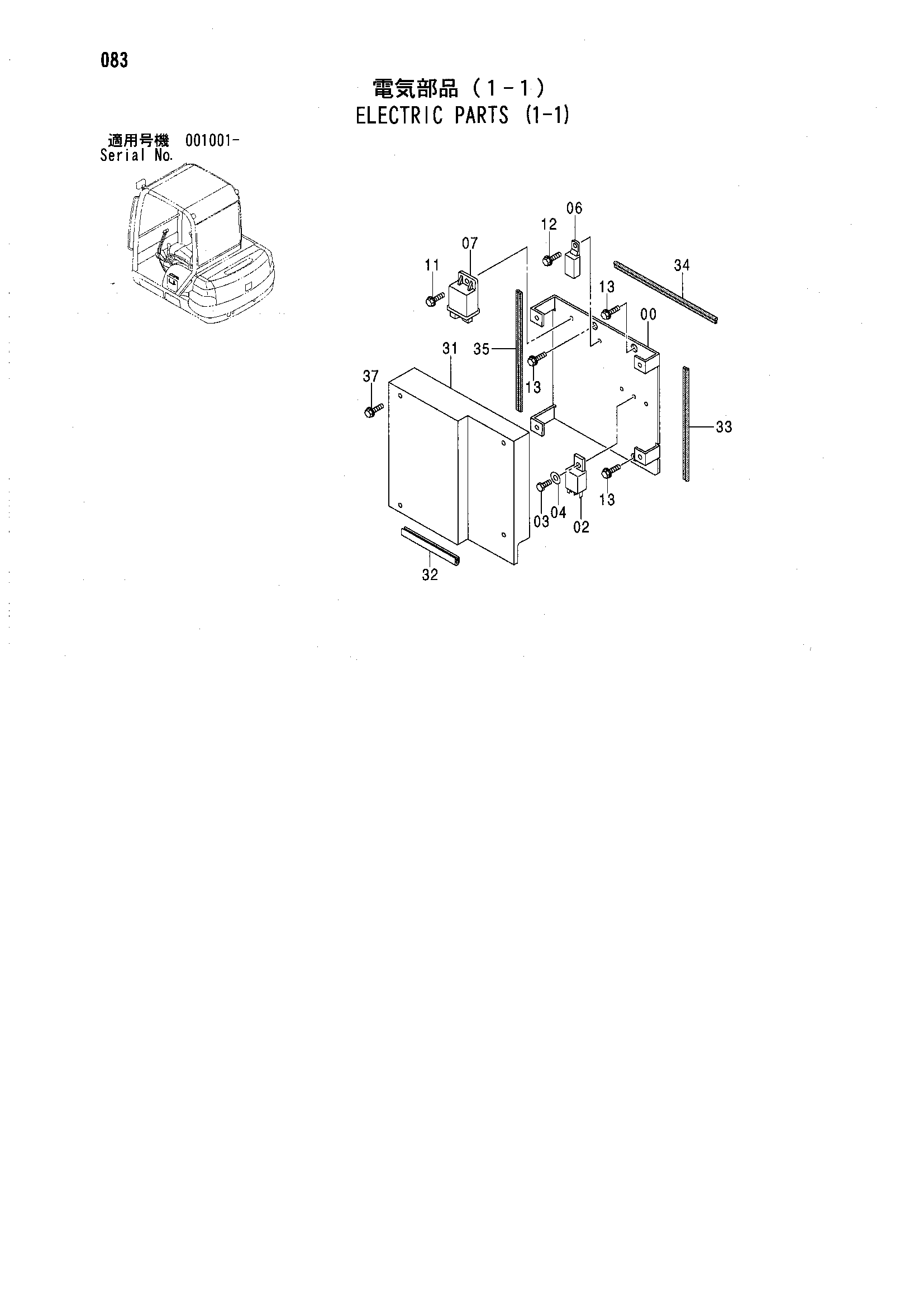

Заводская схема «Электрооборудование (1-1)» для HITACHI ZX35. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8091095 | Кронштейн | 1 |
| 02 | 4394590 | Реле | 2 |
| 03 | J691512 | Винт | 2 |
| 04 | J253105 замена: A590105 | Плоская шайба | 2 |
| 04 | A590105 | Плоская шайба | 2 |
| 06 | 4419860 | Реле | 1 |
| 07 | 4417631 | Контроллер | 1 |
| 11 | J680620 | Винт с шайбой | 1 |
| 12 | J691616 | Винт | 1 |
| 13 | J090820 | Болт с шайбой | 3 |
| 13 | J260820 замена: J900820 | Болт с шайбой | 3 |
| 31 | 3097477 | Крышка | 1 |
| 32 | 4609853 | Амортизатор | 1 |
| 33 | 4488318 | Резиновое уплотнение | 1 |
| 34 | 4488319 | Резиновое уплотнение | 1 |
| 35 | 4488320 | Резиновое уплотнение | 1 |
| 37 | J090816 | Болт с шайбой | 4 |
| 37 | J260816 замена: J900816 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
