Гидроцилиндр ковша <30> — HITACHI ZX35

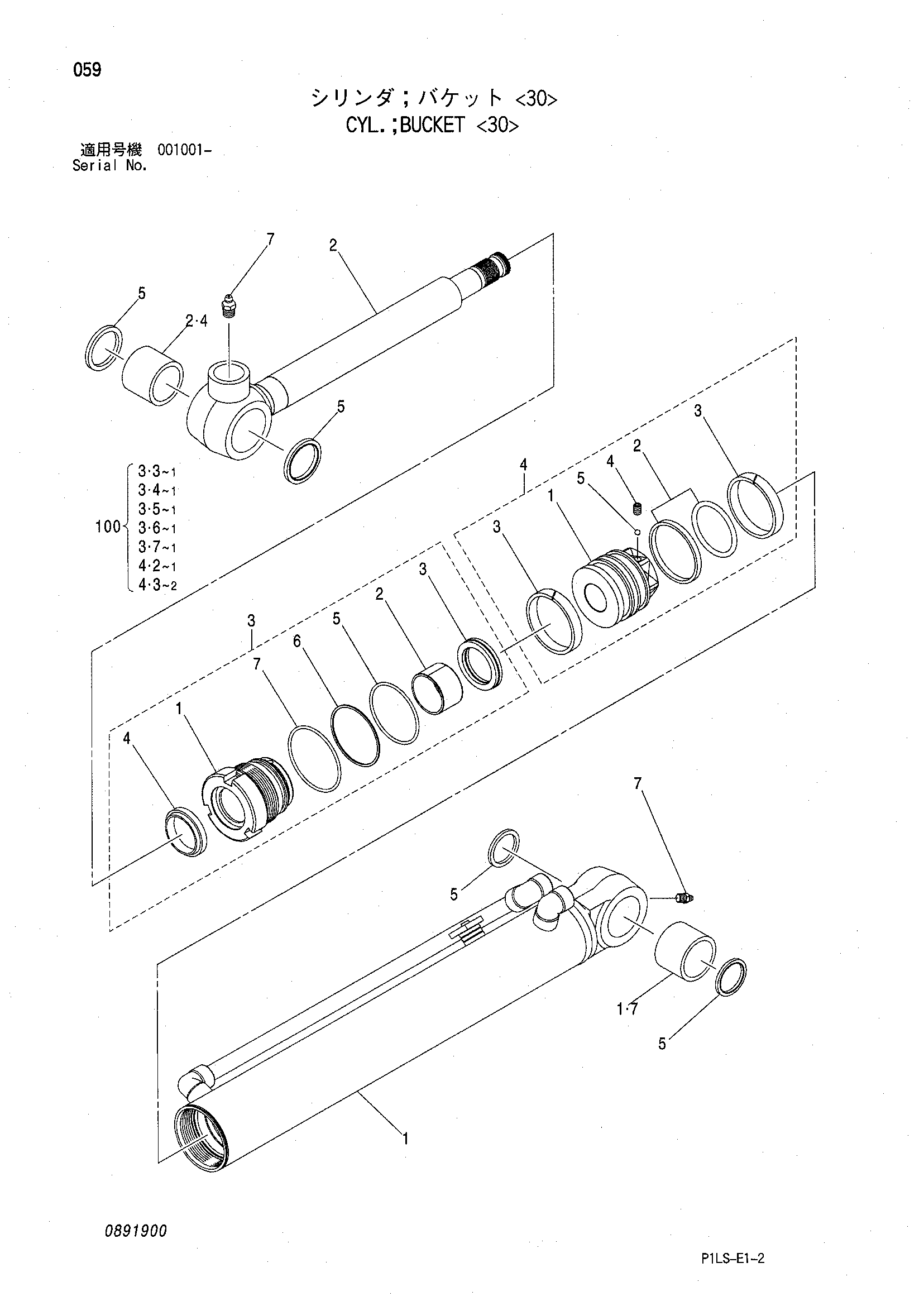

Заводская схема «Гидроцилиндр ковша <30>» для HITACHI ZX35. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4489839 | Гидроцилиндр ковша | 1 | |
| 1 | 0891901 | Труба гидроцилиндра в сборе | 1 |
| 1-7 | 4332740 | Втулка | 1 |
| 2 | 0891902 | Шток поршня в сборе | 1 |
| 2-4 | 4332740 | Втулка | 1 |
| 3 | 0891903 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0891904 | Головка гидроцилиндра | 1 |
| 3-2 | 0892005 | Втулка | 1 |
| 3-3 | 0481202 | U-образная манжета | 1 |
| 3-4 | 0658606 | Грязесъёмное кольцо | 1 |
| 3-5 | 0736204 | Уплотнительное кольцо | 1 |
| 3-6 | 0891905 | Опорное кольцо | 1 |
| 3-7 | 0658607 | Уплотнительное кольцо | 1 |
| 4 | 0891906 | Поршень в сборе | 1 |
| 4-1 | 0891907 | Поршень | 1 |
| 4-2 | 0430906 | Уплотнительное кольцо | 1 |
| 4-3 | 0891908 | Направляющее кольцо | 2 |
| 4-4 | 0478720 | Установочный винт | 1 |
| 4-5 | 0478719 | Стальной шарик | 1 |
| 5 | 0480915 | Пылезащитное уплотнение | 4 |
| 7 | 0429920 | Пресс-маслёнка | 2 |
| 100 | 4614058 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
