Каталог запчастей HITACHI
Гидролинии рабочего оборудования <35> — HITACHI ZX35

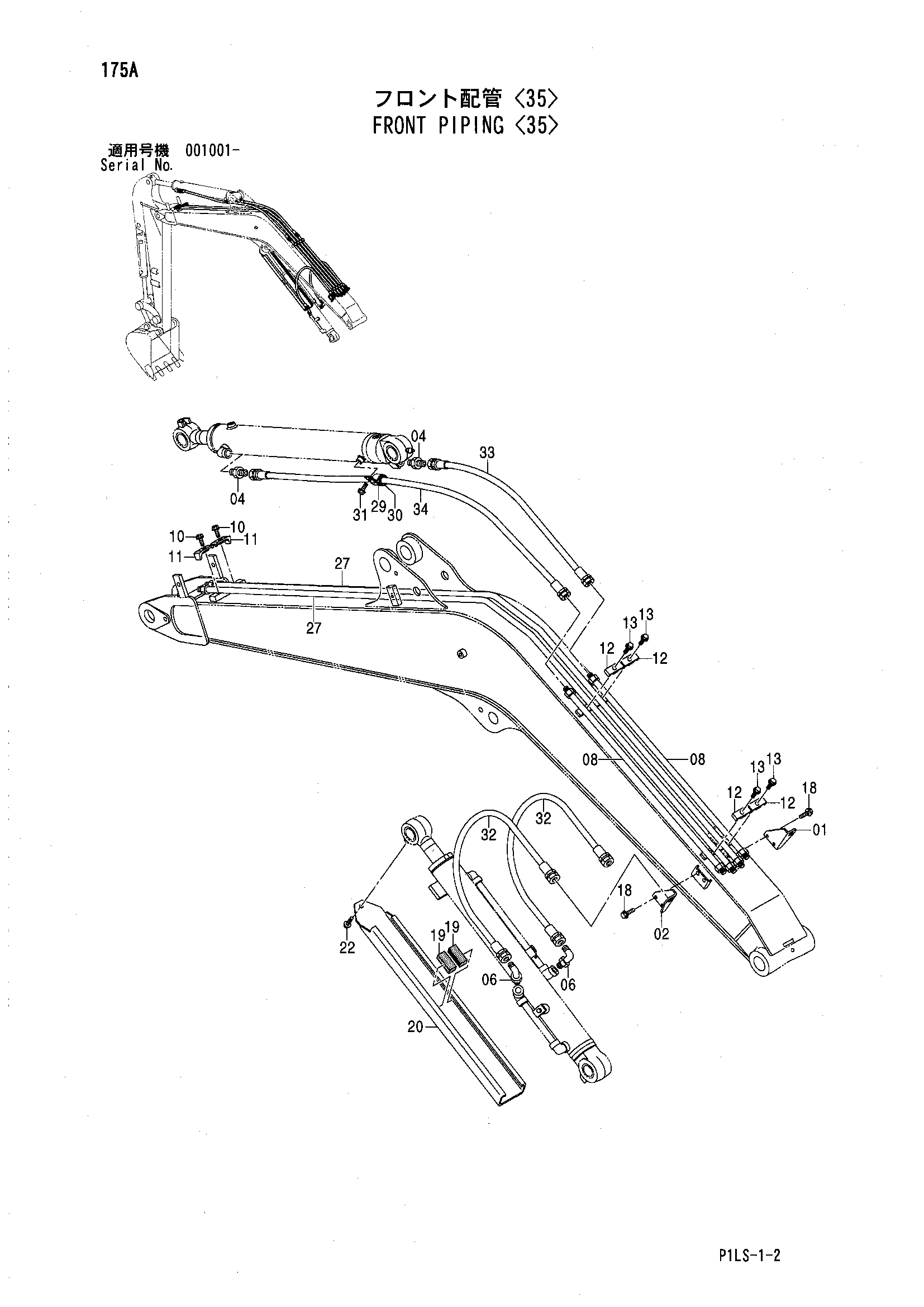

Заводская схема «Гидролинии рабочего оборудования <35>» для HITACHI ZX35. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | E4605018 | Пластина | 1 |
| 02 | E4605017 | Пластина | 1 |
| 04 | E4042031 | Адаптер | 2 |
| 04A | E4509180 | Уплотнительное кольцо | 1 |
| 06 | E4434982 | Угловой штуцер | 2 |
| 06A | E4509180 | Уплотнительное кольцо | 1 |
| 08 | E9752129 | Трубка | 2 |
| 10 | EJ051040 | Болт с шайбой | 2 |
| 10 | EJ271040 замена: EJ901040 | Болт с шайбой | 2 |
| 11 | E4331315 замена: E4138227 | Хомут трубки | 2 |
| 11 | E4138227 | Хомут трубки | 2 |
| 12 | E4331314 замена: E4275545 | Хомут трубки | 4 |
| 12 | E4275545 | Хомут трубки | 4 |
| 13 | EJ050835 | Болт с шайбой | 4 |
| 13 | EJ260835 замена: E4622001 | Болт с шайбой | 4 |
| 13 | E4622001 | Болт с шайбой | 4 |
| 18 | EJ090816 | Болт с шайбой | 4 |
| 18 | EJ260816 замена: EJ900816 | Болт с шайбой | 4 |
| 19 | E4352044 | Резиновая прокладка | 2 |
| 20 | E3070379 | Крышка | 1 |
| 22 | EJ051020 | Болт с шайбой | 1 |
| 22 | EJ271020 замена: EJ901020 | Болт с шайбой | 1 |
| 27 | E8091300 | Трубка | 2 |
| 29 | E4190277 | Зажим | 1 |
| 30 | E4374994 | Резиновая втулка | 1 |
| 31 | EJ090816 | Болт с шайбой | 1 |
| 31 | EJ260816 замена: EJ900816 | Болт с шайбой | 1 |
| 32 | E4604895 | Шланг | 2 |
| 33 | E4604899 | Шланг | 1 |
| 34 | E4604900 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
