2Ходовой многофункциональный трубопроводы — HITACHI ZX33U-3F

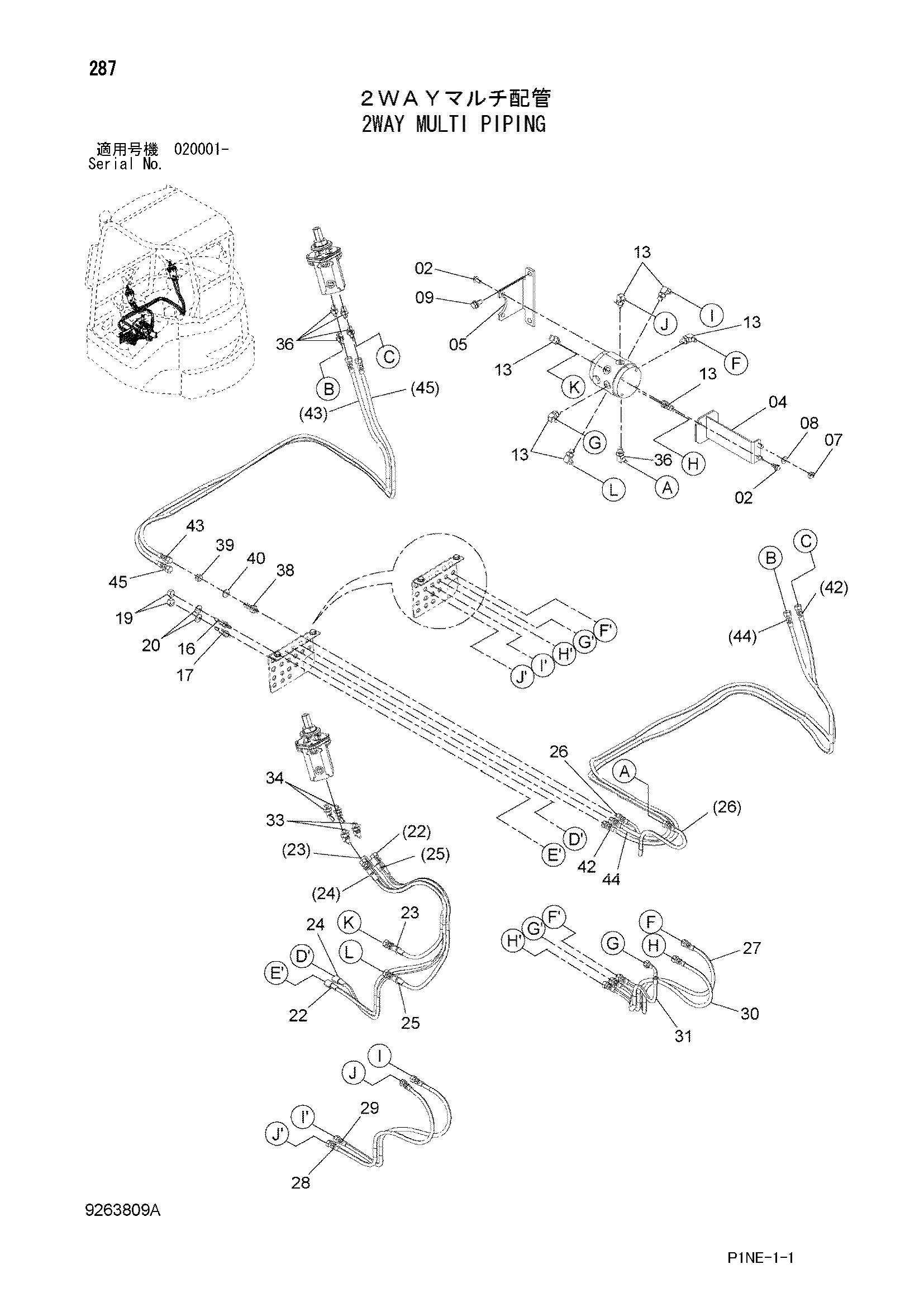

Заводская схема «2Ходовой многофункциональный трубопроводы» для HITACHI ZX33U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J260820 | Болт с шайбой | 4 |
| 02A | J900820 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 04 | 8094646 | Кронштейн | 1 |
| 05 | 3108892 | Кронштейн | 1 |
| 07 | J950010 | Гайка | 2 |
| 08 | A590110 | Плоская шайба | 2 |
| 09 | J271025 | Болт с шайбой | 2 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 13 | A852322 | Угловой штуцер | 7 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4409739 | Адаптер | 2 |
| 17 | 4648389 | Адаптер | 6 |
| 19 | J950012 | Гайка | 8 |
| 20 | A590112 | Плоская шайба | 8 |
| 22 | 4653562 | Шланг (L1) | 1 |
| 23 | 4654176 | Шланг (L2) | 1 |
| 24 | 4653564 | Шланг (L3) | 1 |
| 25 | 4654177 | Шланг (L4) | 1 |
| 26 | 4654178 | Пластиковый шланг (RR2, 4) | 1 |
| 27 | 4654179 | Пластиковый шланг (RR4, 3) | 1 |
| 28 | 4654180 | Пластиковый шланг (2L, B) | 1 |
| 29 | 4654181 | Пластиковый шланг (4L, A) | 1 |
| 30 | 4654182 | Пластиковый шланг (2R, D) | 1 |
| 31 | 4654183 | Пластиковый шланг (4R, C) | 1 |
| 33 | A852222 | Угловой штуцер | 2 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4458054 | Угловой штуцер | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852122 | Адаптер | 5 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4248117 | Адаптер | 2 |
| 39 | 4209198 | Гайка | 2 |
| 40 | A590112 | Плоская шайба | 2 |
| 42 | 4653571 | Пластиковый шланг (R1) | 1 |
| 43 | 4654173 | Пластиковый шланг (R2) | 1 |
| 44 | 4653573 | Пластиковый шланг (R3) | 1 |
| 45 | 4654175 | Пластиковый шланг (R4) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX33U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
