Детали пола (навес) — HITACHI ZX33U-3F

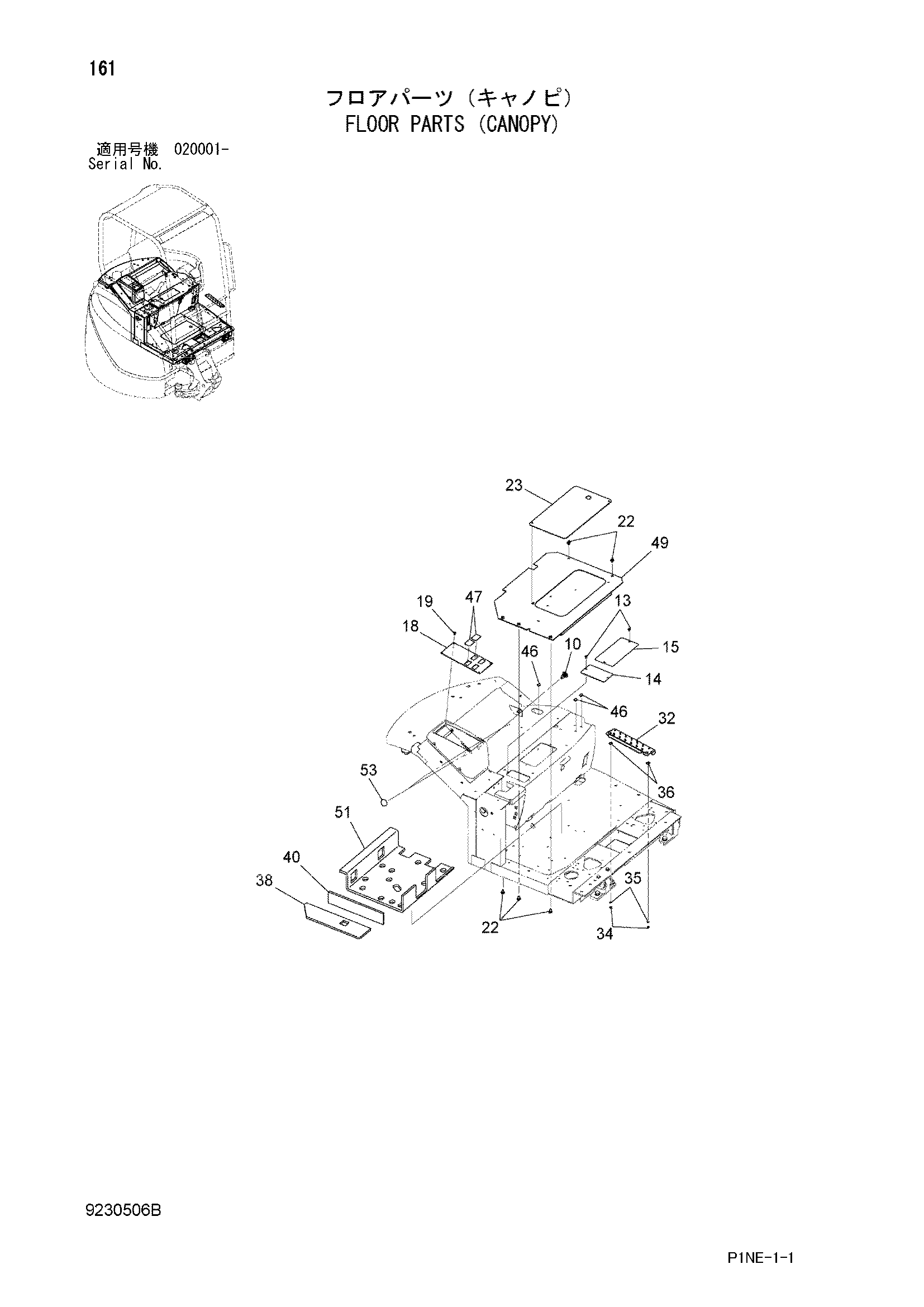

Заводская схема «Детали пола (навес)» для HITACHI ZX33U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 4387681 | Пробка | 1 |
| 13 | J650614 | Винт | 4 |
| 14 | 4617537 | Пластина | 1 |
| 15 | 4617538 | Пластина | 1 |
| 18 | 4623042 | Пластина | 1 |
| 19 | J680616 | Винт с шайбой | 4 |
| 22 | J260816 | Болт с шайбой | 5 |
| 22A | J900816 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 23 | 9762850 | Крышка | 1 |
| 32 | 8118545 | Кронштейн | 1 |
| 34 | M500605 | Гайка | 2 |
| 35 | A590106 | Плоская шайба | 2 |
| 36 | A590110 | Плоская шайба | 2 |
| 38 | 4629676 | Стекловата | 1 |
| 40 | 4629678 | Стекловата | 1 |
| 46 | 4352415 | Пробка | 3 |
| 47 | 4633774 | Информационная табличка | 2 |
| 49 | 7052650 | Крышка | 1 |
| 51 | 4654369 | Стекловата | 1 |
| 53 | 4679966 | Сиденье | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX33U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
