Стрела поворот пилотные гидролинии (2) — HITACHI ZX33U-3F

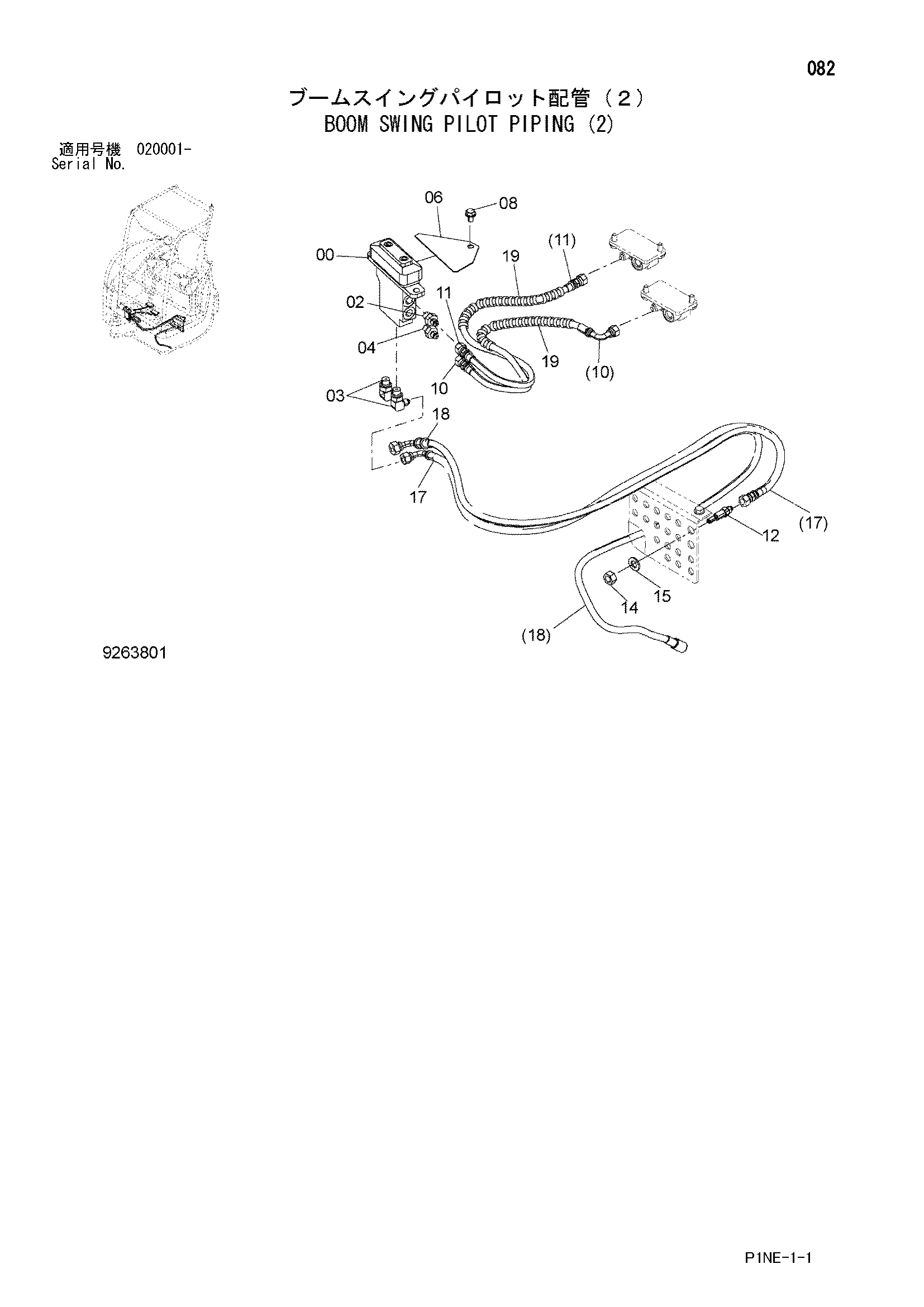

Заводская схема «Стрела поворот пилотные гидролинии (2)» для HITACHI ZX33U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607487 | Пилотный клапан | 1 |
| 02 | A852122 | Адаптер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852322 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4652862 | Фильтр | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4609338 | Пластина | 1 |
| 08 | J260816 | Болт с шайбой | 1 |
| 08A | J900816 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 10 | 4653585 | Пластиковый шланг (WP) | 1 |
| 11 | 4653586 | Пластиковый шланг (WT) | 1 |
| 12 | 4648389 | Адаптер | 1 |
| 14 | J950012 | Гайка | 1 |
| 15 | A590112 | Плоская шайба | 1 |
| 17 | 4653587 | Пластиковый шланг (W1) | 1 |
| 18 | 4653588 | Шланг (W2) | 1 |
| 19 | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX33U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
