Крышка (6)[JPN] — HITACHI ZX33U-3F

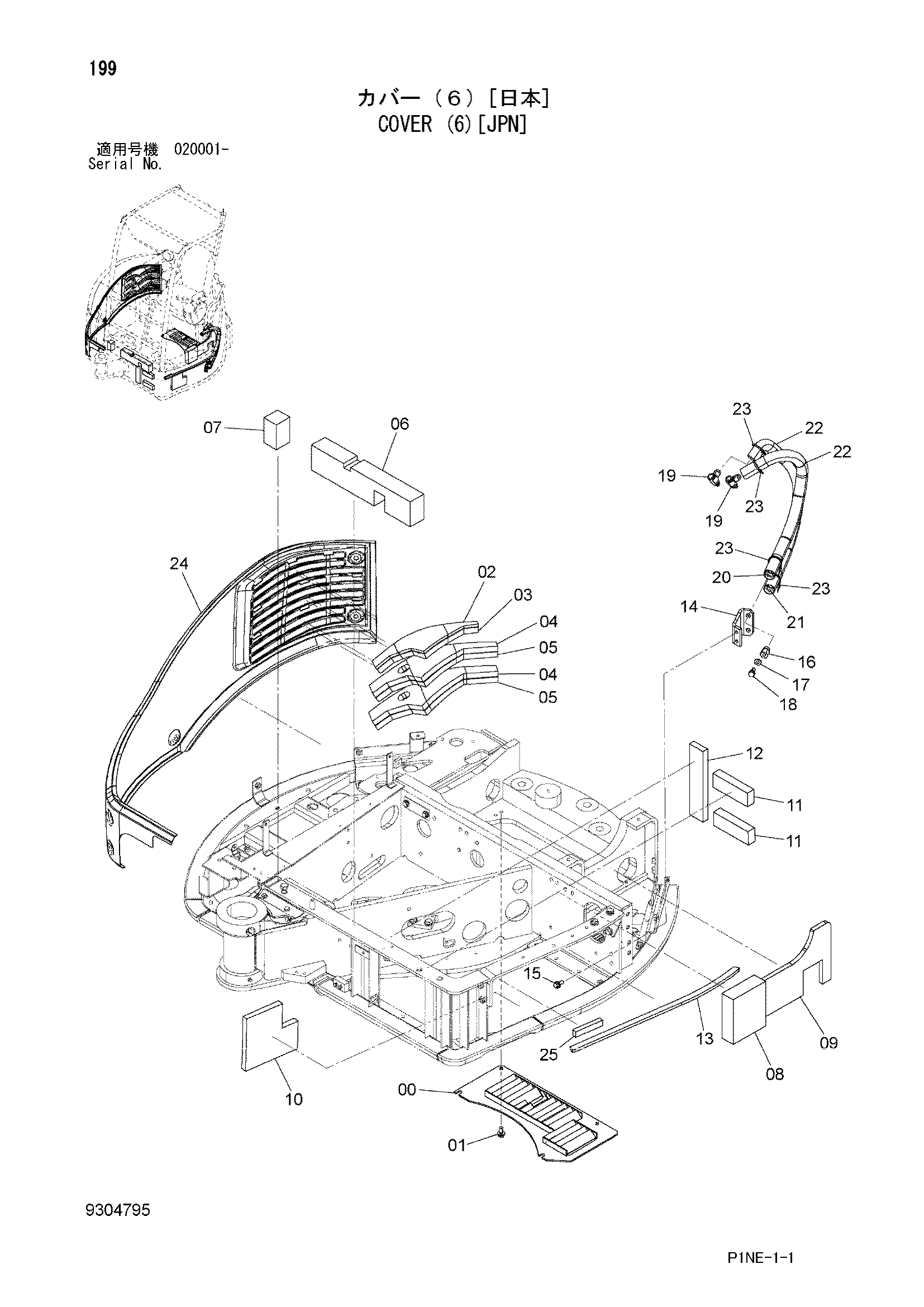

Заводская схема «Крышка (6)[JPN]» для HITACHI ZX33U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка (6)[JPN] HITACHI ZX33U-3F](/catalog-drawings/68/681f1585-4e02-45e7-9530-7841e2f87a3d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7057166 | Крышка | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4702273 | Резиновая прокладка | 1 |
| 03 | 4702274 | Резиновая прокладка | 1 |
| 04 | 4702275 | Резиновая прокладка | 2 |
| 05 | 4702276 | Резиновая прокладка | 2 |
| 06 | 4702747 | Резиновая прокладка | 1 |
| 07 | 4702748 | Резиновая прокладка | 1 |
| 08 | 4702749 | Резиновая прокладка | 1 |
| 09 | 4702750 | Резиновая прокладка | 1 |
| 10 | 4702751 | Резиновая прокладка | 1 |
| 11 | 4702752 | Резиновая прокладка | 2 |
| 12 | 4702753 | Резиновая прокладка | 1 |
| 13 | 4703036 | Резиновая прокладка | 1 |
| 14 | 4702989 | Кронштейн | 1 |
| 15 | J271025 | Болт с шайбой | 2 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 4702990 | Пробка | 2 |
| 17 | J222010 | Шайба | 2 |
| 18 | 4609833 | Болт с шайбой | 2 |
| 19 | 4702988 | Тройник | 2 |
| 20 | 4703015 | Шланг | 1 |
| 21 | 4703016 | Шланг | 1 |
| 22 | 4489562 | Защита шланга | 2 |
| 23 | 4326365 | Ленточный зажим | 4 |
| 24 | 6027407 | Крышка | 1 |
| 25 | 4691820 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX33U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
