Основной рама — HITACHI ZX33U-3F

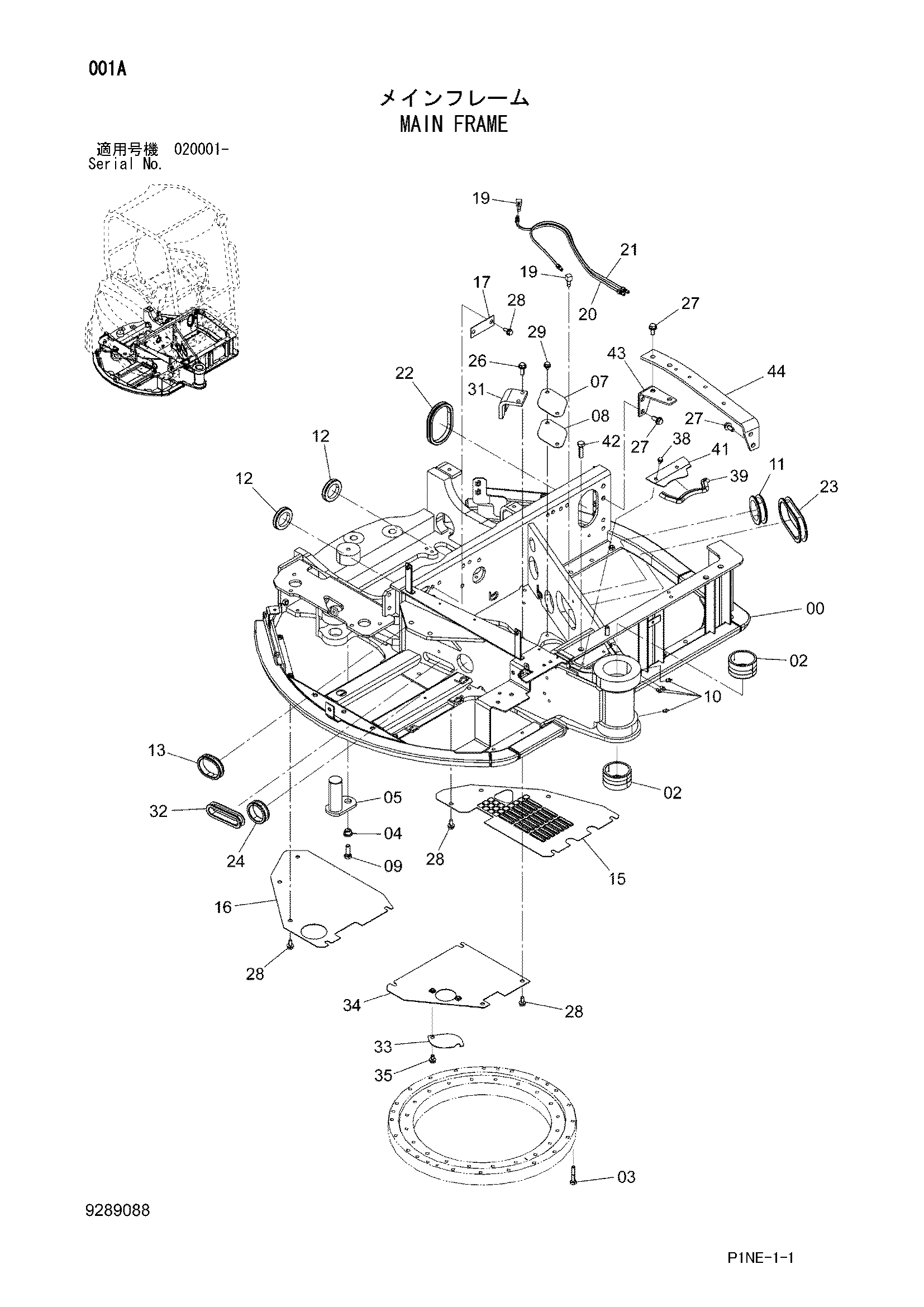

Заводская схема «Основной рама» для HITACHI ZX33U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5011865	Рама основной	1
02	4332758	Втулка	2
03	J921260	Болт	22
04	4339355	Втулка	1
05	9758100	Палец	1
07	4604209	Крышка	1
08	4161735	Манжета	1
09	J901440	Болт	1
10	J75481	Пресс-маслёнка	4
11	4246927	Резиновая втулка	1
12	4201928	Резиновая втулка	2
13	4349372	Резиновая втулка	1
15	2051556	Крышка	1
16	4609268	Крышка	1
17	4622453	Пластина	1
19	4606713	Угловой штуцер	2
20	4461604	Нейлоновый шланг	1
21	4603037	Нейлоновый шланг	1
22	4626998	Резиновая втулка	1
23	4626997	Резиновая втулка	1
24	4255530	Резиновая втулка	1
26	J271235	Болт с шайбой	2
26A	J901235	Болт	1
26B	J222012	Шайба	1
27	J271230	Болт с шайбой	6
27A	J901230	Болт	1
27B	J222012	Шайба	1
28	J271025	Болт с шайбой	16
28A	J901025	Болт	1
28B	J222010	Шайба	1
29	J271016	Болт с шайбой	2
29A	J901016	Болт	1
29B	J222010	Шайба	1
31	4626250	Ограничитель	1
32	4633960	Резиновая втулка	1
33	4640766	Крышка	1
34	9764802	Крышка	1
35	J271020	Болт с шайбой	2
35A	J901020	Болт	1
35B	J222010	Шайба	1
38	J260816	Болт с шайбой	2
38A	J900816	Болт	1
38B	A590108	Плоская шайба	1
39	4332048	Резиновое уплотнение	1
41	3108753	Пластина	1
42	J901440	Болт	1
43	9762109	Кронштейн	1
44	4665905	Пластина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX33U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
