Фоот-рест (навес) — HITACHI ZX33U-3

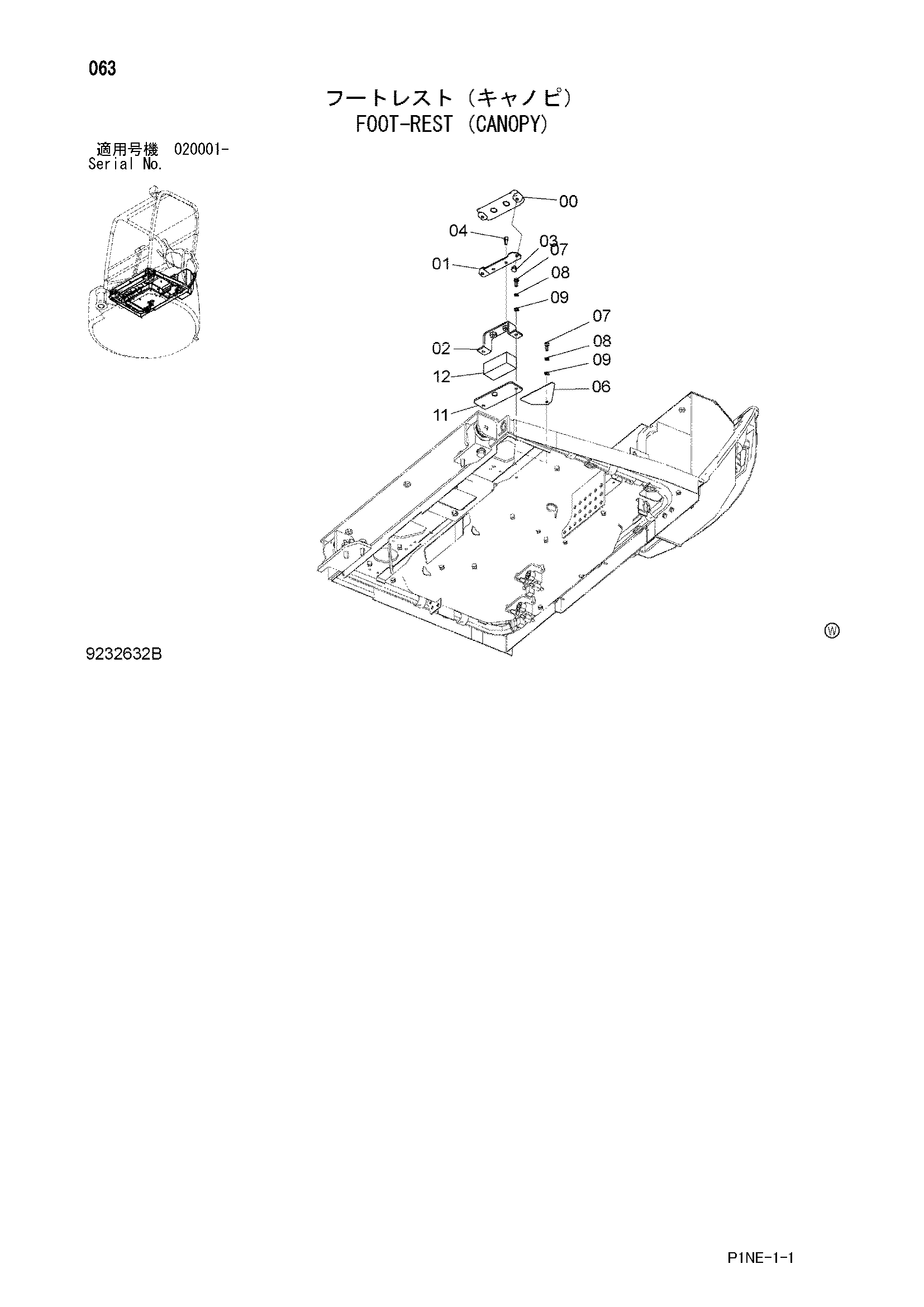

Заводская схема «Фоот-рест (навес)» для HITACHI ZX33U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4612247 | Педаль | 1 |
| 01 | 4611406 | Кронштейн | 1 |
| 02 | 9761592 | Кронштейн | 1 |
| 03 | J260812 | Болт с шайбой | 2 |
| 03A | J900812 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | J780816 | Болт с внутренним шестигранником | 2 |
| 06 | 4609338 | Пластина | 1 |
| 07 | J900820 | Болт | 3 |
| 08 | A590908 | Пружинная шайба | 3 |
| 09 | A590108 | Плоская шайба | 3 |
| 11 | 4638517 | Пластина | 1 |
| 12 | 4638085 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX33U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
