Золотник секция (стрела поворот) — HITACHI ZX33U-3

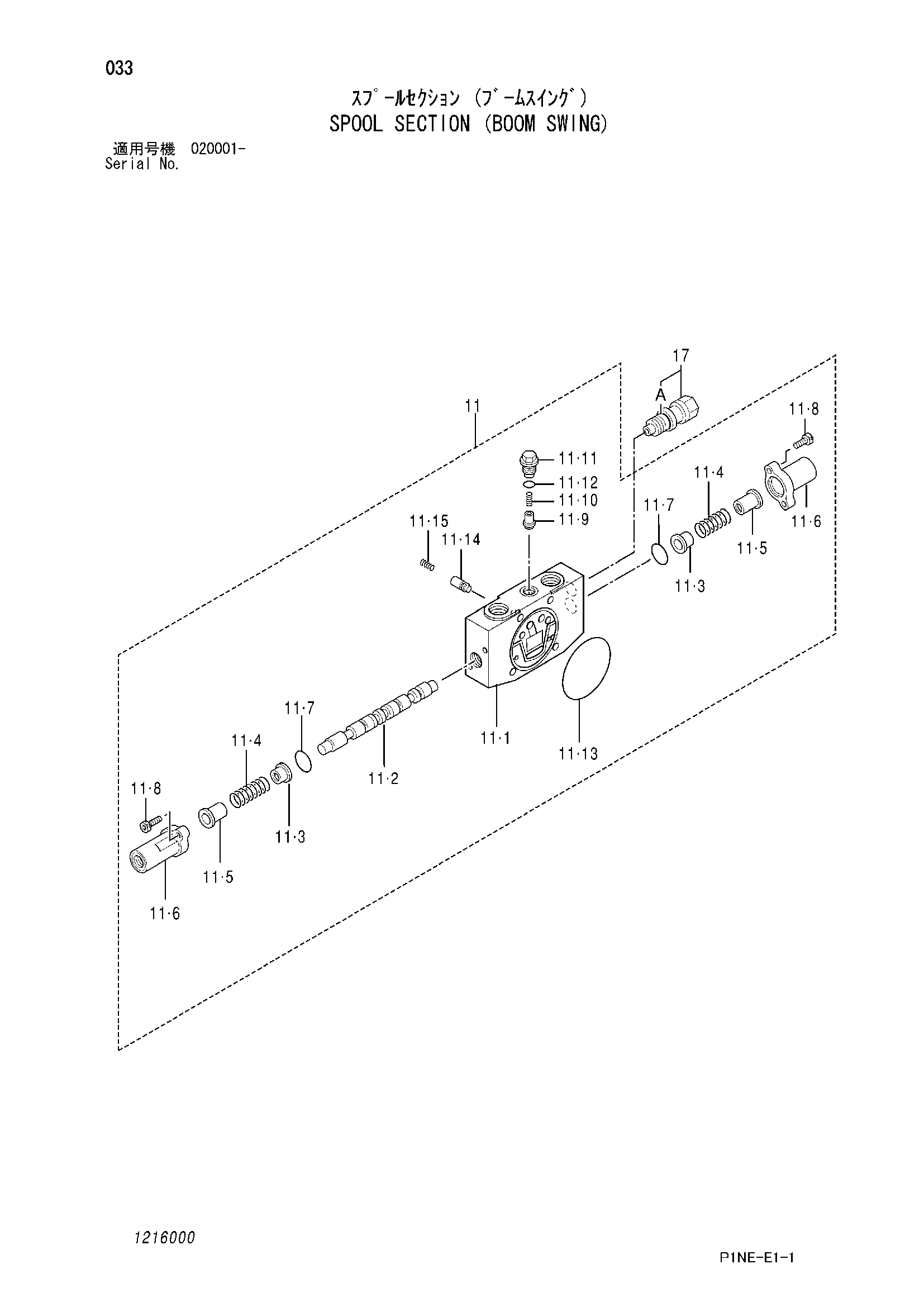

Заводская схема «Золотник секция (стрела поворот)» для HITACHI ZX33U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 4707026 | Секция | 1 |
| 11-3 | 0429310 | Седло пружины | 2 |
| 11-4 | 0974602 | Пружина | 2 |
| 11-5 | 0801303 | Седло пружины | 2 |
| 11-6 | 0801304 | Колпачок | 2 |
| 11-7 | 0429313 | Уплотнительное кольцо | 2 |
| 11-8 | 0429314 | Болт с внутренним шестигранником | 4 |
| 11-9 | 0801305 | Тарельчатый клапан | 1 |
| 11-10 | 0801306 | Пружина | 1 |
| 11-11 | 0801307 | Пробка | 1 |
| 11-12 | 957366 | Уплотнительное кольцо | 1 |
| 11-13 | 0801203 | Уплотнительное кольцо | 1 |
| 11-14 | 0801502 | Тарельчатый клапан | 1 |
| 11-15 | 0219010 | Пружина | 1 |
| 17 | 0848901 | Клапан | 1 |
| 17A | 0103025 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX33U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
