Кондиционер (2-3) — HITACHI ZX33U-3

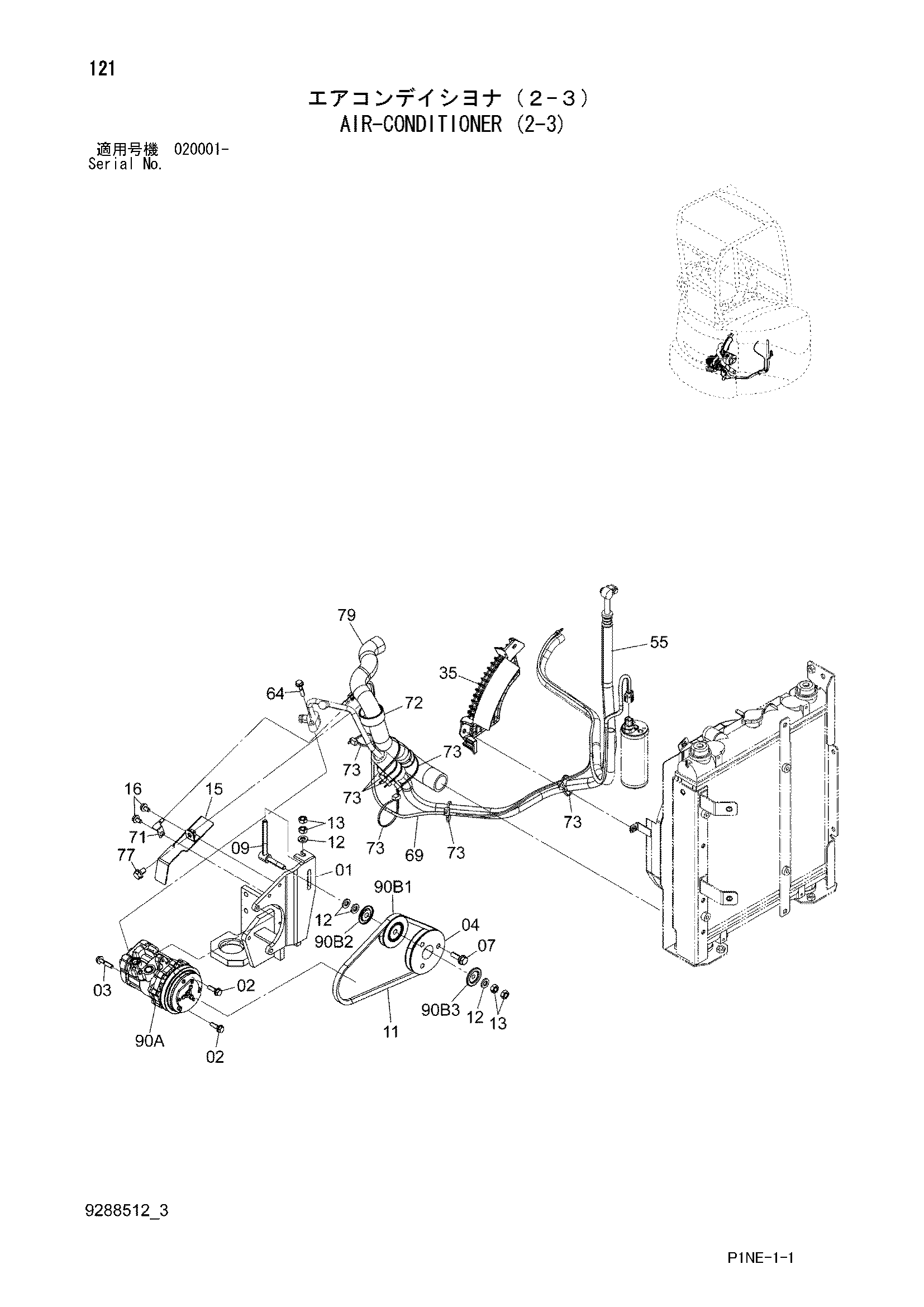

Заводская схема «Кондиционер (2-3)» для HITACHI ZX33U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7045704 | Кронштейн | 1 |
| 02 | J260830 | Болт с шайбой | 2 |
| 02A | J900830 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | J260840 | Болт с шайбой | 1 |
| 03A | J900840 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | 3107854 | Шкив | 1 |
| 07 | J271035 | Болт с шайбой | 3 |
| 07A | J901035 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 9761980 | Болт | 1 |
| 11 | 4615852 | Ремень V | 1 |
| 12 | J222010 | Шайба | 4 |
| 13 | J950010 | Гайка | 4 |
| 15 | 9767797 | Крышка | 1 |
| 16 | J260816 | Болт с шайбой | 2 |
| 16A | J900816 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 35 | 2057899 | Защита вентилятор | 1 |
| 55 | 4615906 | Трубка корругатед | 1 |
| 64 | J260840 | Болт с шайбой | 1 |
| 64A | J900840 | Болт | 1 |
| 64B | A590108 | Плоская шайба | 1 |
| 69 | 4616939 | Жгут проводов | 1 |
| 71 | 4257159 | Кронштейн | 1 |
| 72 | 4190265 | Зажим | 1 |
| 73 | 4055312 | Ленточный зажим | 8 |
| 77 | J271020 | Болт с шайбой | 1 |
| 77A | J901020 | Болт | 1 |
| 77B | J222010 | Шайба | 1 |
| 79 | 2055967 | Водяной шланг | 1 |
| 90 | 9252081 | Кондиционер (2-1) | 1 |
| 90A | 4615804 | Компрессор | 1 |
| 90B | 4615808 | Шкив | 1 |
| 90B1 | 4615809 | Шкив | 1 |
| 90B2 | 4615810 | Крышка пыль | 1 |
| 90B3 | 4615811 | Крышка пыль | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX33U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
