Пилотные гидролинии (2-1) — HITACHI ZX33U-3

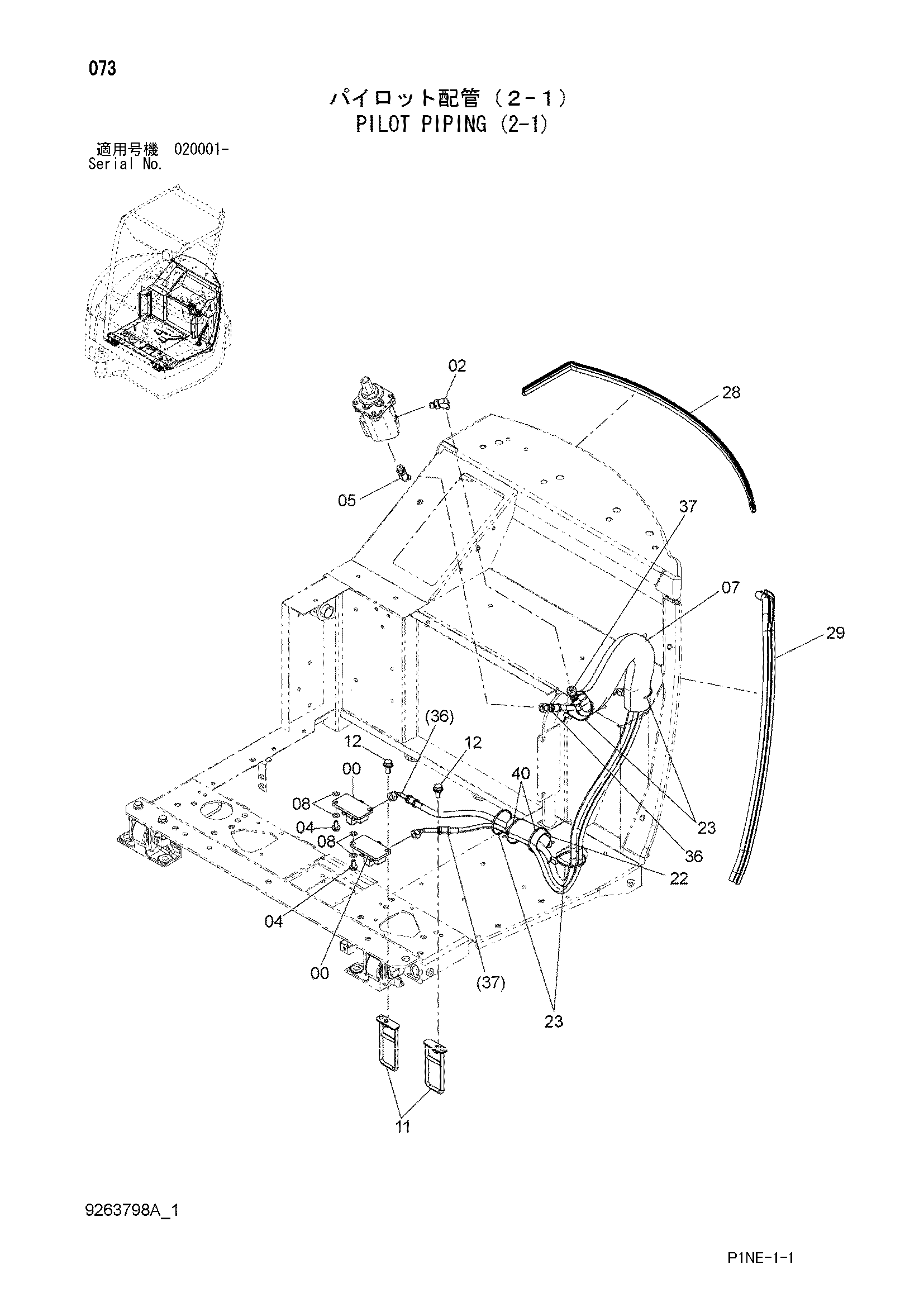

Заводская схема «Пилотные гидролинии (2-1)» для HITACHI ZX33U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4653684 | Коллектор | 2 |
| 02 | 4652861 | Фильтр | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | J260814 | Болт с шайбой (кабина) | 4 |
| 04A | J900814 замена: J900816 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 04 | J260825 | Болт с шайбой (навес) | 4 |
| 04A | J900825 замена: J900816 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | 4636326 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4475439 | Защитный кожух | 1 |
| 08 | J222008 | Шайба (навес) | 8 |
| 11 | 8093629 | Направляющая шланг | 2 |
| 12 | J271025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 23 | 4055312 | Ленточный зажим | 4 |
| 28 | 4651343 | Резиновое уплотнение | 1 |
| 29 | 4651439 | Резиновое уплотнение | 1 |
| 36 | 4653561 | Шланг (LT) | 1 |
| 37 | 4653560 | Шланг (LP) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX33U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
