Ауто-идол (1) — HITACHI ZX33U-3

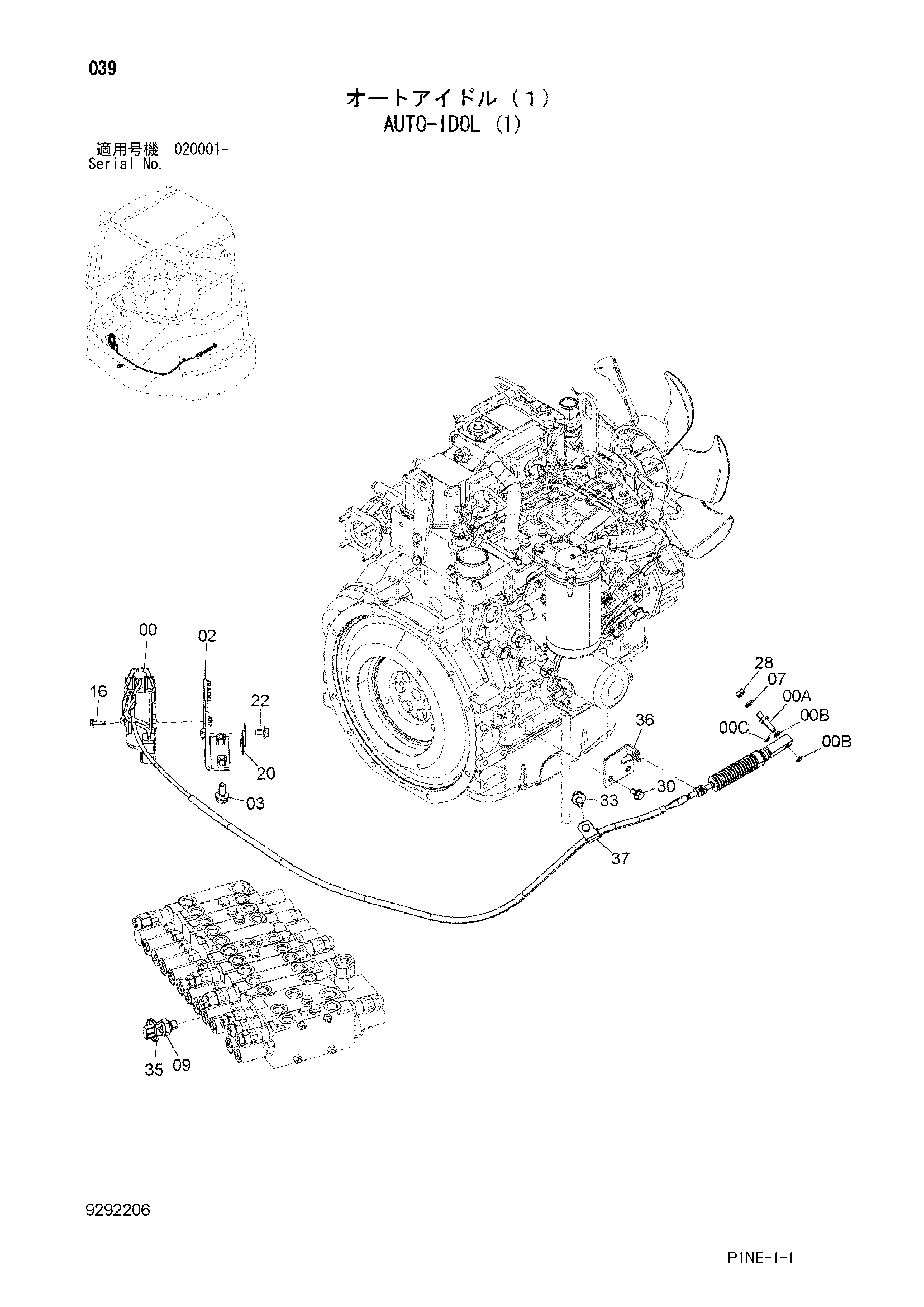

Заводская схема «Ауто-идол (1)» для HITACHI ZX33U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4608380 | Актуатор | 1 |
| 00A | 4627436 | Палец | 1 |
| 00B | 4627437 | Шайба | 2 |
| 00C | 4603981 | Шплинт | 1 |
| 02 | 8091310 | Кронштейн | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 07 | A590908 | Пружинная шайба | 1 |
| 09 | 4436535 | Датчик давления | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 16 | J260620 | Болт с шайбой | 3 |
| 16A | J900620 | Болт | 1 |
| 16B | A590106 | Плоская шайба | 1 |
| 20 | 4610592 | Кронштейн | 1 |
| 22 | J260816 | Болт с шайбой | 1 |
| 22A | J900816 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 28 | 4627543 | Гайка | 1 |
| 30 | J260816 | Болт с шайбой | 2 |
| 30A | J900816 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 33 | J271020 | Болт с шайбой | 1 |
| 33A | J901020 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | 4055311 | Ленточный зажим | 1 |
| 36 | 4633354 | Кронштейн | 1 |
| 37 | 4190261 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX33U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
