Кондиционер (2) — HITACHI ZX330LC-5G

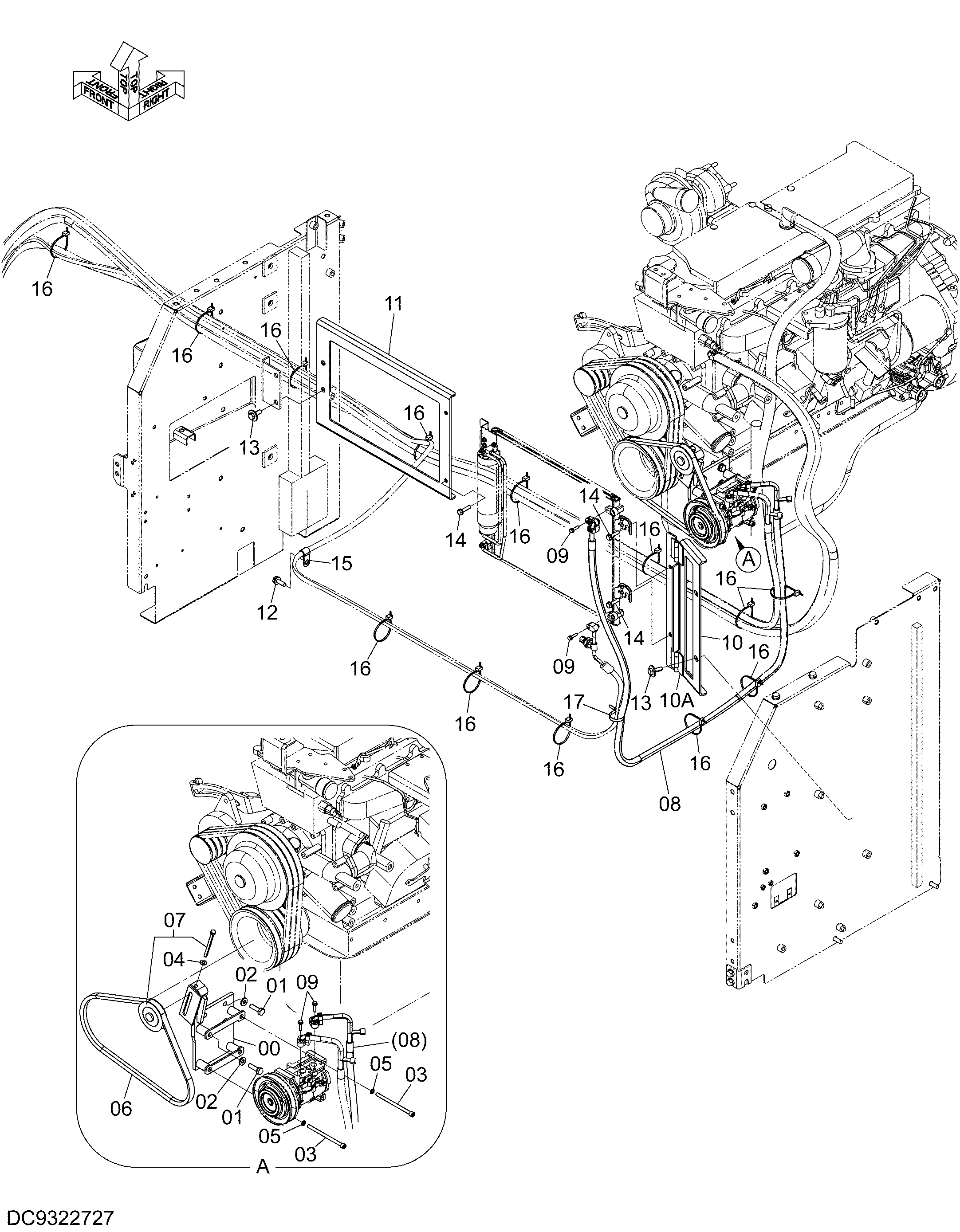

Заводская схема «Кондиционер (2)» для HITACHI ZX330LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7057764 | Кронштейн | 1 |
| 01 | J921035 | Болт | 4 |
| 02 | J222010 | Шайба | 4 |
| 03 | J780806 | Болт с внутренним шестигранником | 4 |
| 04 | A590108 | Плоская шайба | 1 |
| 05 | 4724292 | Шайба | 4 |
| 06 | 4612331 | Ремень V | 1 |
| 07 | 4346770 | Шкив | 1 |
| 08 | 4707539 | Шланг | 1 |
| 09 | J260625 | Болт с шайбой | 4 |
| 09A | J900625 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 10 | 8117101 | Кронштейн | 1 |
| 10A | YA00009284 | Петля | 2 |
| 11 | 8124791 | Кронштейн | 1 |
| 12 | J271030 | Болт с шайбой | 1 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J281030 | Болт с шайбой | 4 |
| 13A | J901030 | Болт | 1 |
| 13B | 4486055 | Шайба | 1 |
| 14 | J260835 | Болт с шайбой | 4 |
| 14A | J900835 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | 4190273 | Зажим | 1 |
| 16 | 4055312 | Ленточный зажим | 13 |
| 17 | 4254600 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
