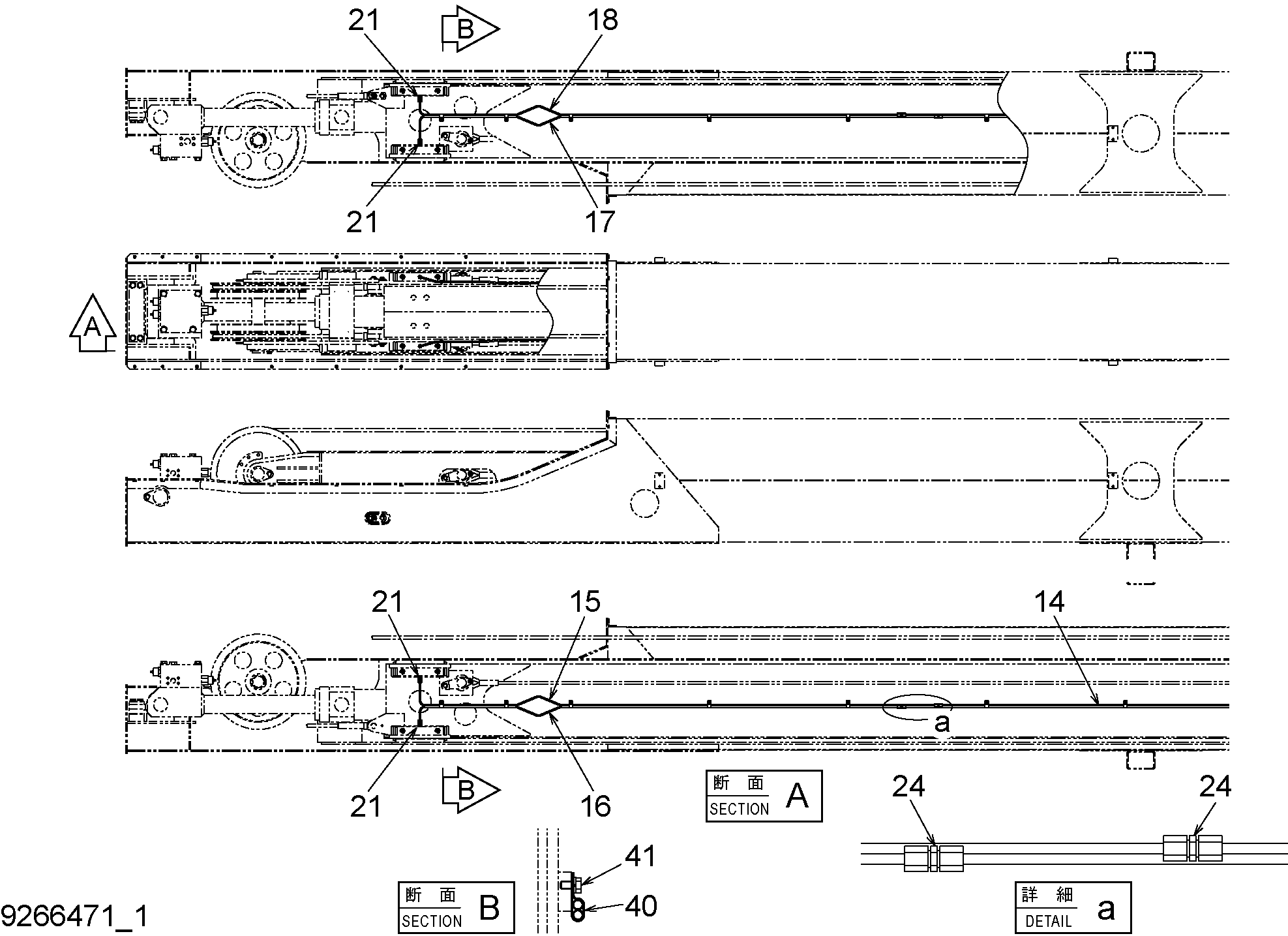

Трубопроводы системы смазки (1) — HITACHI ZX330LC-5G

Заводская схема «Трубопроводы системы смазки (1)» для HITACHI ZX330LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
14	3096116	Трубка	4
15	3096117	Трубка	1
16	3096118	Трубка	1
17	3096119	Трубка	1
18	3096120	Трубка	1
21	4130168	Штуцер трубки	4
24	4130192	Штуцер трубки	4
40	4000862	Зажим трубка	13
41	J900612	Болт	13
42	A590906	Пружинная шайба	13

Для точного подбора сообщите каталожный номер, модель HITACHI ZX330LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
