Телескопик рукоять трубопроводы (1) — HITACHI ZX330LC-5G

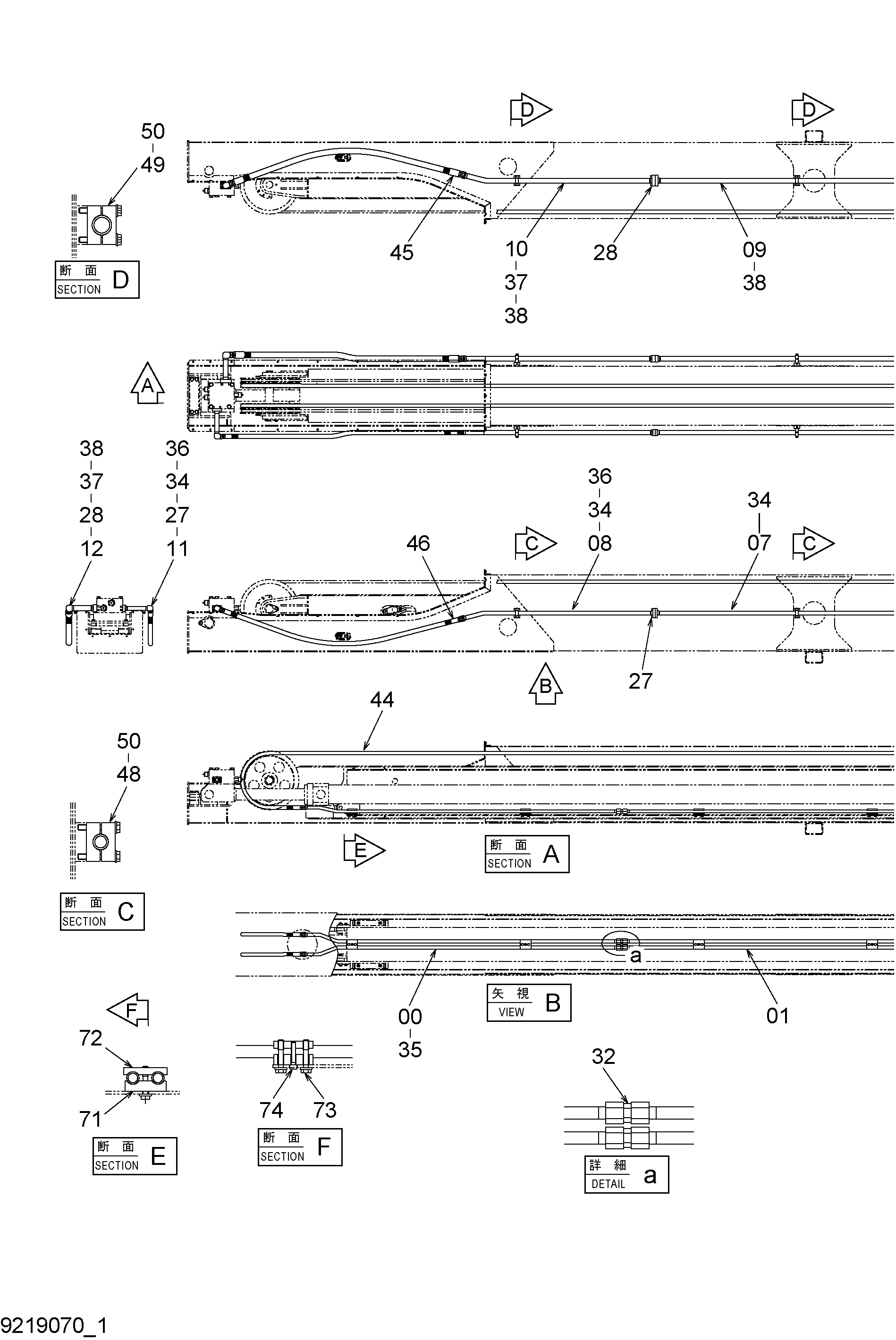

Заводская схема «Телескопик рукоять трубопроводы (1)» для HITACHI ZX330LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9759540 | Трубка | 2 |
| 01 | 9759542 | Трубка | 2 |
| 07 | 9759476 | Трубка | 1 |
| 08 | 9759474 | Трубка | 1 |
| 09 | 9759473 | Трубка | 1 |
| 10 | 9759475 | Трубка | 1 |
| 11 | 9759478 | Трубка | 1 |
| 12 | 9759477 | Трубка | 1 |
| 27 | M341240 | Болт с внутренним шестигранником | 8 |
| 28 | M341450 | Болт с внутренним шестигранником | 8 |
| 32 | 4224932 | Адаптер | 2 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4187328 | Уплотнительное кольцо | 3 |
| 35 | 4187308 | Уплотнительное кольцо | 2 |
| 36 | 966993 | Уплотнительное кольцо | 2 |
| 37 | 4508805 | Уплотнительное кольцо | 2 |
| 38 | 4187329 | Уплотнительное кольцо | 3 |
| 44 | 4482440 | Шланг | 2 |
| 45 | 4483572 | Шланг | 1 |
| 46 | 4286824 | Шланг | 1 |
| 48 | 4334363 | Хомут трубки | 4 |
| 49 | 4334364 | Хомут трубки | 4 |
| 50 | J271285 | Болт с шайбой | 8 |
| 50A | J901285 | Болт | 1 |
| 50B | J222012 | Шайба | 1 |
| 71 | 4624511 | Хомут трубки | 4 |
| 72 | 4480755 | Хомут трубки | 4 |
| 73 | J271265 | Болт с шайбой | 8 |
| 73A | J901265 | Болт | 1 |
| 73B | J222012 | Шайба | 1 |
| 74 | M341050 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
