Основные гидролинии (грейфер телескопик рукоять) — HITACHI ZX330LC-5G

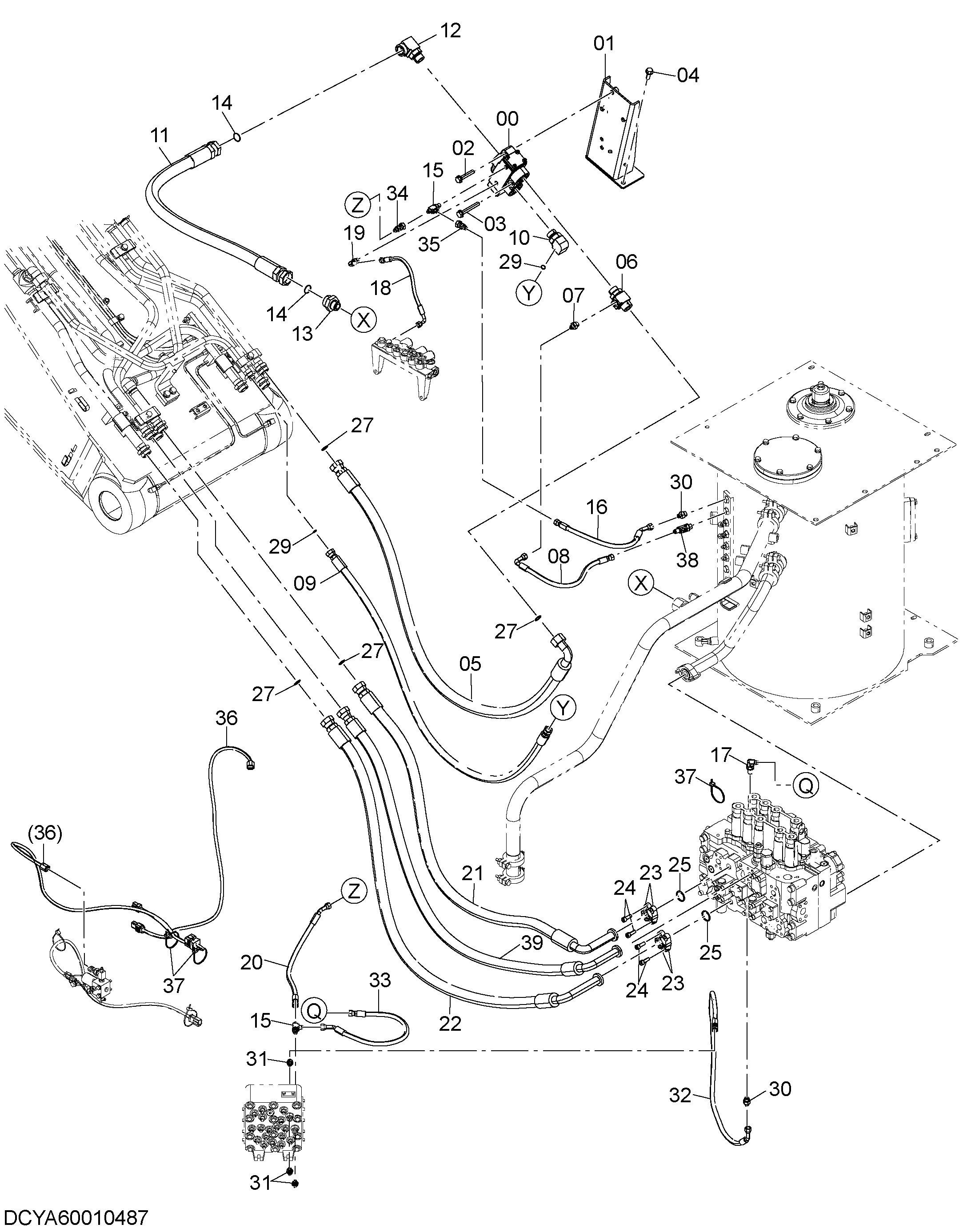

Заводская схема «Основные гидролинии (грейфер телескопик рукоять)» для HITACHI ZX330LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4626057 | Клапан селектор | 1 |
| 01 | 7051130 | Кронштейн | 1 |
| 02 | J271270 | Болт с шайбой | 2 |
| 02A | J901270 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | J271290 | Болт с шайбой | 1 |
| 03A | J901290 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | J271235 | Болт с шайбой | 3 |
| 04A | J901235 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | YA60005319 | В сборе шланг | 1 |
| 05A | 4684635 | Шланг | 1 |
| 05B | 4327294 | Трубка спирал | 6 |
| 06 | 4658041 | Тройник | 1 |
| 07 | 4343680 | Тхроттле | 1 |
| 08 | 4213401 | Шланг | 1 |
| 09 | 9323971 | В сборе шланг | 1 |
| 09A | 4250081 | Шланг | 1 |
| 09B | 4327294 | Защитный кожух | 5 |
| 10 | 4629306 | Угловой штуцер | 1 |
| 11 | YA00012420 | Шланг | 1 |
| 12 | A853380 | Угловой штуцер | 1 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | A853180 | Адаптер | 1 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4187329 | Уплотнительное кольцо | 2 |
| 15 | A852423 | Тройник | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4436264 | Шланг | 1 |
| 17 | 4208913 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4470393 | Шланг | 1 |
| 19 | A852322 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4654417 | Шланг | 1 |
| 21 | 9327128 | В сборе шланг | 1 |
| 21A | 4639528 | Шланг | 1 |
| 21B | 4327294 | Трубка спирал | 6 |
| 22 | YA60014866 | В сборе шланг | 1 |
| 22A | YA00020434 | Шланг | 1 |
| 22B | 4327294 | Трубка спирал | 4 |
| 23 | 962453 | Разъёмный фланец | 4 |
| 24 | J781030 | Болт с внутренним шестигранником | 8 |
| 25 | 966993 | Уплотнительное кольцо | 2 |
| 27 | 4187328 | Уплотнительное кольцо | 4 |
| 29 | 4138938 | Уплотнительное кольцо | 2 |
| 30 | A852133 | Адаптер | 2 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A852123 | Адаптер | 3 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4654406 | Шланг | 1 |
| 33 | 4453063 | Шланг | 1 |
| 34 | 4455491 | Тхроттле | 1 |
| 35 | 4455492 | Тхроттле | 1 |
| 36 | YA00006560 | Жгут проводов | 1 |
| 37 | 4055312 | Ленточный зажим | 5 |
| 38 | 4246385 | Тройник | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | YA60014865 | В сборе шланг | 1 |
| 39A | YA00020433 | Шланг | 1 |
| 39B | 4327294 | Трубка спирал | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
