Трубопроводы системы смазки (2) — HITACHI ZX330LC-5G

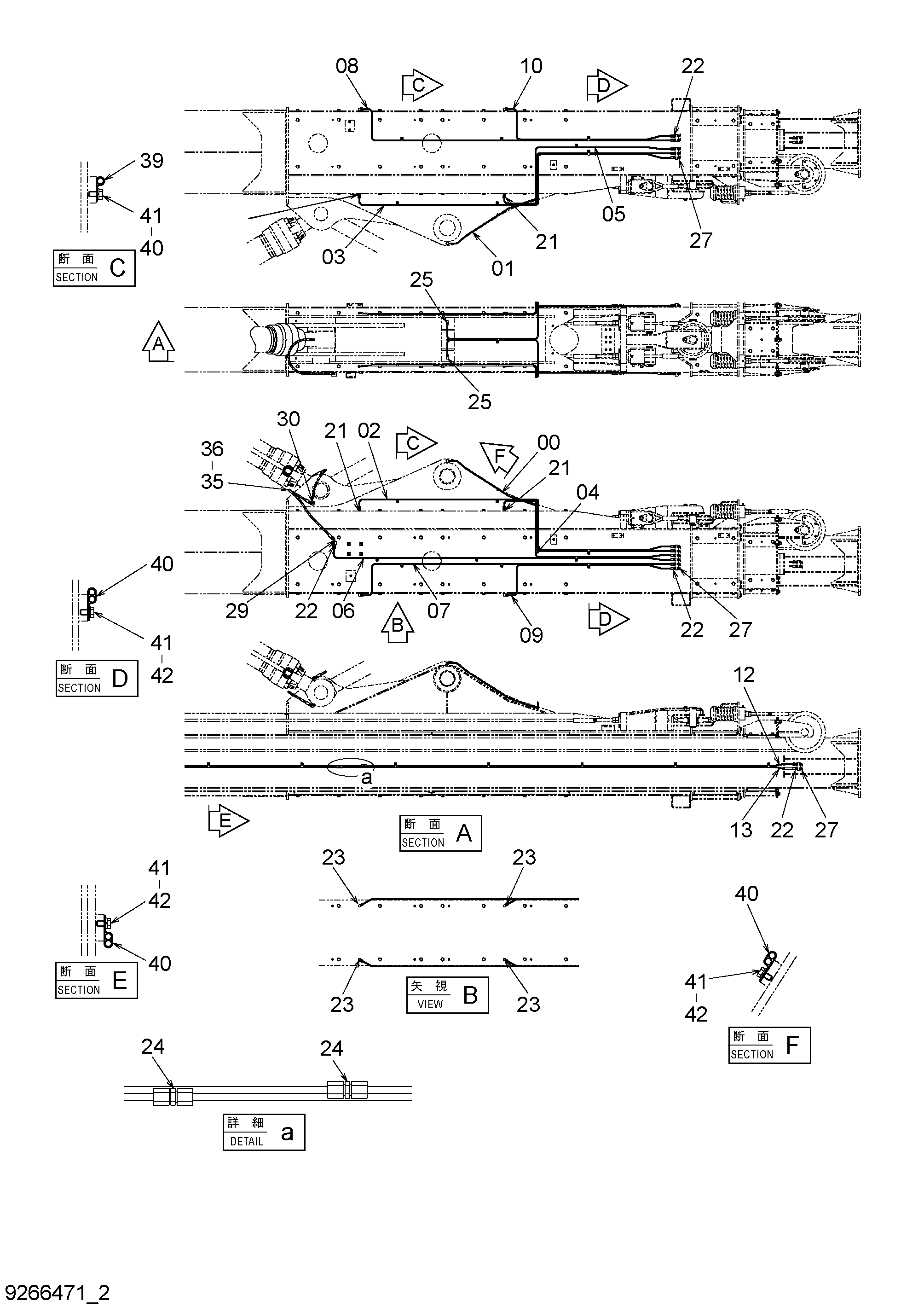

Заводская схема «Трубопроводы системы смазки (2)» для HITACHI ZX330LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3109109 | Трубка | 1 |
| 01 | 3109108 | Трубка | 1 |
| 02 | 3096105 | Трубка | 1 |
| 03 | 3096106 | Трубка | 1 |
| 04 | 3096107 | Трубка | 1 |
| 05 | 3096108 | Трубка | 1 |
| 06 | 3096109 | Трубка | 1 |
| 07 | 3096110 | Трубка | 1 |
| 08 | 3096111 | Трубка | 1 |
| 09 | 3096112 | Трубка | 1 |
| 10 | 3096113 | Трубка | 1 |
| 12 | 3096114 | Трубка | 2 |
| 13 | 3096115 | Трубка | 2 |
| 21 | 4130168 | Штуцер трубки | 4 |
| 22 | 4130169 | Штуцер трубки | 16 |
| 23 | 4130174 | Штуцер трубки | 4 |
| 24 | 4130192 | Штуцер трубки | 4 |
| 25 | 4130175 | Штуцер трубки | 2 |
| 27 | 4148896 | Пресс-маслёнка | 15 |
| 29 | 4154655 | Угловой штуцер | 1 |
| 30 | 4298746 | Угловой штуцер | 1 |
| 35 | 4269800 | Шланг | 1 |
| 36 | 4327293 | Защитный кожух | 2 |
| 39 | 4000854 | Зажим трубка | 11 |
| 40 | 4000862 | Зажим трубка | 21 |
| 41 | J900612 | Болт | 32 |
| 42 | A590906 | Пружинная шайба | 32 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
