Пилотные гидролинии (поток производительность селектор) — HITACHI ZX330LC-5G

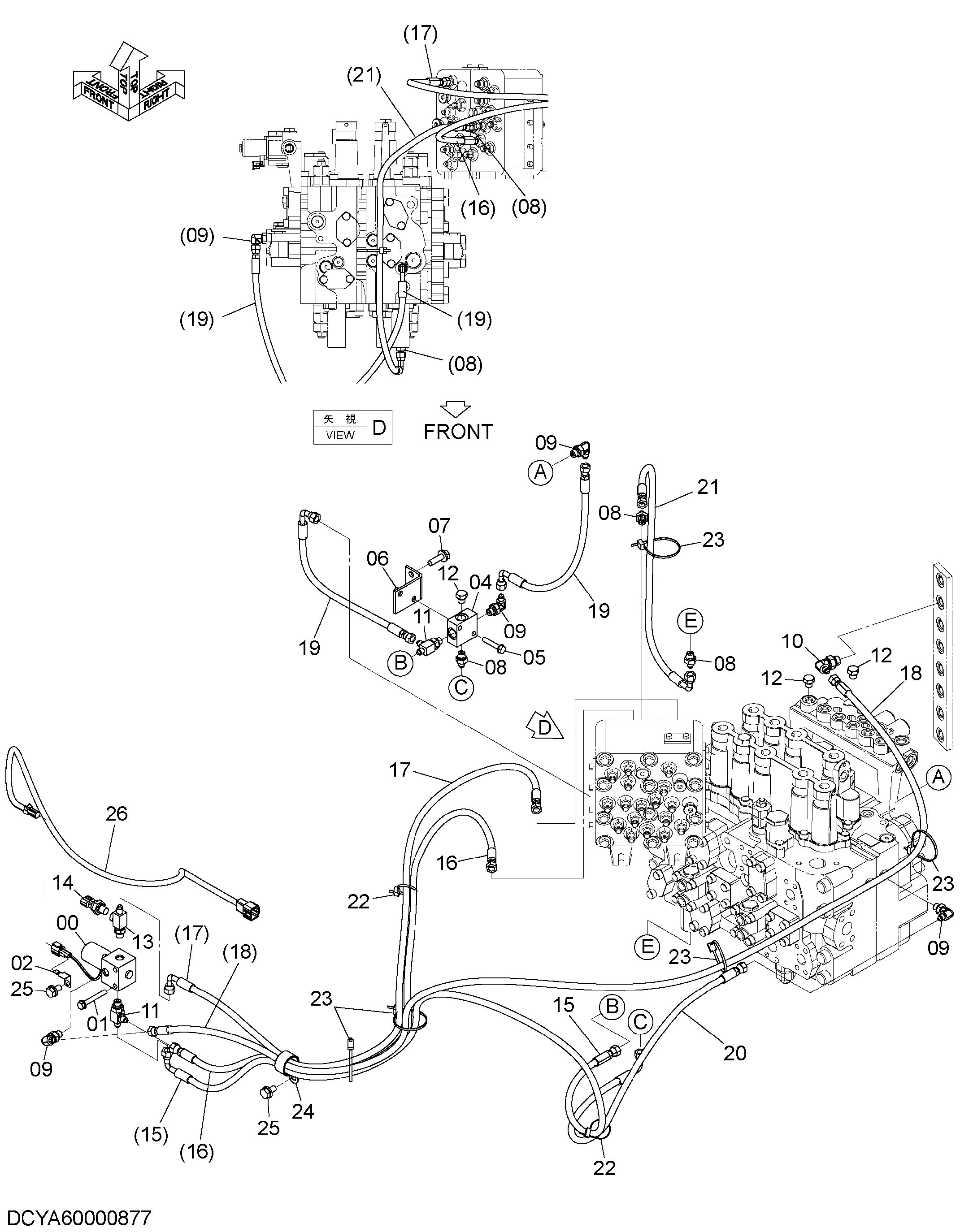

Заводская схема «Пилотные гидролинии (поток производительность селектор)» для HITACHI ZX330LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4729022 | Электромагнитный клапан | 1 |
| 01 | J260860 | Болт с шайбой | 2 |
| 01A | J900860 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4257159 | Кронштейн | 1 |
| 04 | 4411001 | Челночный клапан | 1 |
| 05 | J260845 | Болт с шайбой | 2 |
| 05A | J900845 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | 9764485 | Кронштейн | 1 |
| 07 | J271035 | Болт с шайбой | 2 |
| 07A | J901035 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | A852122 | Адаптер | 3 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852322 | Угловой штуцер | 4 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852332 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852422 | Тройник | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A885002 | Пробка | 3 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4364784 | Тройник | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4436535 | Датчик давления | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4631505 | Шланг | 1 |
| 16 | 4269807 | Шланг | 1 |
| 17 | YA00001429 | Шланг | 1 |
| 18 | 4486006 | Шланг | 1 |
| 19 | 4313240 | Шланг | 2 |
| 20 | 4437902 | Шланг | 1 |
| 21 | 4630946 | Шланг | 1 |
| 22 | 4055311 | Ленточный зажим | 2 |
| 23 | 4055312 | Ленточный зажим | 5 |
| 24 | 4190291 | Зажим | 1 |
| 25 | J271020 | Болт с шайбой | 2 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | YA00008961 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
