Крышка (5) — HITACHI ZX330LC-5G

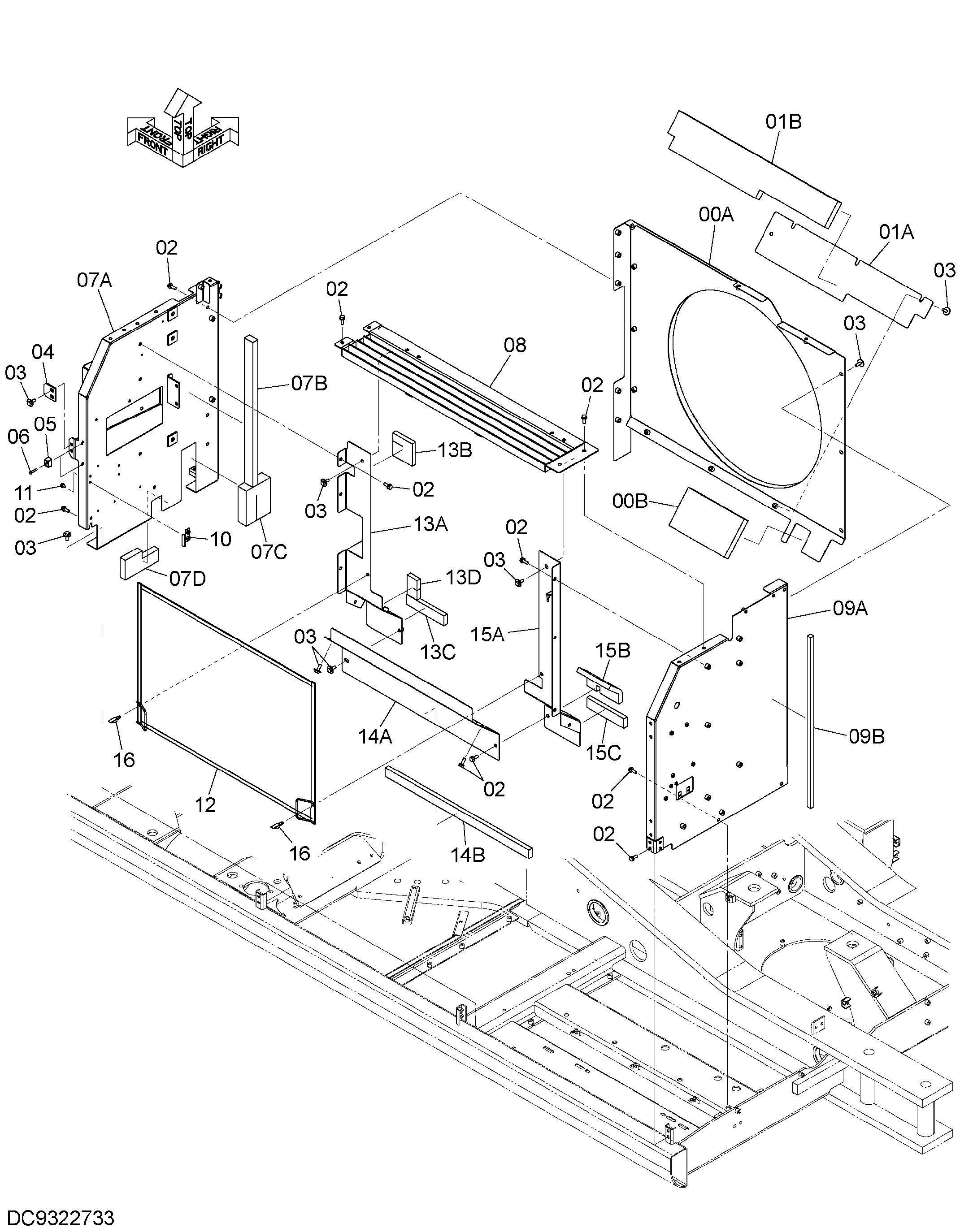

Заводская схема «Крышка (5)» для HITACHI ZX330LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8124787 | Кожух | 1 |
| 00A | 6028702 | Кожух | 1 |
| 00B | 4647711 | Резиновая прокладка | 1 |
| 01 | 9765481 | Крышка | 1 |
| 01A | 4647483 | Крышка | 1 |
| 01B | 4647484 | Резиновая прокладка | 1 |
| 02 | J271030 | Болт с шайбой | 23 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J281030 | Болт с шайбой | 15 |
| 03A | J901030 | Болт | 1 |
| 03B | 4486055 | Шайба | 1 |
| 04 | 4638905 | Ограничитель | 1 |
| 05 | 4652573 | Ограничитель | 2 |
| 06 | J260635 | Болт с шайбой | 4 |
| 06A | J900635 | Болт | 1 |
| 06B | A590106 | Плоская шайба | 1 |
| 07 | 8124785 | Крышка | 1 |
| 07A | 6028700 | Крышка | 1 |
| 07B | 4648792 | Резиновая прокладка | 1 |
| 07C | 4648793 | Резиновая прокладка | 1 |
| 07D | 4723683 | Резиновая прокладка | 1 |
| 08 | 7060392 | Крышка | 1 |
| 09 | 8124786 | Крышка | 1 |
| 09A | 6028701 | Крышка | 1 |
| 09B | 4389790 | Резиновая прокладка | 1 |
| 10 | 9765335 | Ограничитель | 1 |
| 11 | J260816 | Болт с шайбой | 2 |
| 11A | J900816 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 12 | YA40004305 | Сетка | 1 |
| 13 | YA60004978 | Крышка | 1 |
| 13A | YA40004645 | Крышка | 1 |
| 13B | YA00000804 | Резиновая прокладка | 1 |
| 13C | YA00010431 | Резиновое уплотнение | 1 |
| 13D | YA00000801 | Резиновая прокладка | 1 |
| 14 | YA60004979 | Крышка | 1 |
| 14A | YA00007296 | Крышка | 1 |
| 14B | YA00000802 | Резиновая прокладка | 1 |
| 15 | YA60004980 | Крышка | 1 |
| 15A | YA40004646 | Крышка | 1 |
| 15B | YA00010430 | Резиновое уплотнение | 1 |
| 15C | YA00010431 | Резиновое уплотнение | 1 |
| 16 | 4691142 | Замок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
