Гидромолот, гидроножницы трубопроводы (стрела) — HITACHI ZX330LC-5G

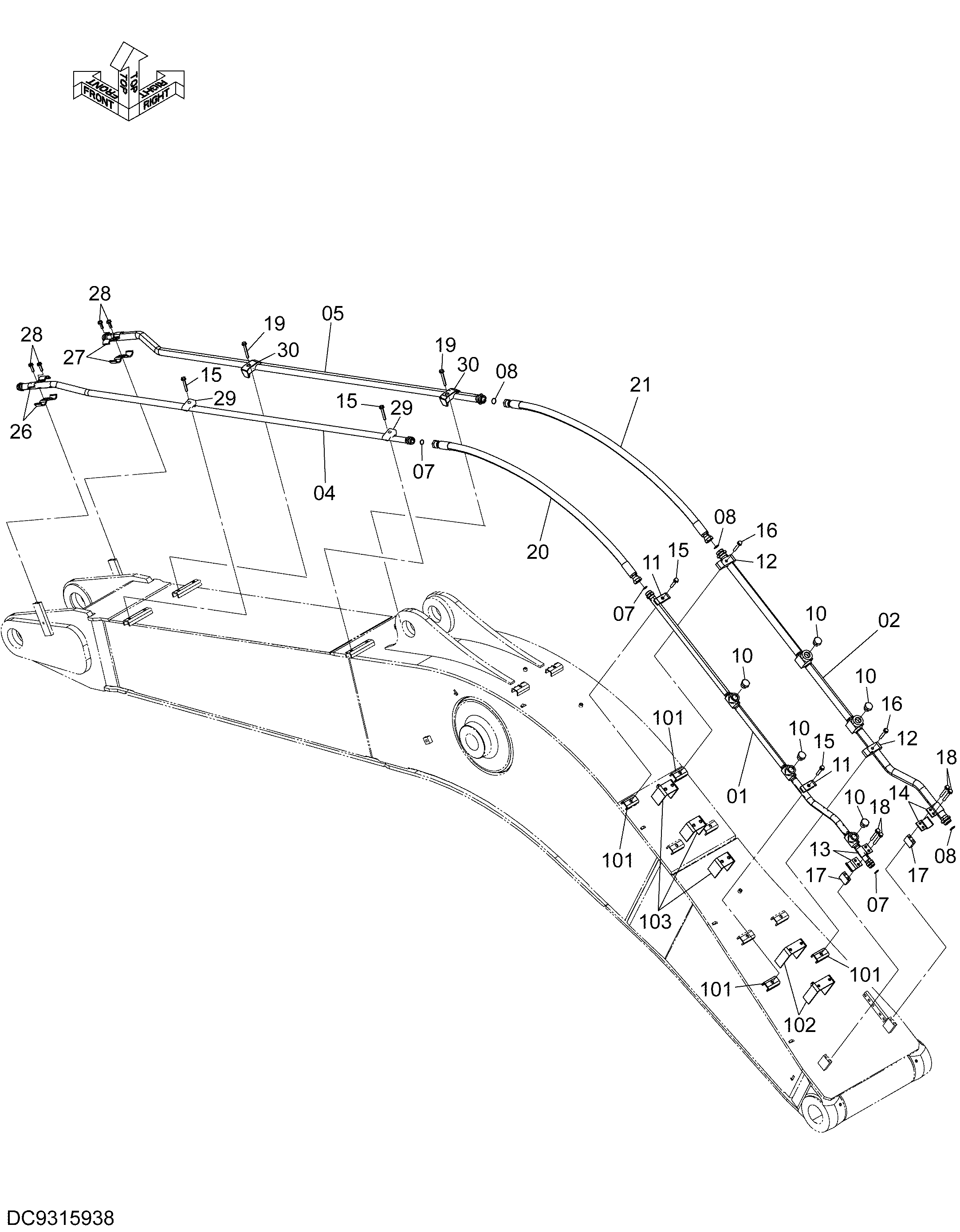

Заводская схема «Гидромолот, гидроножницы трубопроводы (стрела)» для HITACHI ZX330LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA40001505 | Трубка | 1 |
| 02 | YA40001506 | Трубка | 1 |
| 04 | YA40001507 | Трубка | 1 |
| 05 | YA40001508 | Трубка | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 3 |
| 08 | 4187329 | Уплотнительное кольцо | 3 |
| 10 | A885008 | Пробка | 5 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4189860 | Хомут трубки | 2 |
| 12 | 4198598 | Хомут трубки | 2 |
| 13 | 4710794 | Хомут трубки | 2 |
| 14 | 4710795 | Хомут трубки | 2 |
| 15 | 4661580 | Болт с шайбой | 4 |
| 15A | J901270 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 4665709 | Болт с шайбой | 2 |
| 17 | 4710818 | Проставка | 2 |
| 18 | J271200 | Болт с шайбой | 4 |
| 18A | J901200 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | 4657481 | Болт с шайбой | 2 |
| 19A | J901275 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | 4650823 | Шланг | 1 |
| 21 | 4650840 | Шланг | 1 |
| 26 | 4710797 | Хомут трубки | 2 |
| 27 | 4710800 | Хомут трубки | 2 |
| 28 | J271235 | Болт с шайбой | 4 |
| 28A | J901235 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | 4190127 | Хомут трубки | 2 |
| 30 | 4053698 | Хомут трубки | 2 |
| 101 | 9767178 | Седло винта | 4 |
| 102 | YA40001537 | Седло винта | 2 |
| 103 | 9765007 | Седло винта | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
