Обратные трубопроводы (1) — HITACHI ZX330LC-3G

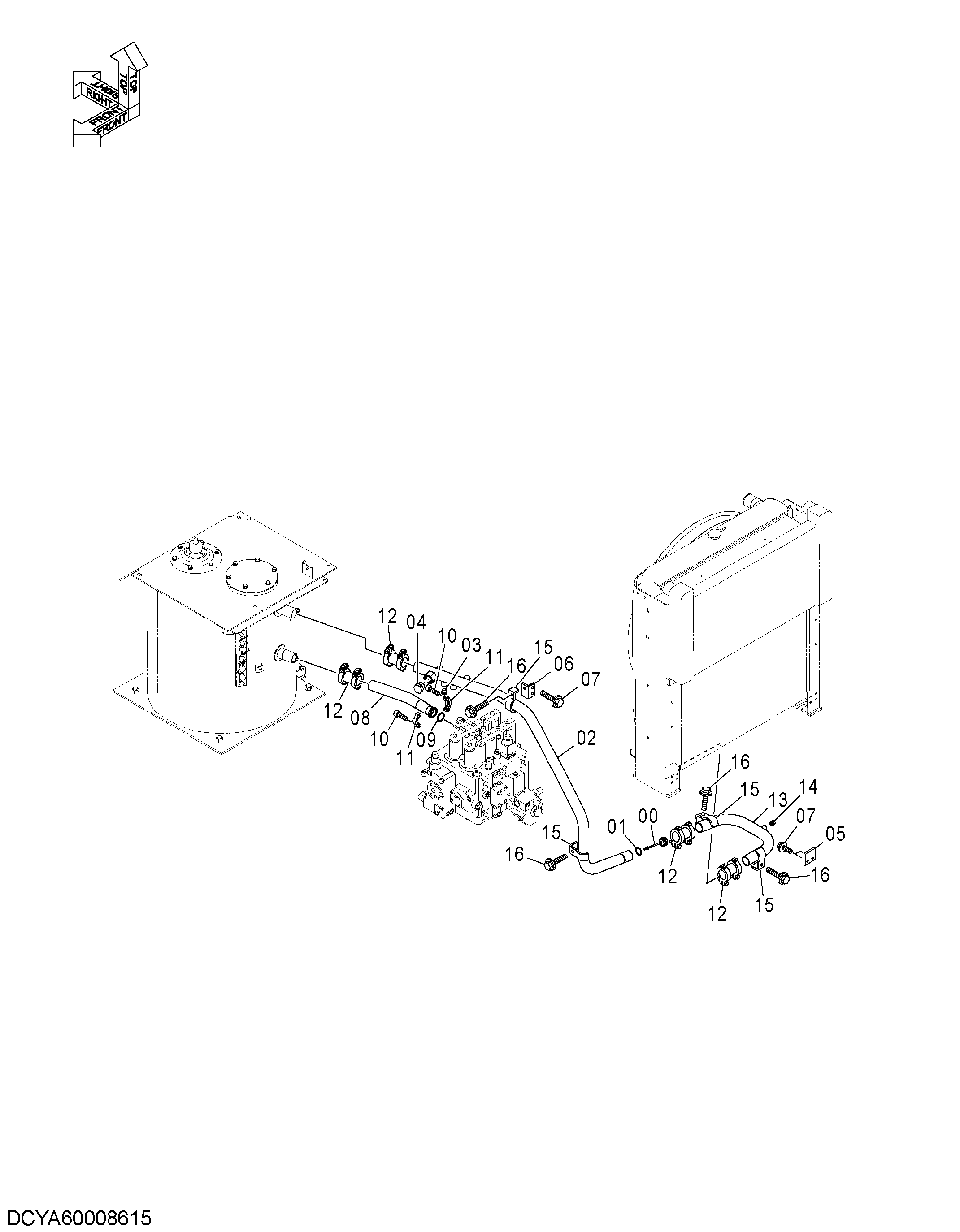

Заводская схема «Обратные трубопроводы (1)» для HITACHI ZX330LC-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4678480 | Клапан | 1 |
| 01 | 991718 | Стопорное кольцо | 1 |
| 02 | 7039891 | Обратная трубка | 1 |
| 03 | A885003 | Пробка | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A885008 | Пробка | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | YA00000879 | Пластина | 1 |
| 06 | 9759266 | Кронштейн | 1 |
| 07 | J281035 | Болт с шайбой | 4 |
| 07A | J901035 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 08 | 8081805 | Обратная трубка | 1 |
| 09 | 4508805 | Уплотнительное кольцо | 1 |
| 10 | J781230 | Болт с внутренним шестигранником | 4 |
| 11 | 4154614 | Разъёмный фланец | 2 |
| 12 | 4067834 замена: 4712342 | Муфта трубка | 4 |
| 12 | 4712342 | Муфта трубка | 4 |
| 13 | 9756199 | Обратная трубка | 1 |
| 14 | A885002 | Пробка | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4053697 | Хомут трубки | 4 |
| 16 | J271270 | Болт с шайбой | 4 |
| 16A | J901270 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330LC-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
