Пилотные гидролинии (PTO/V, поток производительность селектор) — HITACHI ZX330LC-3G

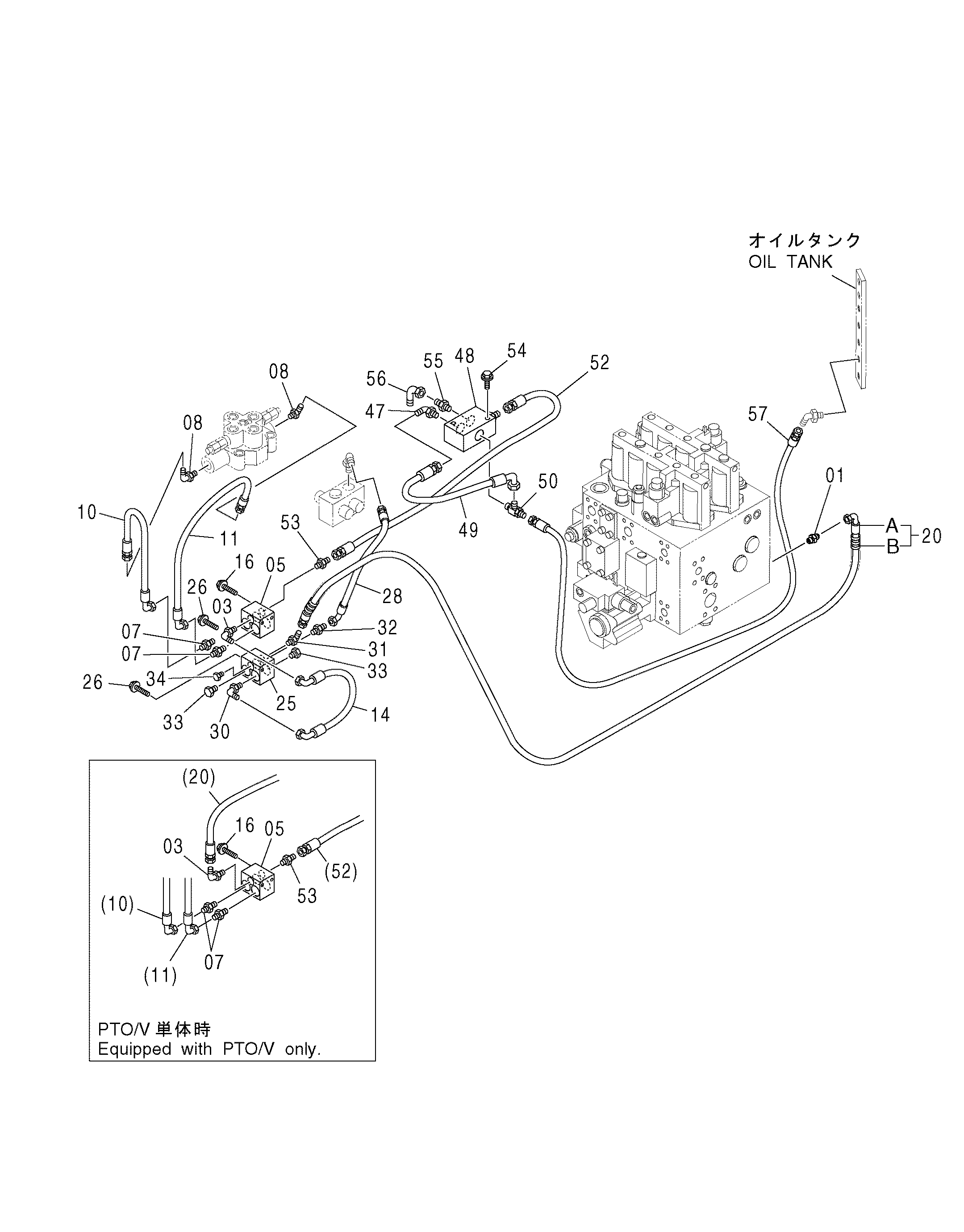

Заводская схема «Пилотные гидролинии (PTO/V, поток производительность селектор)» для HITACHI ZX330LC-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852123 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852323 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4330230 | Челночный клапан | 1 |
| 06 | 4093624 | Пробка | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852133 | Адаптер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852333 | Угловой штуцер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4327461 | Шланг | 1 |
| 11 | 4313340 | Шланг | 1 |
| 14 | 4327439 | Шланг | 1 |
| 16 | J260816 | Болт с шайбой | 2 |
| 16A | J900816 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 20 | 9178352 | Шланг в сборе | 1 |
| 20A | 4369444 | Шланг | 1 |
| 20B | 4327293 | Трубка спирал | 5 |
| 25 | 4330230 | Челночный клапан | 1 |
| 26 | J260816 | Болт с шайбой | 2 |
| 26A | J900816 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 28 | 4285790 | Шланг | 1 |
| 30 | A852333 | Угловой штуцер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A852323 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A852133 | Адаптер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4092534 | Пробка | 2 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4093624 | Пробка | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 47 | A852322 | Угловой штуцер | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4203446 | Клапан | 1 |
| 49 | 4217379 | Шланг | 1 |
| 50 | 4203171 | Тройник | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4269846 | Шланг | 1 |
| 53 | A852123 | Адаптер | 1 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 54 | J260855 | Болт с шайбой | 2 |
| 54A | J900855 | Болт | 1 |
| 54B | A590108 | Плоская шайба | 1 |
| 55 | A852122 | Адаптер | 1 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 4346096 | Унион S | 1 |
| 57 | 4258888 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330LC-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
