Ковш 1.4m3 (JIS 94)(сверхдлинный V зуб) — HITACHI ZX330LC-3G

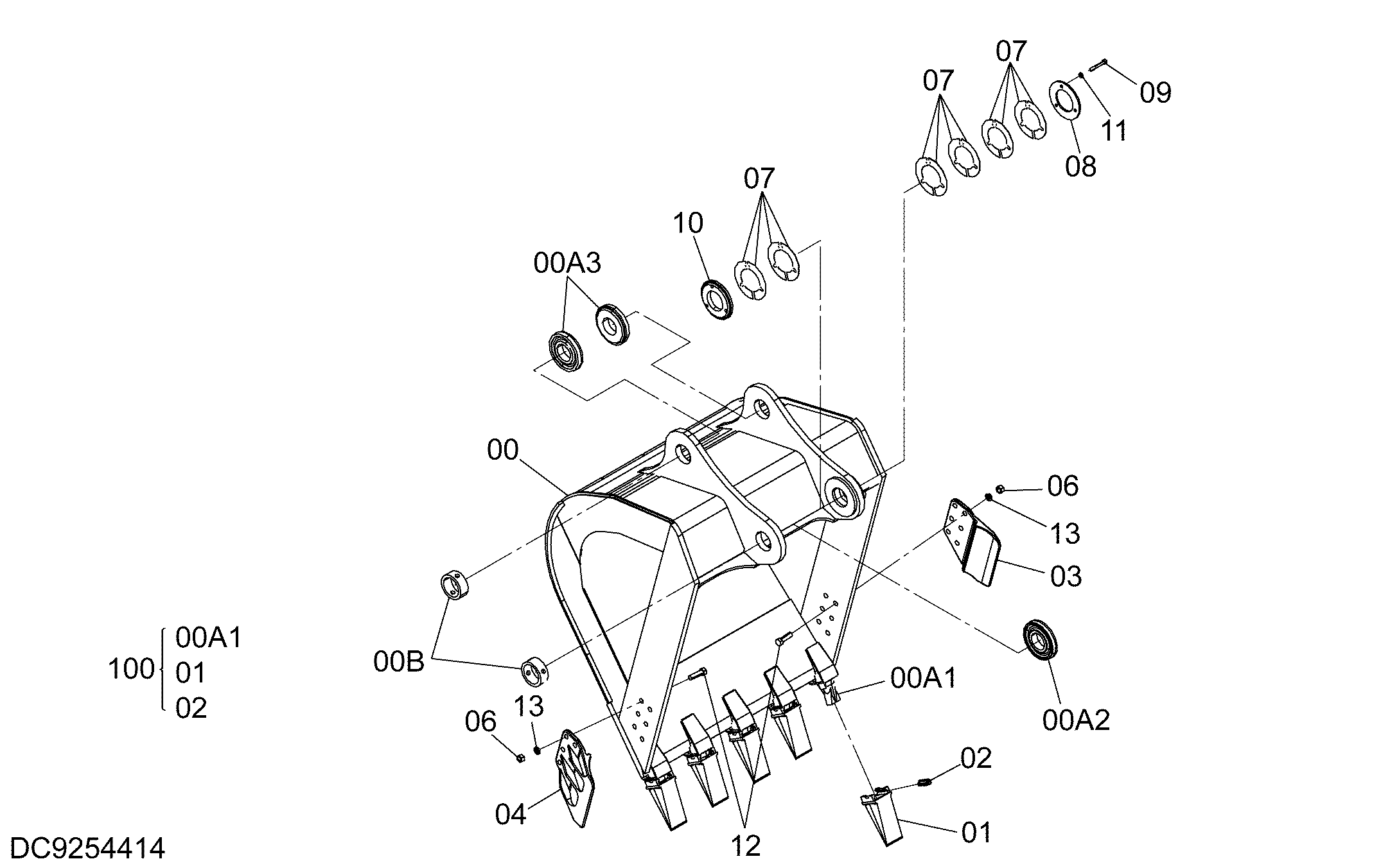

Заводская схема «Ковш 1.4m3 (JIS 94)(сверхдлинный V зуб)» для HITACHI ZX330LC-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9254414 | Ковш в сборе | 1 | |
| 00 | 8102016 | Ковш | 1 |
| 00A | YA40000173 | Ковш | 1 |
| 00A1 | 4400249 | Адаптер зуба | 5 |
| 00A2 | 4445243 | Бобышка | 1 |
| 00A3 | 4225809 | Бобышка | 2 |
| 00B | 4143531 | Ограничитель | 2 |
| 01 | 4400250 | Коронка зуба | 5 |
| 02 | 4400252 | Палец | 5 |
| 03 | 2021232 | Боковой резец | 1 |
| 04 | 2021233 | Боковой резец | 1 |
| 06 | J951022 | Гайка | 12 |
| 07 | 4277930 | Регулировочная шайба | 12 |
| 08 | 4277929 | Пластина | 1 |
| 09 | J901495 | Болт | 3 |
| 10 | 4445247 | Бобышка | 1 |
| 11 | A590914 | Пружинная шайба | 3 |
| 12 | J932275 | Болт | 12 |
| 13 | A590922 | Пружинная шайба | 12 |
| 100 | 9174125 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330LC-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
