Электромагнитный клапан — HITACHI ZX330-HHE

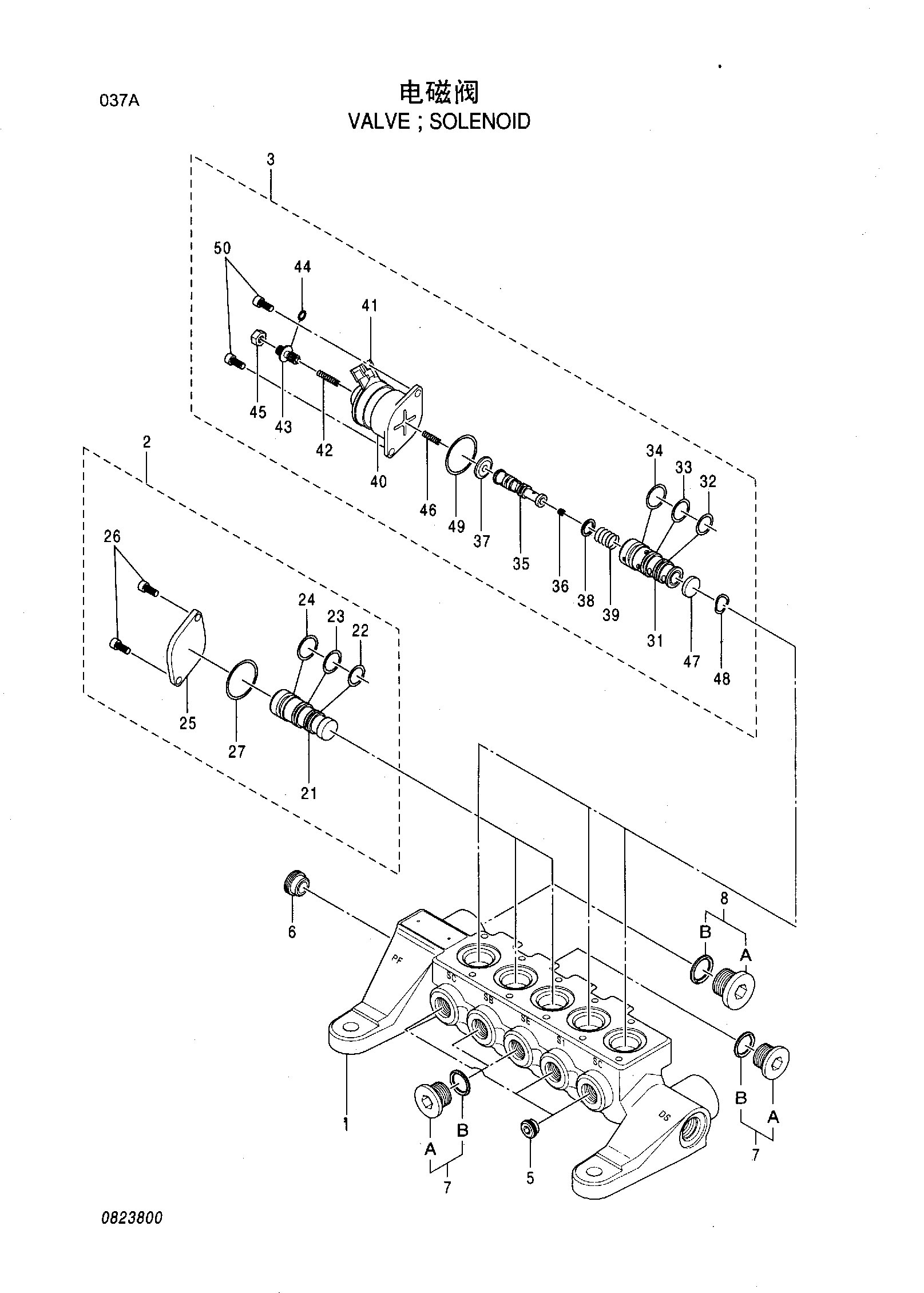

Заводская схема «Электромагнитный клапан» для HITACHI ZX330-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4452247 замена: 9218281 | Электромагнитный клапан | 1 | |
| 9218281 | Электромагнитный клапан | 1 | |
| 2 | 0671302 | Втулка в сборе | 2 |
| 2.21 | 0408415 | Втулка | 1 |
| 2.22 | 0408409 | Уплотнительное кольцо | 1 |
| 2.23 | 0408410 | Уплотнительное кольцо | 1 |
| 2.24 | 0408411 | Уплотнительное кольцо | 1 |
| 2.25 | 0671303 | Пластина | 1 |
| 2.26 | 0387804 | Болт с внутренним шестигранником | 2 |
| 2.27 | 4455989 | Уплотнительное кольцо | 1 |
| 3 | 4455991 | Клапан | 3 |
| 3.32 | 0408409 | Уплотнительное кольцо | 1 |
| 3.33 | 0408410 | Уплотнительное кольцо | 1 |
| 3.34 | 0408411 | Уплотнительное кольцо | 1 |
| 3.48 | 4455990 | Шайба | 1 |
| 3.49 | 4455989 | Уплотнительное кольцо | 1 |
| 3.50 | 0387804 | Болт с внутренним шестигранником | 2 |
| 5 | 4455986 | Фильтр | 3 |
| 6 | 4455987 | Фильтр | 1 |
| 7 | 0709703 | Пробка | 2 |
| 7A | 0671304 | Пробка | 1 |
| 7B | 957366 | Уплотнительное кольцо | 1 |
| 8 | 0670716 | Пробка | 1 |
| 8A | 0823801 | Пробка | 1 |
| 8B | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
