CONTROL PEDAL ( BREAKER & CRUSHER ) — HITACHI ZX330-HHE

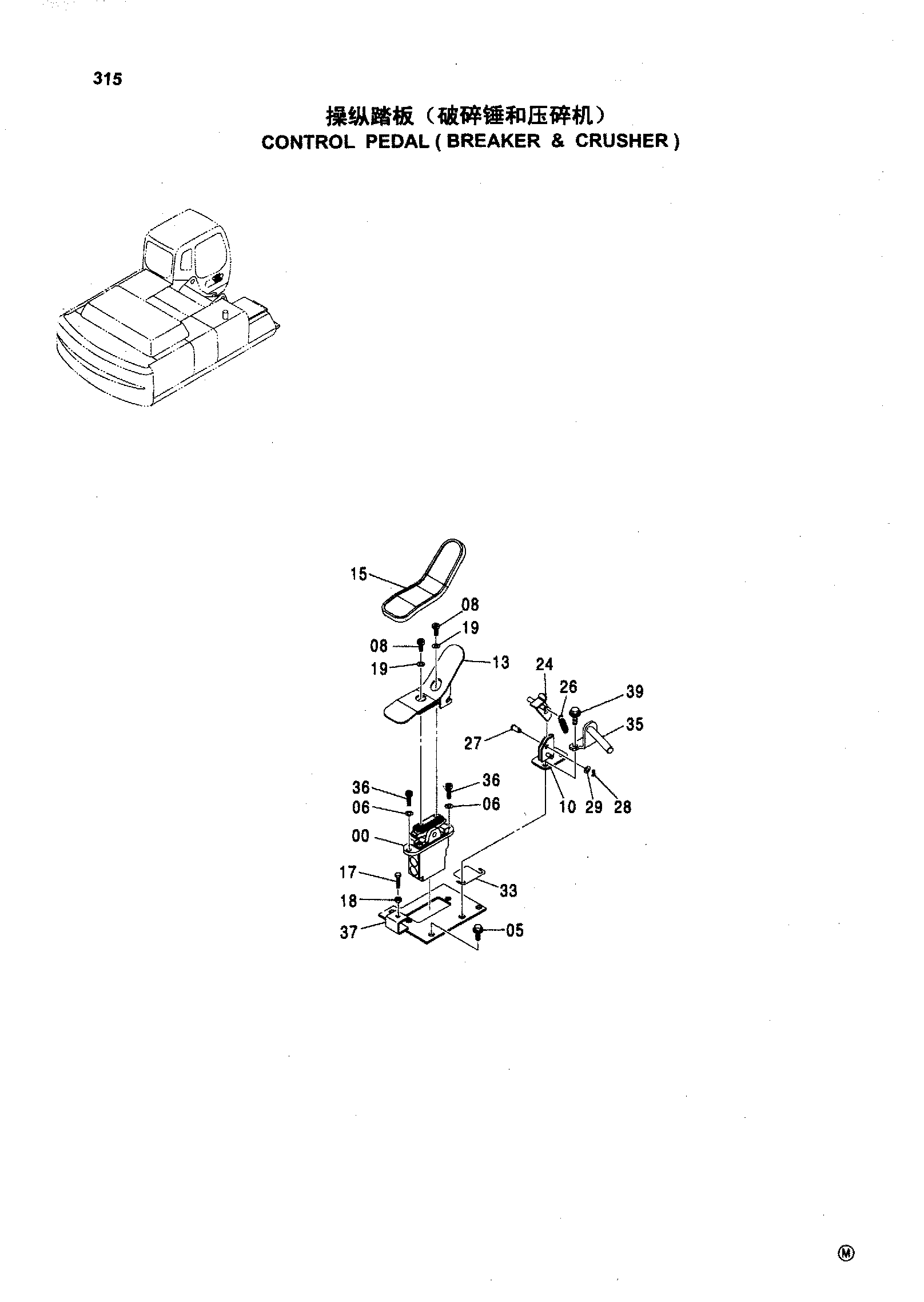

Заводская схема «CONTROL PEDAL ( BREAKER & CRUSHER )» для HITACHI ZX330-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9197490 | Пилотный клапан | 1 |
| 05 | J011030 | Болт с шайбой | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 08 | J781020 | Болт с внутренним шестигранником | 2 |
| 10 | 8080596 | Кронштейн | 1 |
| 13 | 8084644 | Педаль | 1 |
| 15 | 4283758 | Крышка | 1 |
| 17 | 4317640 | Болт | 1 |
| 18 | M500807 | Гайка | 1 |
| 19 | A590910 | Пружинная шайба | 2 |
| 24 | 8084658 | Ограничитель | 1 |
| 26 | 4279604 | Пружина | 1 |
| 27 | 4287795 | Палец | 1 |
| 28 | A763016 | Шплинт | 1 |
| 29 | A590110 | Плоская шайба | 1 |
| 33 | 4461388 | Регулировочная шайба | 3 |
| 35 | 8083128 | Кронштейн | 1 |
| 36 | J781030 | Болт с внутренним шестигранником | 2 |
| 37 | 8087747 | Пластина | 1 |
| 39 | J011040 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
