Инструмент крышка — HITACHI ZX330-HHE

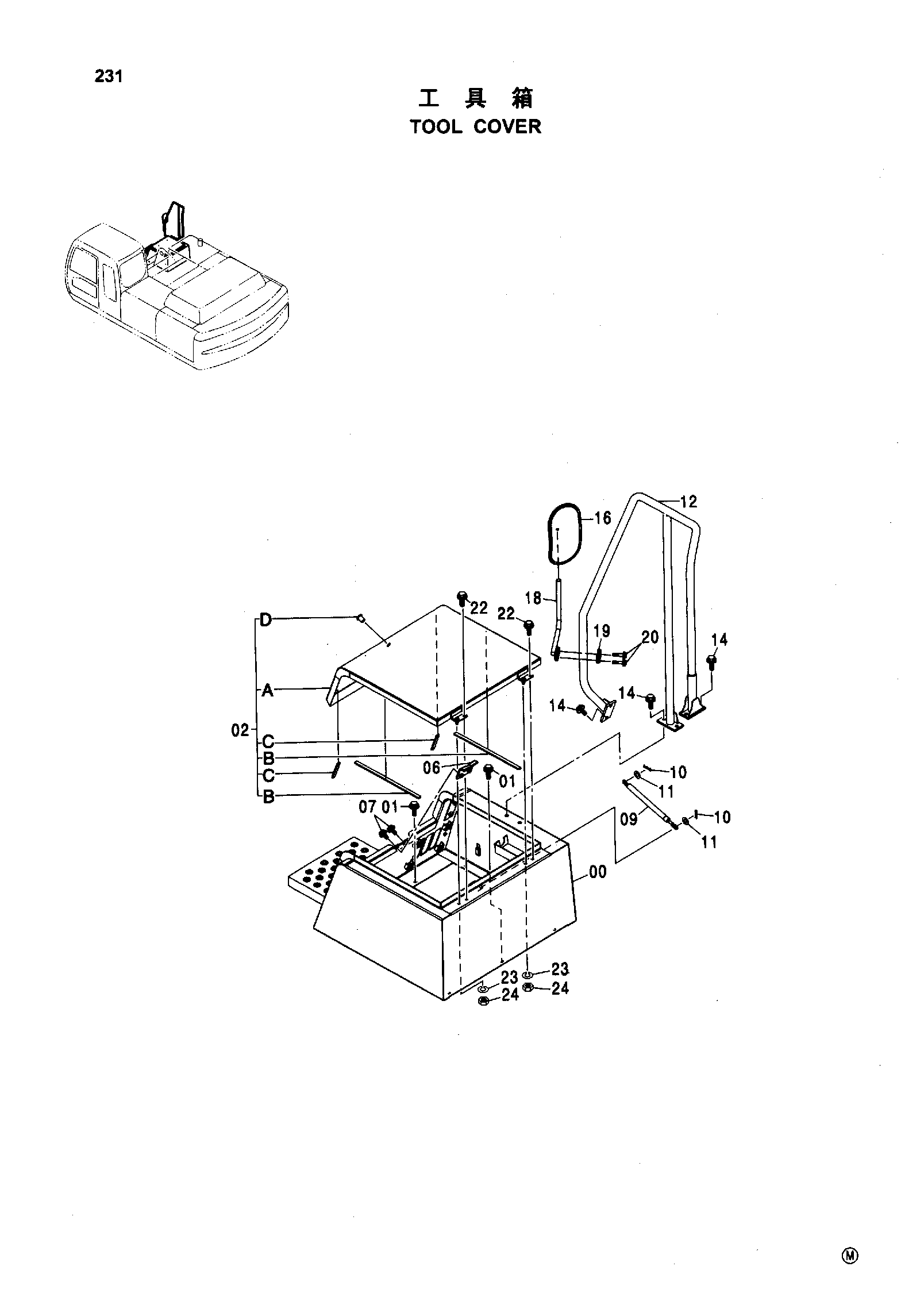

Заводская схема «Инструмент крышка» для HITACHI ZX330-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019360 | Ящик для инструментов | 1 |
| 01 | J021025 | Болт с шайбой | 6 |
| 02 | 7040600 | Крышка в сборе | 1 |
| 02A | 6019996 | Крышка | 1 |
| 02B | 4388212 | Резиновая прокладка | 2 |
| 02C | 4388213 | Резиновая прокладка | 2 |
| 02D | 4379989 | Гидроцилиндр. блокировка | 1 |
| 06 | 9745798 | Защёлка | 1 |
| 07 | J031025 | Болт с шайбой | 2 |
| 09 | 4352457 | Стойка | 1 |
| 10 | 4022697 | Стопорный палец | 2 |
| 11 | A590110 | Плоская шайба | 2 |
| 12 | 6019738 | Стойка | 1 |
| 14 | J011230 | Болт с шайбой | 6 |
| 16 | 4416704 | Зеркало | 1 |
| 18 | 8077521 | Стойка | 1 |
| 19 | 4425481 | Хомут | 1 |
| 20 | J010855 | Болт с шайбой | 2 |
| 22 | J011022 | Болт с шайбой | 2 |
| 23 | A590910 | Пружинная шайба | 2 |
| 24 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
