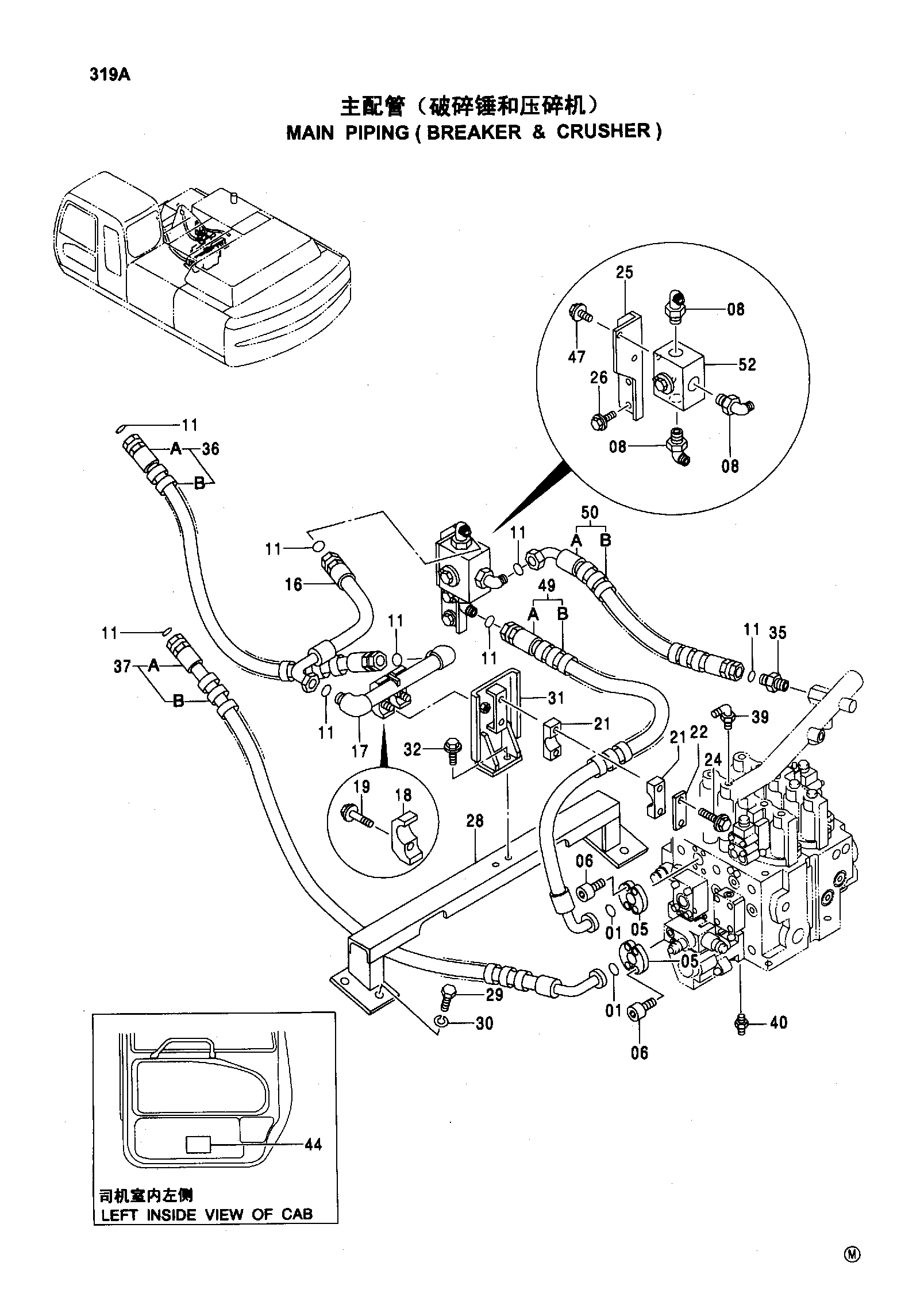

MAIN PIPING ( BREAKER & CRUSHER ) — HITACHI ZX330-HHE
Заводская схема «MAIN PIPING ( BREAKER & CRUSHER )» для HITACHI ZX330-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 966993 | Уплотнительное кольцо | 2 |
| 05 | 962453 | Разъёмный фланец | 4 |
| 06 | J781030 | Болт с внутренним шестигранником | 8 |
| 08 | A853388 | Угловой штуцер | 3 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4187328 | Уплотнительное кольцо | 8 |
| 16 | 4404570 | Шланг | 1 |
| 17 | 9750385 | Трубка | 1 |
| 18 | 4190127 | Хомут трубки | 2 |
| 19 | J011270 | Болт с шайбой | 2 |
| 21 | 4194953 | Хомут | 2 |
| 22 | 4195494 | Пластина | 1 |
| 24 | J011080 | Болт с шайбой | 2 |
| 25 | 4402776 | Кронштейн | 1 |
| 26 | J011025 | Болт с шайбой | 2 |
| 28 | 7034770 | Кронштейн | 1 |
| 29 | J901425 | Болт | 4 |
| 30 | A590914 | Пружинная шайба | 4 |
| 31 | 7034771 | Кронштейн | 1 |
| 32 | J011235 | Болт с шайбой | 2 |
| 35 | A853188 | Адаптер | 1 |
| 35A | 4506429 | Уплотнительное кольцо | 1 |
| 36 | 9173059 | Шланг в сборе | 1 |
| 36A | 4265832 | Шланг | 1 |
| 36B | 4327294 | Защитный кожух | 4 |
| 37 | 9173060 | Шланг в сборе | 1 |
| 37A | 4402781 | Шланг | 1 |
| 37B | 4327294 | Защитный кожух | 6 |
| 39 | 4208913 | Угловой штуцер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4200466 | Адаптер | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4245076W | Информационная табличка | 1 |
| 47 | J011230 | Болт с шайбой | 2 |
| 49 | 9178011 | Шланг в сборе | 1 |
| 49A | 4405689 | Шланг | 1 |
| 49B | 4327294 | Защитный кожух | 2 |
| 50 | 9178010 | Шланг в сборе | 1 |
| 50A | 4407456 | Шланг | 1 |
| 50B | 4327294 | Защитный кожух | 2 |
| 52 | 4455599 | Клапан селектор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
