Гидроцилиндр рукояти — HITACHI ZX330-HHE

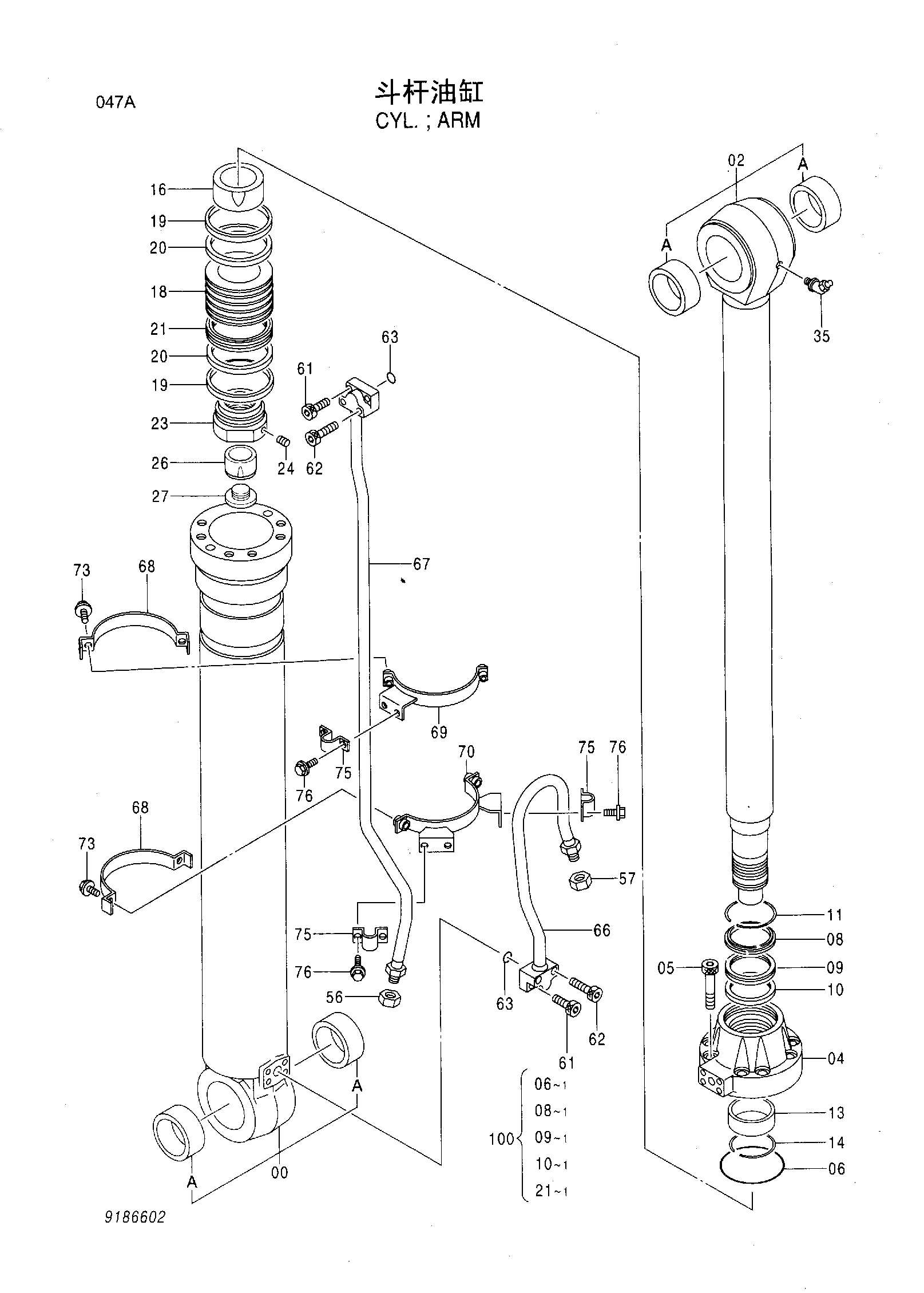

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX330-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9186602 замена: 9206327 | Гидроцилиндр рукояти | 1 | |
| 9206327 | Гидроцилиндр рукояти | 1 | |
| 00-35 | 9206357 замена: 9206360 | Гидроцилиндр. ( пипелесс ) | 1 |
| 00-35 | 9206360 | Гидроцилиндр. ( пипелесс ) | 1 |
| 00 | 7037741 замена: 9206363 | Труба гидроцилиндра | 1 |
| 00 | 9206363 | Труба гидроцилиндра | 1 |
| 00A | 4381859 | Втулка | 2 |
| 02 | 7037432 | Шток поршня | 1 |
| 02A | 4381859 | Втулка | 2 |
| 04 | 1025101 | Головка гидроцилиндра | 1 |
| 05 | M342700 | Болт с внутренним шестигранником | 8 |
| 06 | 4393350 | Уплотнительное кольцо | 1 |
| 08 | 4370927 | Пылезащитное уплотнение | 1 |
| 09 | 4411659 | Уплотнение | 1 |
| 10 | 4411656 | Кольцо | 1 |
| 11 | 4370058 | Стопорное кольцо | 1 |
| 13 | 4370337 | Втулка | 1 |
| 14 | 4372816 | Стопорное кольцо | 1 |
| 16 | 2041632 | Кольцо амортизатор | 1 |
| 18 | 3080654 | Поршень | 1 |
| 19 | 4370063 | Кольцо тефлон | 2 |
| 20 | 4370064 | Износостойкое кольцо | 2 |
| 21 | 4370062 | Уплотнительное кольцо | 1 |
| 23 | 3062096 | Гайка | 1 |
| 24 | 4201806 | Установочный винт | 1 |
| 26 | 3079648 | Кольцо амортизатор | 1 |
| 27 | 4387203 | Пробка | 1 |
| 35 | J75581 | Пресс-маслёнка | 1 |
| 56 | 4260204 | Колпачок | 1 |
| 57 | 4260205 | Колпачок | 1 |
| 61 | M341245 | Болт с внутренним шестигранником | 4 |
| 62 | M341260 | Болт с внутренним шестигранником | 4 |
| 63 | A811035 | Уплотнительное кольцо | 2 |
| 66 | 8070112 | Трубка | 1 |
| 67 | 8070113 | Трубка | 1 |
| 68 | 3088474 | Хомут | 2 |
| 69 | 8079073 | Хомут | 1 |
| 70 | 8079076 | Хомут | 1 |
| 73 | J011035 | Болт с шайбой | 4 |
| 75 | 4174241 | Хомут трубки | 3 |
| 76 | J011025 | Болт с шайбой | 6 |
| 100 | 9180582 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
