Механизм поворота — HITACHI ZX330-HHE

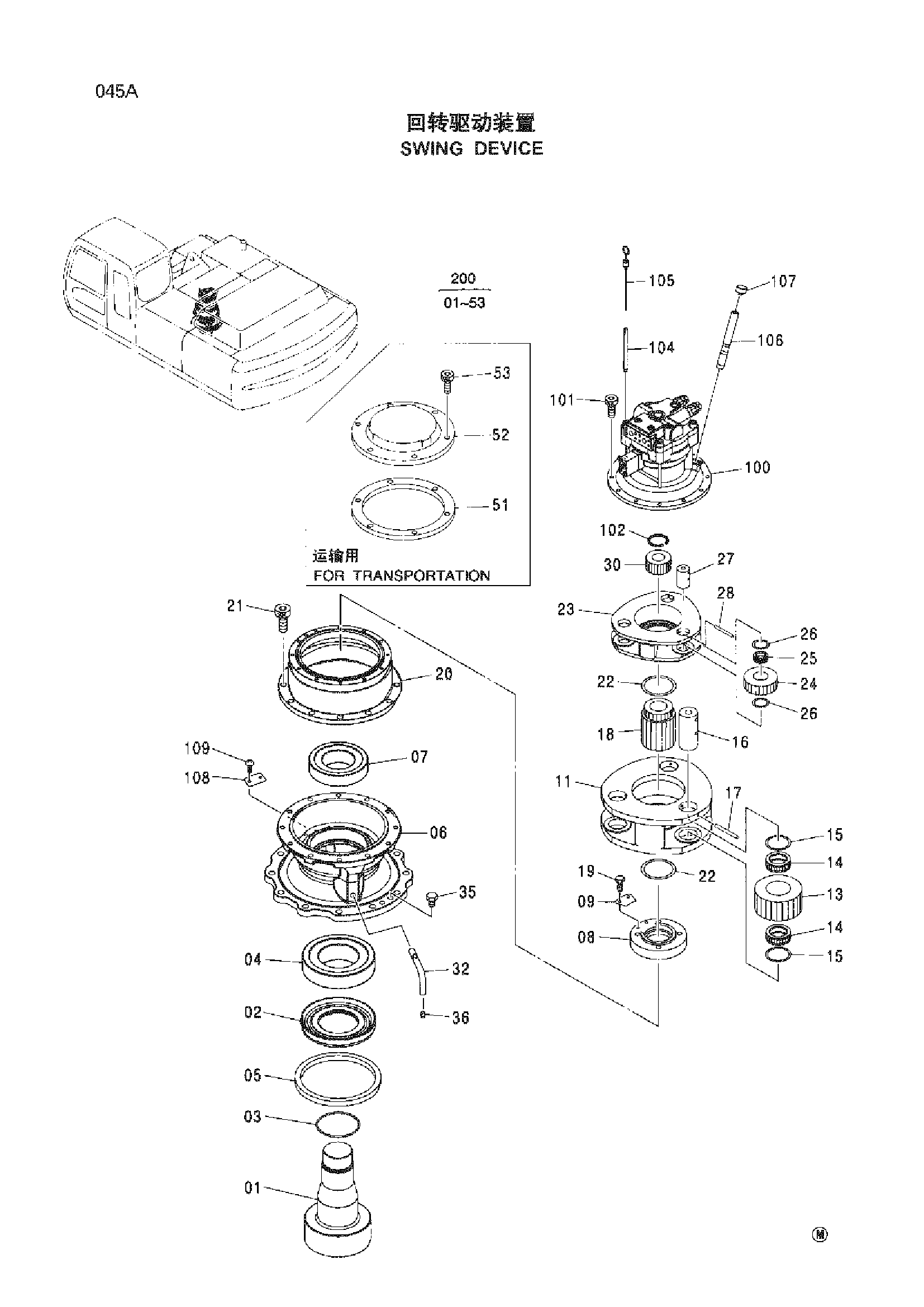

Заводская схема «Механизм поворота» для HITACHI ZX330-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9186784 замена: 9195215 | Механизм поворота в сборе | 1 | |
| 9195215 | Механизм поворота в сборе | 1 | |
| 01 | 2044704 | Вал проп. | 1 |
| 02 | 3088071 | Втулка | 1 |
| 03 | 4412650 | Уплотнительное кольцо | 1 |
| 04 | 4430716 | Роликовый подшипник | 1 |
| 05 | 4430715 | Масляное уплотнение | 1 |
| 06 | 1027932 | Корпус | 1 |
| 07 | 4402481 | Роликовый подшипник | 1 |
| 08 | 3088070 | Гайка | 1 |
| 09 | 4430563 | Стопорная пластина | 1 |
| 11 | 2044703 | Водило 2 | 1 |
| 13 | 3088069 | Планетарная шестерня | 3 |
| 14 | 4445254 | Игольчатый подшипник | 6 |
| 15 | 4430663 | Упорная пластина | 6 |
| 16 | 4430714 | Палец 2 | 3 |
| 17 | 4404947 | Пружинный штифт | 3 |
| 18 | 3075692 | Шестерня SUN 2 | 1 |
| 19 | J901016 | Болт | 2 |
| 20 | 1027953 | Коронная шестерня | 1 |
| 21 | M342050 | Болт с внутренним шестигранником | 12 |
| 22 | 4194454 | Упорная пластина | 2 |
| 23 | 1027952 | Водило | 1 |
| 24 | 3088063 | Планетарная шестерня | 3 |
| 25 | 4190117 | Игольчатый подшипник | 3 |
| 26 | 4430667 | Упорная пластина | 6 |
| 27 | 4144558 | Палец | 3 |
| 28 | 4144525 | Пружинный штифт | 3 |
| 30 | 3088062 | Солнечная шестерня | 1 |
| 32 | 3088126 | Трубка | 1 |
| 35 | 4445354 | Пробка | 2 |
| 36 | 94-2012 | Пробка | 1 |
| 51 | 3080001 | Манжета | 1 |
| 52 | 3080000 | Крышка | 1 |
| 53 | M341228 | Болт с внутренним шестигранником | 4 |
| 100 | 4419718 | Гидромотор | 1 |
| 101 | M341228 | Болт с внутренним шестигранником | 12 |
| 102 | 959499 | Стопорное кольцо | 1 |
| 104 | 4264452 | Трубка | 1 |
| 105 | 3074223 | Указатель уровня | 1 |
| 106 | 4388529 | Трубка | 1 |
| 107 | 4343365 | Колпачок | 1 |
| 108 | 3053093 | Информационная табличка | 1 |
| 109 | M492564 | Приводной винт | 2 |
| 200 | 9204194 | Механизм поворота | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
