PILOT PIPING ( BREAKER & CRUSHER ) — HITACHI ZX330-HHE

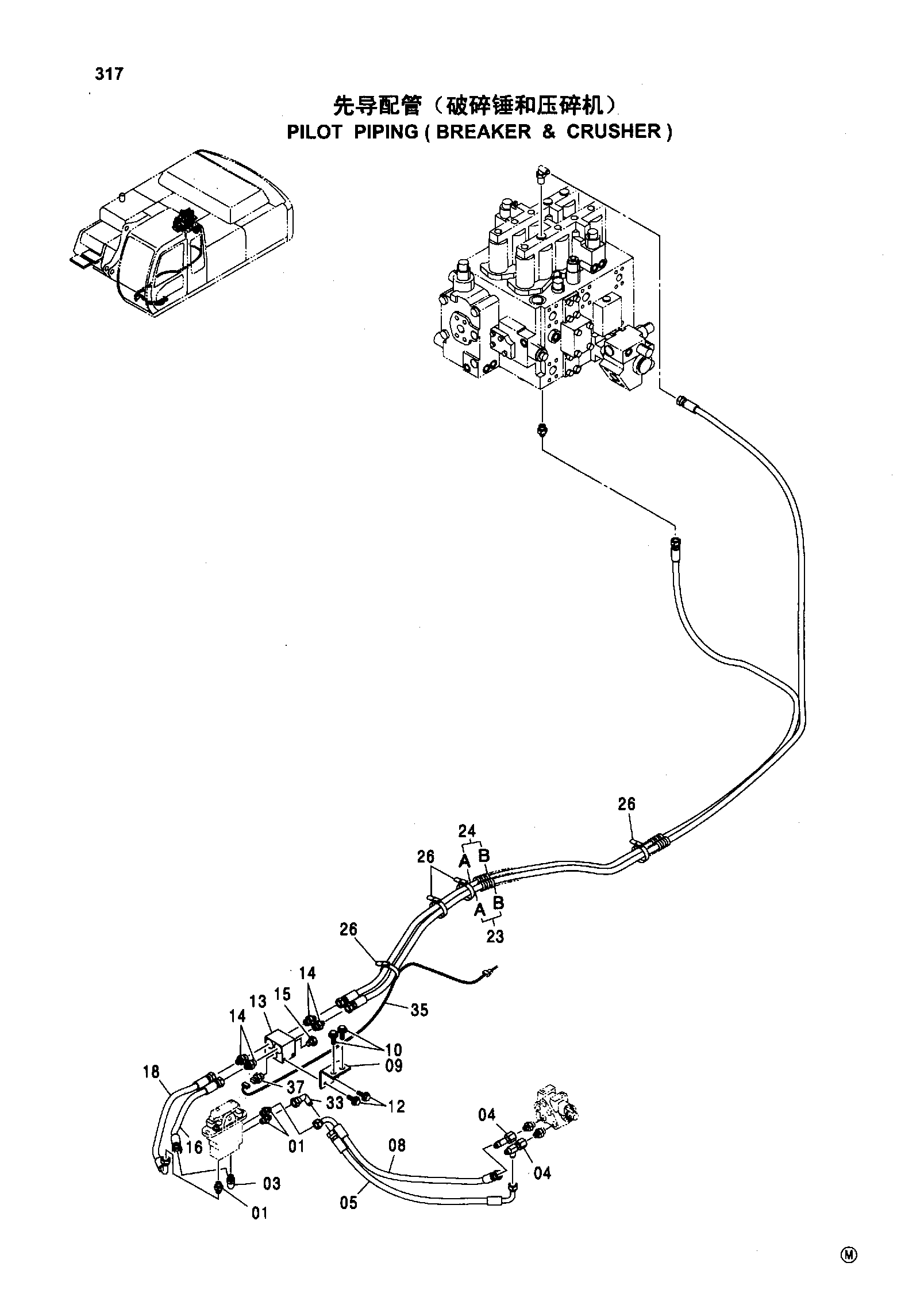

Заводская схема «PILOT PIPING ( BREAKER & CRUSHER )» для HITACHI ZX330-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852123 | Адаптер | 3 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852323 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4246672 | Соединительный штуцер | 2 |
| 05 | 4463952 | Шланг ( P, A3 ) | 1 |
| 08 | 4463953 | Шланг ( T, T2 ) | 1 |
| 09 | 9746294 | Кронштейн | 1 |
| 10 | J011030 | Болт с шайбой | 2 |
| 12 | J010816 | Болт с шайбой | 2 |
| 13 | 4330230 | Челночный клапан | 1 |
| 14 | A852133 | Адаптер | 4 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4093624 | Пробка | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4463973 | Шланг (1, A) | 1 |
| 18 | 4463970 | Шланг (2, B) | 1 |
| 23 | 9207599 | Шланг в сборе | 1 |
| 23A | 4463968 | Шланг (A, PB7) | 1 |
| 23B | 4327293 | Защитный кожух | 1 |
| 24 | 9207598 | Шланг в сборе | 1 |
| 24A | 4463967 | Шланг(B, PA7) | 1 |
| 24B | 4327293 | Защитный кожух | 1 |
| 26 | 4055312 | Ленточный зажим | 5 |
| 33 | 4239976 | Унион S | 1 |
| 35 | 4452432 | Жгут проводов | 1 |
| 37 | 4436535 | Датчик давления | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
