Кондиционер (2) — HITACHI ZX330-HHE

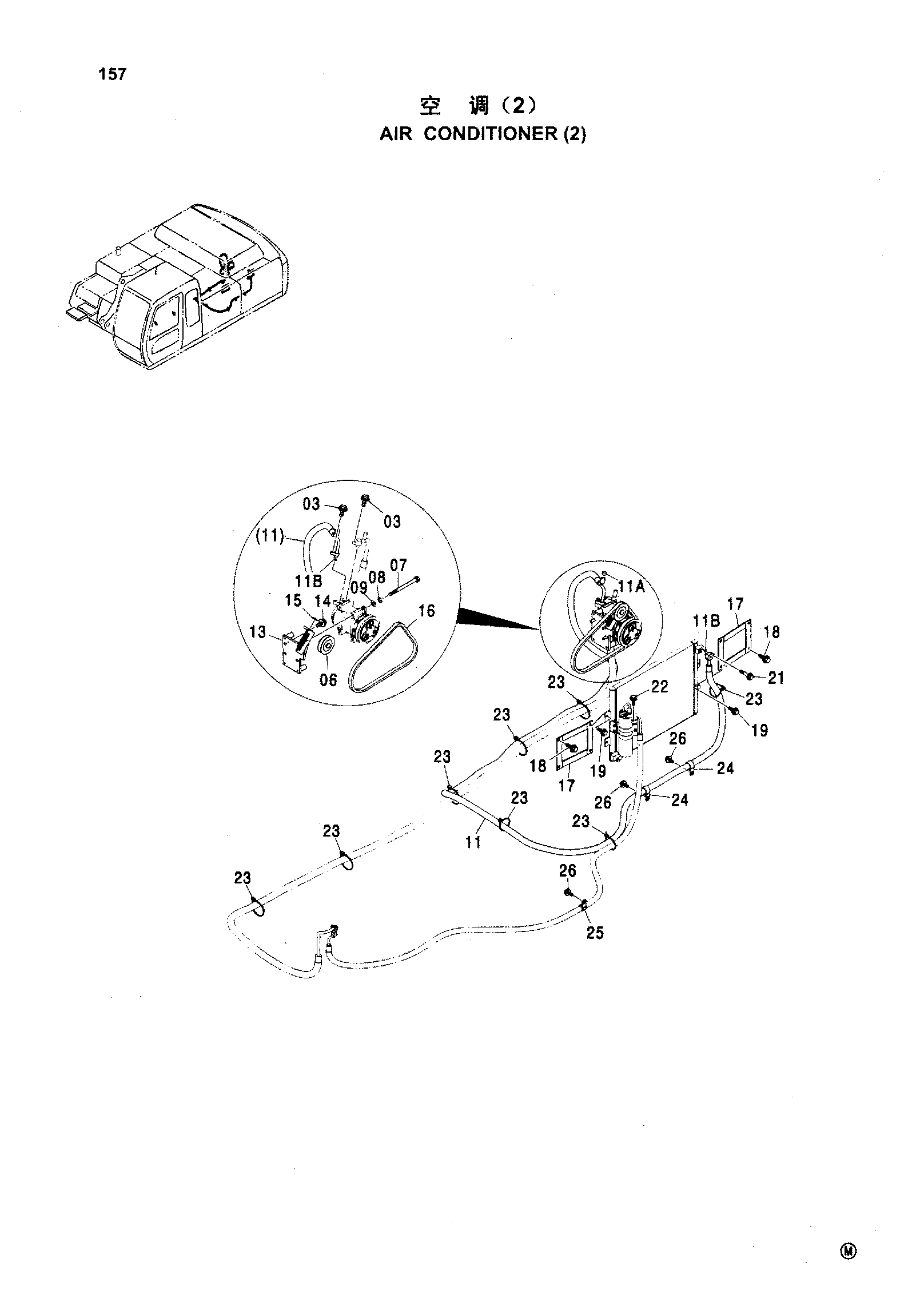

Заводская схема «Кондиционер (2)» для HITACHI ZX330-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J020830 | Болт с шайбой | 2 |
| 06 | 4346770 | Шкив | 1 |
| 07 | J900806 | Болт | 4 |
| 08 | A590908 | Пружинная шайба | 4 |
| 09 | A590108 | Плоская шайба | 4 |
| 11 | 4440219 | Шланг | 1 |
| 11A | 4370247 | Колпачок | 1 |
| 11B | 4421946 | Уплотнительное кольцо | 2 |
| 13 | 7038065 | Кронштейн | 1 |
| 14 | J021035 | Болт с шайбой | 4 |
| 15 | A590108 | Плоская шайба | 1 |
| 16 | 4440383 замена: 4612331 | Ремень V | 1 |
| 16 | 4612331 | Ремень V | 1 |
| 17 | 9755097 | Кронштейн | 2 |
| 18 | J021020 | Болт с шайбой | 4 |
| 19 | J020825 | Болт с шайбой | 4 |
| 21 | J020835 | Болт с шайбой | 1 |
| 22 | J020625 | Болт с шайбой | 1 |
| 23 | 4055312 | Ленточный зажим | 8 |
| 24 | 4192035 | Зажим | 2 |
| 25 | 4190277 | Зажим | 1 |
| 26 | J011020 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
