BOOM PIPING ( BREAKER & CRUSHER ) — HITACHI ZX330-HHE

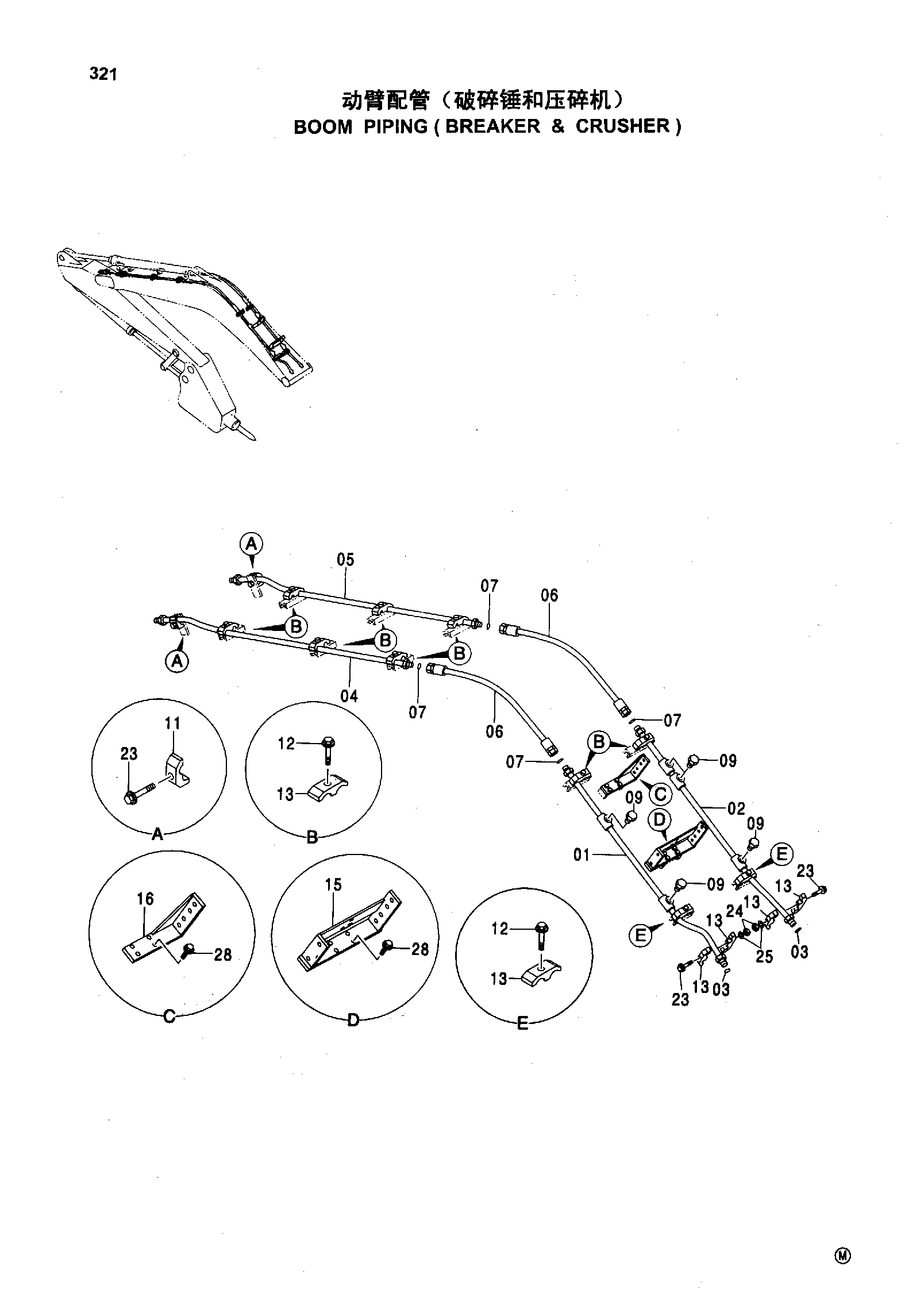

Заводская схема «BOOM PIPING ( BREAKER & CRUSHER )» для HITACHI ZX330-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8085879 | Трубка | 1 |
| 02 | 8085878 | Трубка | 1 |
| 03 | 4187328 | Уплотнительное кольцо | 2 |
| 04 | 8072488 | Трубка | 1 |
| 05 | 8072487 | Трубка | 1 |
| 06 | 4286817 | Шланг | 2 |
| 07 | 4187328 | Уплотнительное кольцо | 4 |
| 09 | 4113926 | Пробка | 5 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4190127 | Хомут трубки | 2 |
| 12 | J011265 | Болт с шайбой | 10 |
| 13 | 4189860 | Хомут трубки | 14 |
| 15 | 8085282 | Кронштейн | 1 |
| 16 | 8085283 | Кронштейн | 1 |
| 23 | J011275 | Болт с шайбой | 4 |
| 24 | J950012 | Гайка | 2 |
| 25 | A590912 | Пружинная шайба | 2 |
| 28 | J021245 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
