Масляный фильтр трубопроводы — HITACHI ZX330-HHE

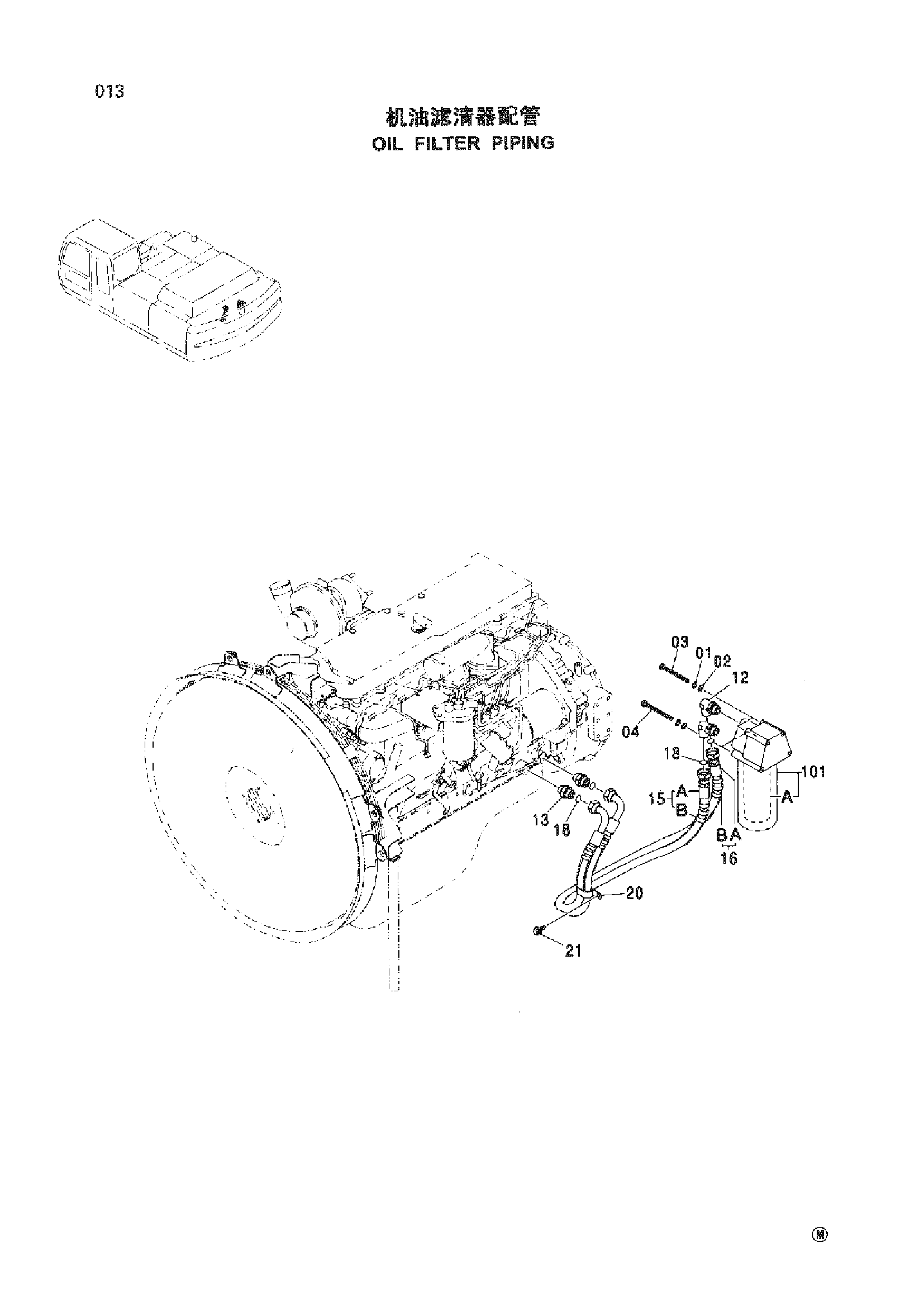

Заводская схема «Масляный фильтр трубопроводы» для HITACHI ZX330-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A590910 | Пружинная шайба | 4 |
| 02 | A590110 | Плоская шайба | 4 |
| 03 | J901004 | Болт | 2 |
| 04 | J901010 | Болт | 2 |
| 12 | 4473870 | Угловой штуцер | 2 |
| 12A | 4153103 | Уплотнительное кольцо | 1 |
| 13 | 4473871 | Адаптер | 2 |
| 13A | 4153103 | Уплотнительное кольцо | 1 |
| 15 | 9243514 | Шланг в сборе | 1 |
| 15A | 4625787 | Шланг масляный | 1 |
| 15B | 4446406 | Защитный кожух | 1 |
| 16 | 9243516 | Шланг в сборе | 1 |
| 16A | 4625788 | Шланг масляный | 1 |
| 16B | 4446406 | Защитный кожух | 1 |
| 18 | 4430912 | Уплотнительное кольцо | 4 |
| 20 | 4411911 | Зажим | 1 |
| 21 | J011020 | Болт с шайбой | 1 |
| 101 | 4485262 | Масляный фильтр | 1 |
| 101A | 4484495 | Фильтр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
