Гидроцилиндр стрелы (правый) — HITACHI ZX330-5G

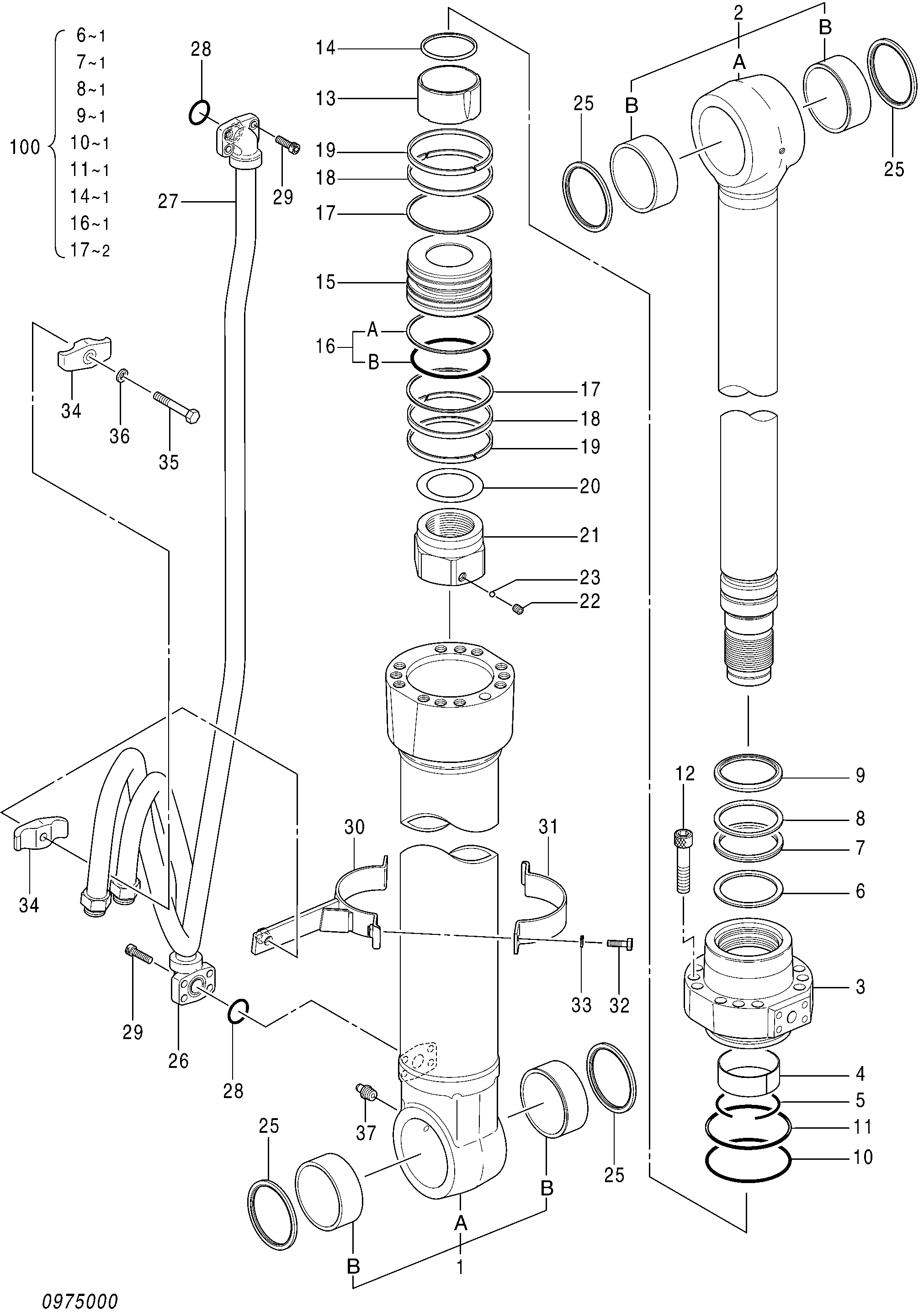

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI ZX330-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4628636 | Гидроцилиндр стрелы (правый) | 1 | |
| 1 | 0975001 | Труба гидроцилиндра в сборе | 1 |
| 1B | 4381855 | Палец втулка | 2 |
| 2 | 0975002 | Шток поршня в сборе | 1 |
| 2B | 4381855 | Палец втулка | 2 |
| 3 | 0975005 | Головка гидроцилиндра | 1 |
| 4 | 0836104 | Втулка | 1 |
| 5 | 0208504 | Стопорное кольцо | 1 |
| 6 | 0974306 | Кольцо буффер | 1 |
| 7 | 0974307 | У-ринг | 1 |
| 8 | 0836107 | Опорное кольцо | 1 |
| 9 | 0807904 | Грязесъёмное кольцо | 1 |
| 10 | A811140 | Уплотнительное кольцо | 1 |
| 11 | 0962004 | Опорное кольцо | 1 |
| 12 | 0166012 | Болт с внутренним шестигранником | 12 |
| 13 | 0836108 | Амортизирующий подшипник | 1 |
| 14 | 0836109 | Уплотнение амортизатор | 1 |
| 15 | 0975006 | Поршень | 1 |
| 16 | 0373411 | Уплотнительное кольцо | 1 |
| 17 | 0492208 | Опорное кольцо | 2 |
| 18 | 0962008 | Кольцо | 2 |
| 19 | 0373413 | Кольцо | 2 |
| 20 | 0373414 | Регулировочная шайба | 1 |
| 21 | 0867308 | Гайка | 1 |
| 22 | 0352715 | Установочный винт | 1 |
| 23 | 0104404 | Шарик | 1 |
| 25 | 4337631 | Грязесъёмное кольцо | 4 |
| 26 | 0975008 | Трубка | 1 |
| 27 | 0975009 | Трубка | 1 |
| 28 | 984614 | Уплотнительное кольцо | 2 |
| 29 | M341236 | Болт с внутренним шестигранником | 8 |
| 30 | 0975010 | Лента | 1 |
| 31 | 0975011 | Лента | 1 |
| 32 | J901035 | Болт | 2 |
| 33 | A590910 | Шайба | 2 |
| 34 | 0236915 | Держатель | 2 |
| 35 | 0236916 | Болт | 1 |
| 36 | A590914 | Пружинная шайба | 1 |
| 37 | J75481 | Пресс-маслёнка | 1 |
| 100 | 4649049 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
