Гидроцилиндр рукояти — HITACHI ZX330-5G

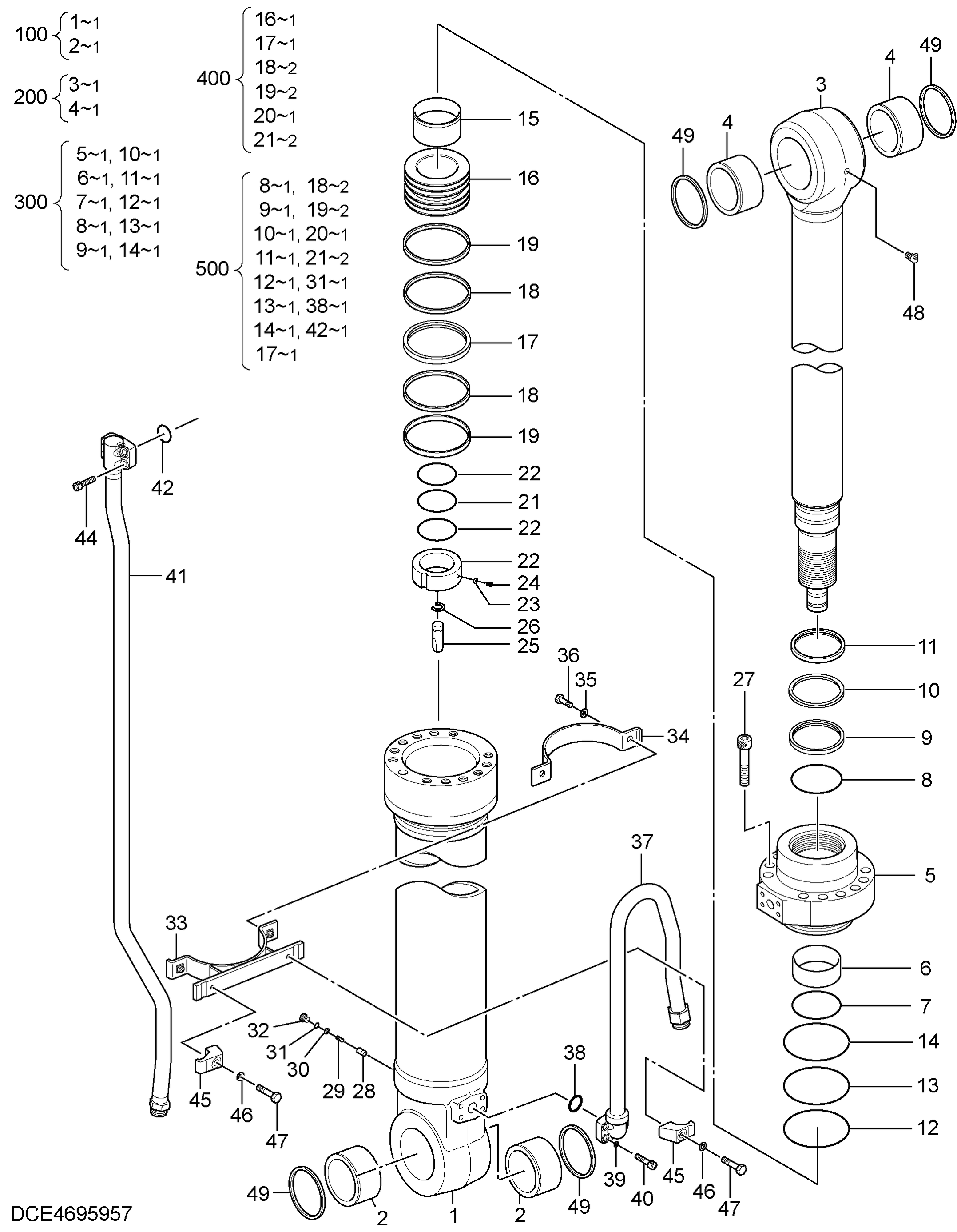

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX330-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4695957	Гидроцилиндр рукояти	1
2	4630702	Втулка	2
4	4630702	Втулка	2
5	1224406	Головка гидроцилиндра	1
6	1237306	Втулка	1
7	1237307	Стопорное кольцо	1
8	XB00001968	Уплотнение	1
9	1237309	U-образная манжета	1
10	1237310	Опорное кольцо	1
11	1237311	Пылезащитное уплотнение	1
12	A811160	Уплотнительное кольцо	1
13	XB00001969	Опорное кольцо	1
14	1237312	Уплотнительное кольцо	1
15	1237313	Амортизирующий подшипник	1
16	XB00001970	Поршень	1
17	XB00001971	Уплотнение	1
18	XB00001972	Износостойкое кольцо	2
19	YA00001723	Износостойкое кольцо	2
20	1237317	Уплотнительное кольцо	1
21	1237318	Опорное кольцо	2
22	1237319	Гайка	1
23	1237122	Стальной шарик	1
24	1237123	Установочный винт	1
25	XB00001974	Кольцо амортизатор	1
26	XB00001975	Кольцо	1
27	1237320	Болт с внутренним шестигранником	14
28	1237321	Обратный клапан	1
29	1237322	Пружина	1
30	1237323	Опора пружина	1
31	4509180	Уплотнительное кольцо	1
32	1237325	Пробка	1
35	A590912	Пружинная шайба	2
36	J901240	Болт	2
37	1237329	Трубка	1
38	984614	Уплотнительное кольцо	1
39	A590912	Пружинная шайба	4
40	XB00001961	Болт с внутренним шестигранником	4
41	1237330	Трубка	1
42	984614	Уплотнительное кольцо	1
43	A590912	Пружинная шайба	4
44	XB00001961	Болт с внутренним шестигранником	4
45	1237331	Хомут трубки	2
46	A590916	Пружинная шайба	2
47	J901670	Болт	2
48	XB00000361	Пресс-маслёнка	1
49	1237129	Грязесъёмное кольцо	4
100	1237301	Труба гидроцилиндра	1
200	1237303	Шток поршня	1
300	XB00001992	Крышка	1
400	XB00001993	В сборе поршень	1
500	YA00008837	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
