Стрела трубопроводы — HITACHI ZX330-5G

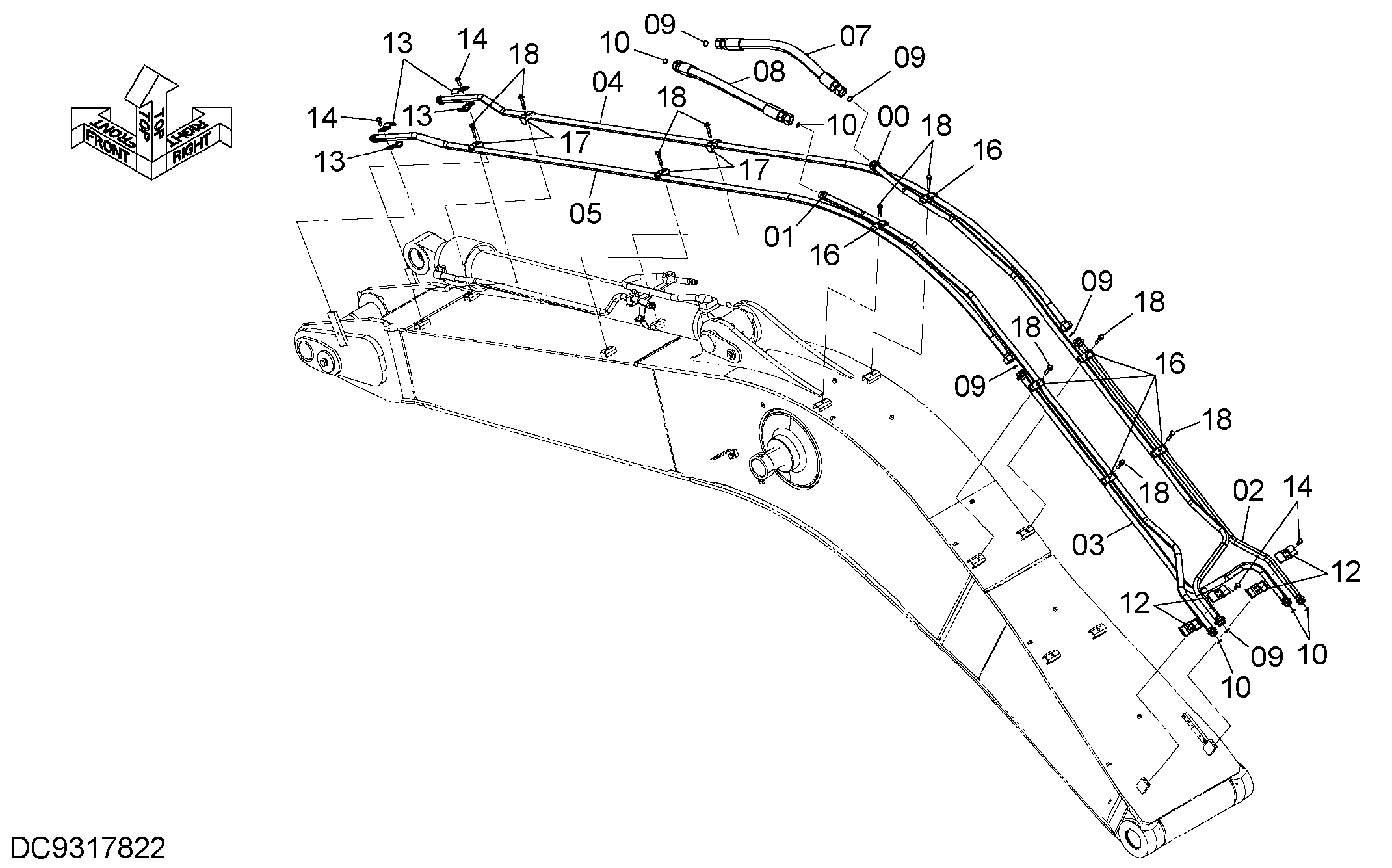

Заводская схема «Стрела трубопроводы» для HITACHI ZX330-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40001499 | Трубка | 1 |
| 01 | YA40001500 | Трубка | 1 |
| 02 | YA40001501 | Трубка | 1 |
| 03 | YA40001502 | Трубка | 1 |
| 04 | YA40001503 | Трубка | 1 |
| 05 | YA40001504 | Трубка | 1 |
| 07 | 4628957 | Шланг | 1 |
| 08 | 4628956 | Шланг | 1 |
| 09 | 4187329 | Уплотнительное кольцо | 5 |
| 10 | 4187328 | Уплотнительное кольцо | 5 |
| 12 | 4710797 | Хомут трубки | 4 |
| 13 | 4710794 | Хомут трубки | 4 |
| 14 | J271235 | Болт с шайбой | 8 |
| 14A | J901235 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 4189860 | Хомут трубки | 6 |
| 17 | 4190127 | Хомут трубки | 4 |
| 18 | 4661580 | Болт с шайбой | 10 |
| 18A | J901270 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
