Каталог запчастей HITACHI
Гидроцилиндр стрелы (правый) — HITACHI ZX330-5G

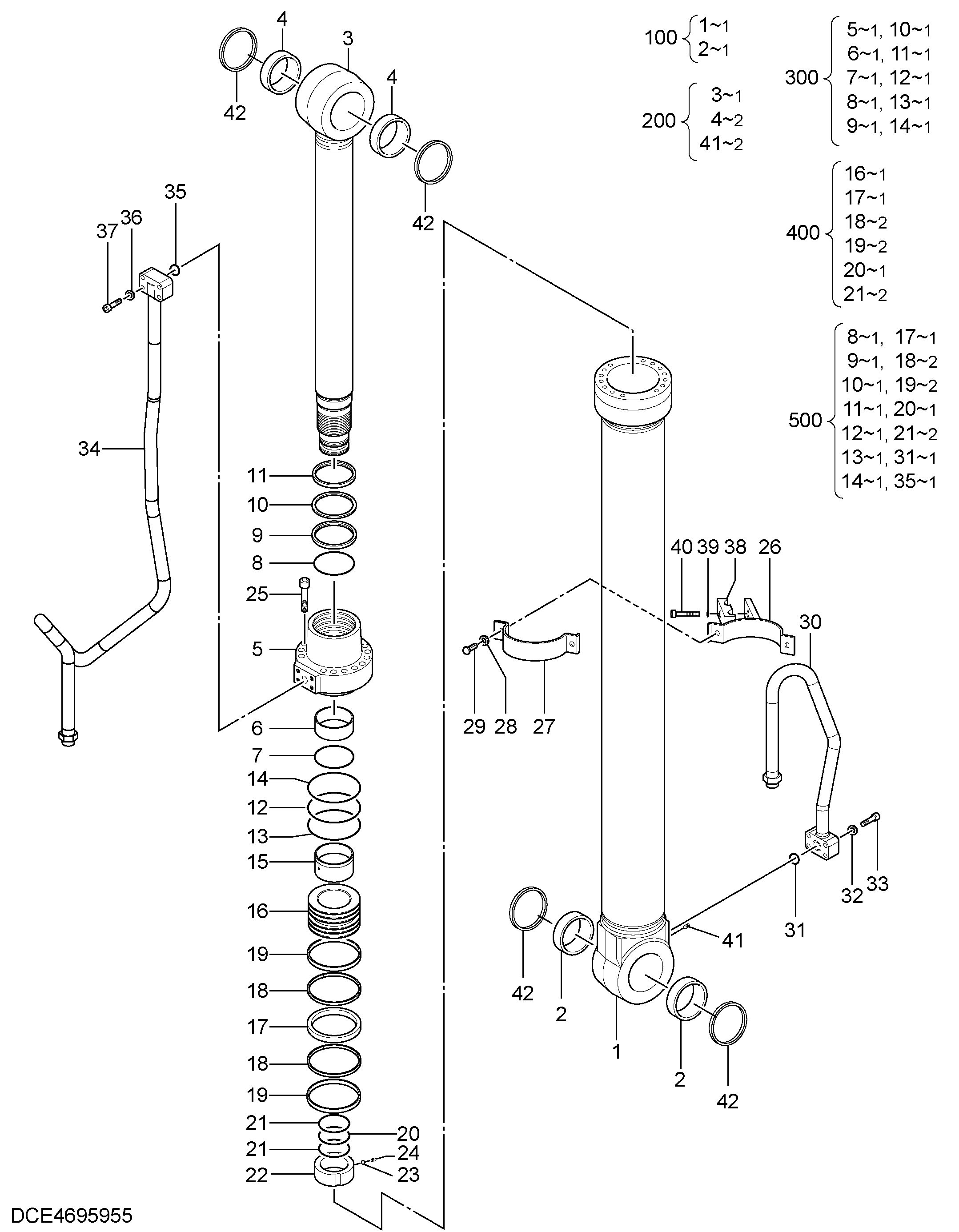

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI ZX330-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4695955 | Гидроцилиндр стрелы | 1 | |
| 2 | 4381855 | Втулка | 2 |
| 4 | 4381855 | Втулка | 2 |
| 5 | 1237105 | Головка гидроцилиндр | 1 |
| 6 | 1237106 | Втулка | 1 |
| 7 | XB00001954 | Стопорное кольцо | 1 |
| 8 | XB00001955 | Уплотнение | 1 |
| 9 | 1237108 | U-образная манжета | 1 |
| 10 | XB00001956 | Опорное кольцо | 1 |
| 11 | 1237110 | Пылезащитное уплотнение | 1 |
| 12 | 1237111 | Уплотнительное кольцо | 1 |
| 13 | 1237112 | Опорное кольцо | 1 |
| 14 | A811145 | Уплотнительное кольцо | 1 |
| 15 | 1237113 | Амортизирующий подшипник | 1 |
| 16 | XB00001957 | Поршень | 1 |
| 17 | XB00001958 | Уплотнительное кольцо | 1 |
| 18 | 1237117 | Износостойкое кольцо | 2 |
| 19 | YA00001725 | Износостойкое кольцо | 2 |
| 20 | 1237119 | Уплотнительное кольцо | 1 |
| 21 | 1237120 | Опорное кольцо | 2 |
| 22 | 1237121 | Гайка | 1 |
| 23 | 1237122 | Стальной шарик | 1 |
| 24 | 1237123 | Установочный винт | 1 |
| 25 | XB00001960 | Болт с внутренним шестигранником | 12 |
| 28 | A590912 | Пружинная шайба | 2 |
| 29 | J901240 | Болт | 2 |
| 30 | 1237127 | Трубка | 1 |
| 31 | 984614 | Уплотнительное кольцо | 1 |
| 32 | A590912 | Пружинная шайба | 4 |
| 33 | XB00001961 | Болт с внутренним шестигранником | 4 |
| 34 | 1237128 | Трубка | 1 |
| 35 | 984614 | Уплотнительное кольцо | 1 |
| 36 | A590912 | Пружинная шайба | 4 |
| 37 | XB00001961 | Болт с внутренним шестигранником | 4 |
| 38 | XB00001963 | Хомут трубки | 1 |
| 39 | A590912 | Пружинная шайба | 1 |
| 40 | J901270 | Болт | 1 |
| 41 | J75481 | Пресс-маслёнка | 1 |
| 42 | 1237129 | Грязесъёмное кольцо | 4 |
| 100 | 1237101 | Труба гидроцилиндра | 1 |
| 200 | 1237103 | Шток поршня | 1 |
| 300 | 1237104 | Головка гидроцилиндра | 1 |
| 400 | 1237114 | Поршень | 1 |
| 500 | YA00008840 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
