Гидроцилиндр ковша — HITACHI ZX330-5G

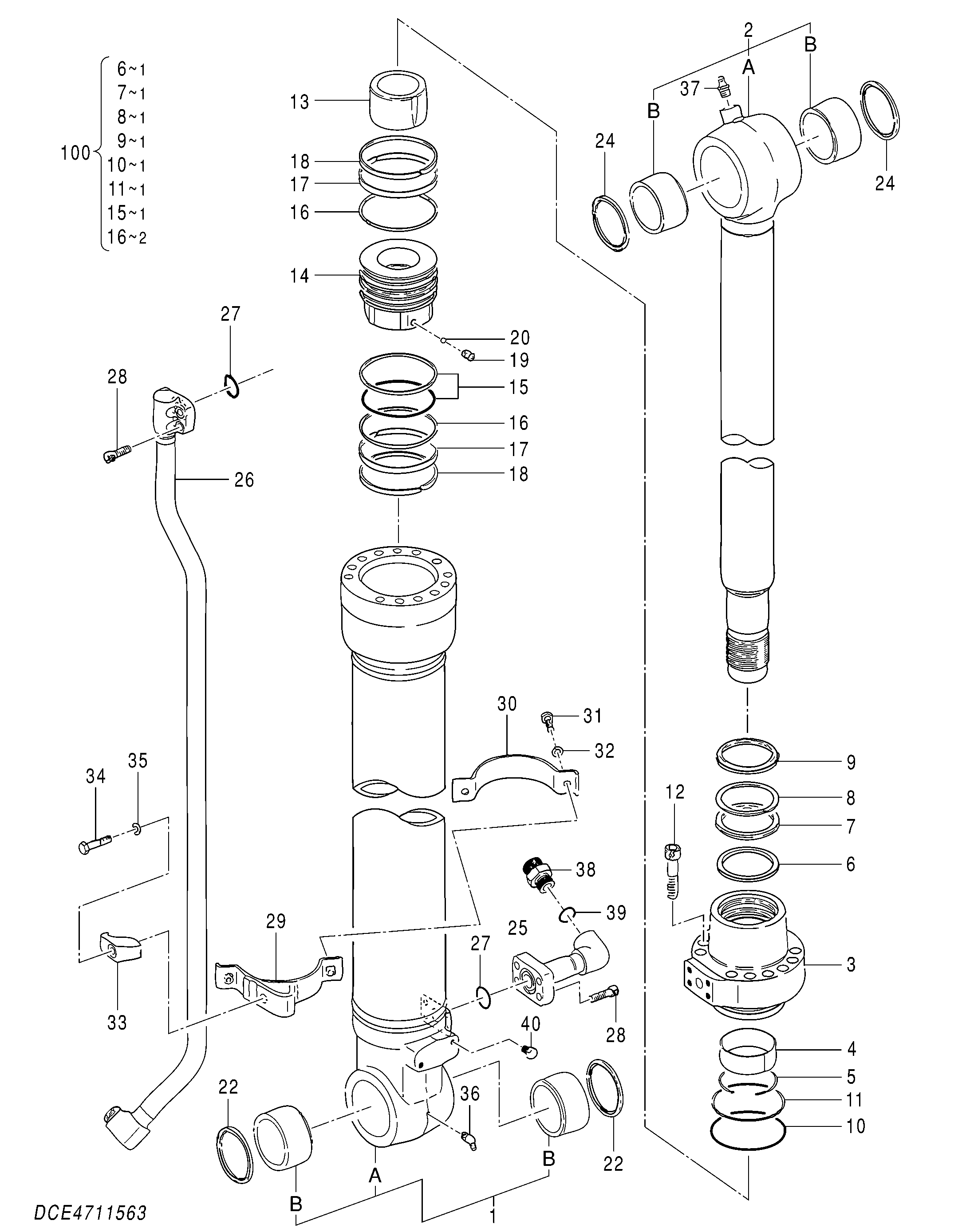

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX330-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4711563	Гидроцилиндр ковша	1
1	XB00001759	Труба гидроцилиндра	1
1B	4397790	Втулка	2
2	0976002	Шток поршня	1
2B	4381857	Втулка	2
3	0880603	Головка гидроцилиндра	1
4	0309204	Втулка	1
5	0236905	Кольцо	1
6	0997703	Кольцо	1
7	0976014	У-ринг	1
8	0667405	Опорное кольцо	1
9	4729050	Грязесъёмное кольцо	1
10	A811135	Уплотнительное кольцо	1
11	0679904	Опорное кольцо	1
12	M341880	Болт с внутренним шестигранником	12
13	0976015	Амортизирующий подшипник	1
14	0976009	Поршень	1
15	0224106	Уплотнительное кольцо	1
16	0880605	Опорное кольцо	2
17	0960302	Направляющее кольцо	2
18	0224108	Кольцо	2
19	0976010	Установочный винт	1
20	0104404	Шарик	1
22	4067901	Пылезащитное уплотнение	2
24	0420403	Пылезащитное уплотнение	2
25	0926707	Соединение	1
26	0976011	Трубка	1
27	984614	Уплотнительное кольцо	2
28	M341236	Болт с внутренним шестигранником	8
29-32	XB00001761	Лента	1
29	0974314	Лента	1
30	0373419	Лента	1
31	J901035	Болт	2
32	A590910	Пружинная шайба	2
33	4720564	Хомут трубки	1
34	J901265	Болт	1
35	0208516	Пружинная шайба	1
36	XB00001092	Пресс-маслёнка	1
37	J75481	Пресс-маслёнка	1
38	0976012	Адаптер	1
39	4506429	Уплотнительное кольцо	1
40	0409110	Болт	2
100	YA00001398	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
