Вспомогательный трубопроводы (стрела) — HITACHI ZX330-3G

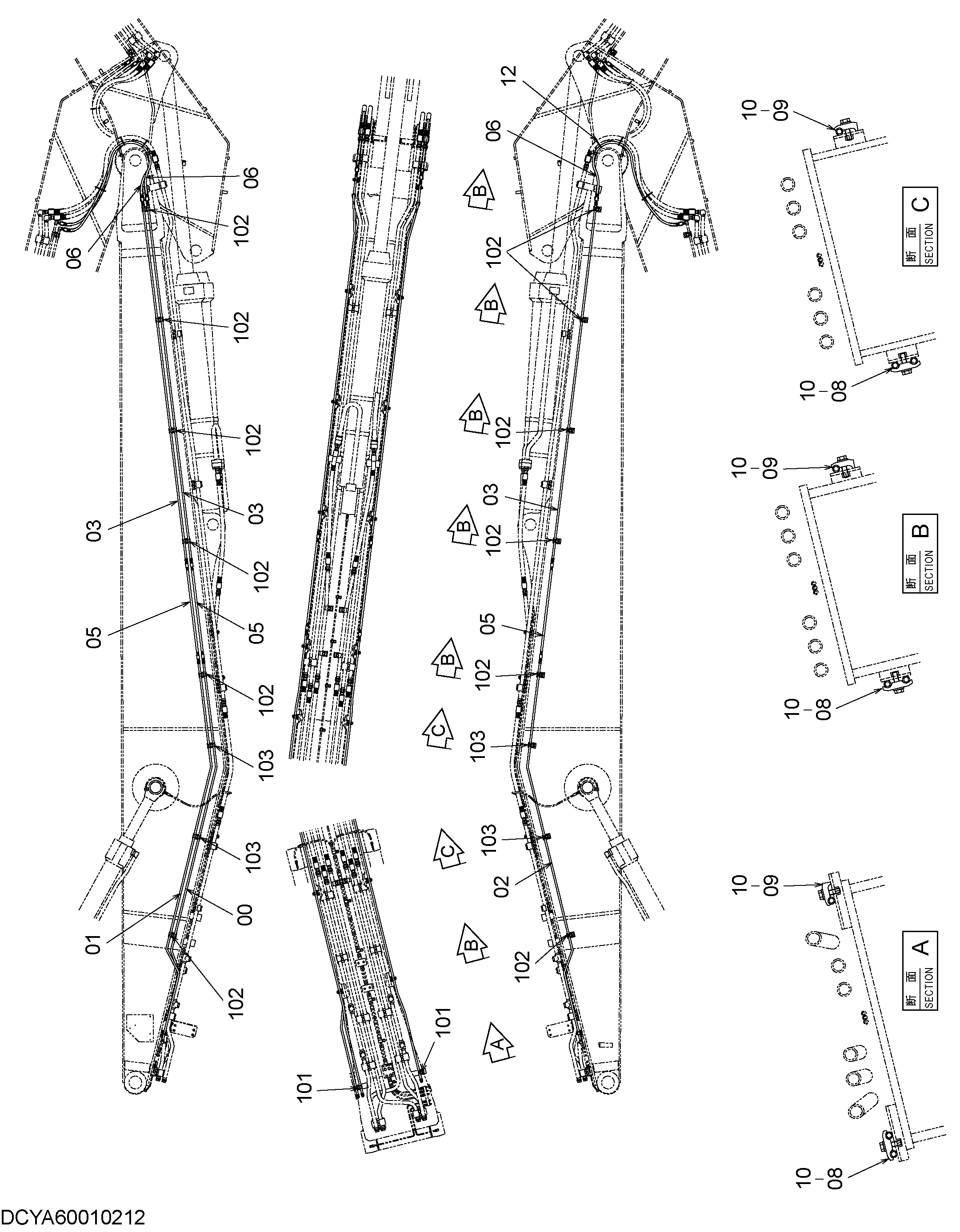

Заводская схема «Вспомогательный трубопроводы (стрела)» для HITACHI ZX330-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40008935 | Трубка | 1 |
| 01 | YA40008936 | Трубка | 1 |
| 02 | YA40008937 | Трубка | 1 |
| 03 | YA40008938 | Трубка | 3 |
| 05 | 4435091 | Шланг | 3 |
| 06 | 4633202 | Шланг | 3 |
| 08 | 4189858 | Хомут трубки | 9 |
| 09 | 4190124 | Хомут трубки | 9 |
| 10 | J271245 | Болт с шайбой | 18 |
| 10A | J901245 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 4121859 | Ленточный зажим | 6 |
| 101 | 9750381 | Седло винта | 2 |
| 102 | 9749939 | Седло винта | 12 |
| 103 | 9749940 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
